Wattímetro Painel 96x96 Multifuncional Trifásico RS485

O Wattímetro de Painel 96x96 mm com medição de potência ativa e reativa total e por fase, tensão, corrente, fator de potência, frequência, consumo de energia, comunicação RS485 MODBUS.



Wattímetro Painel 96x96 Multifuncional Trifásico RS485

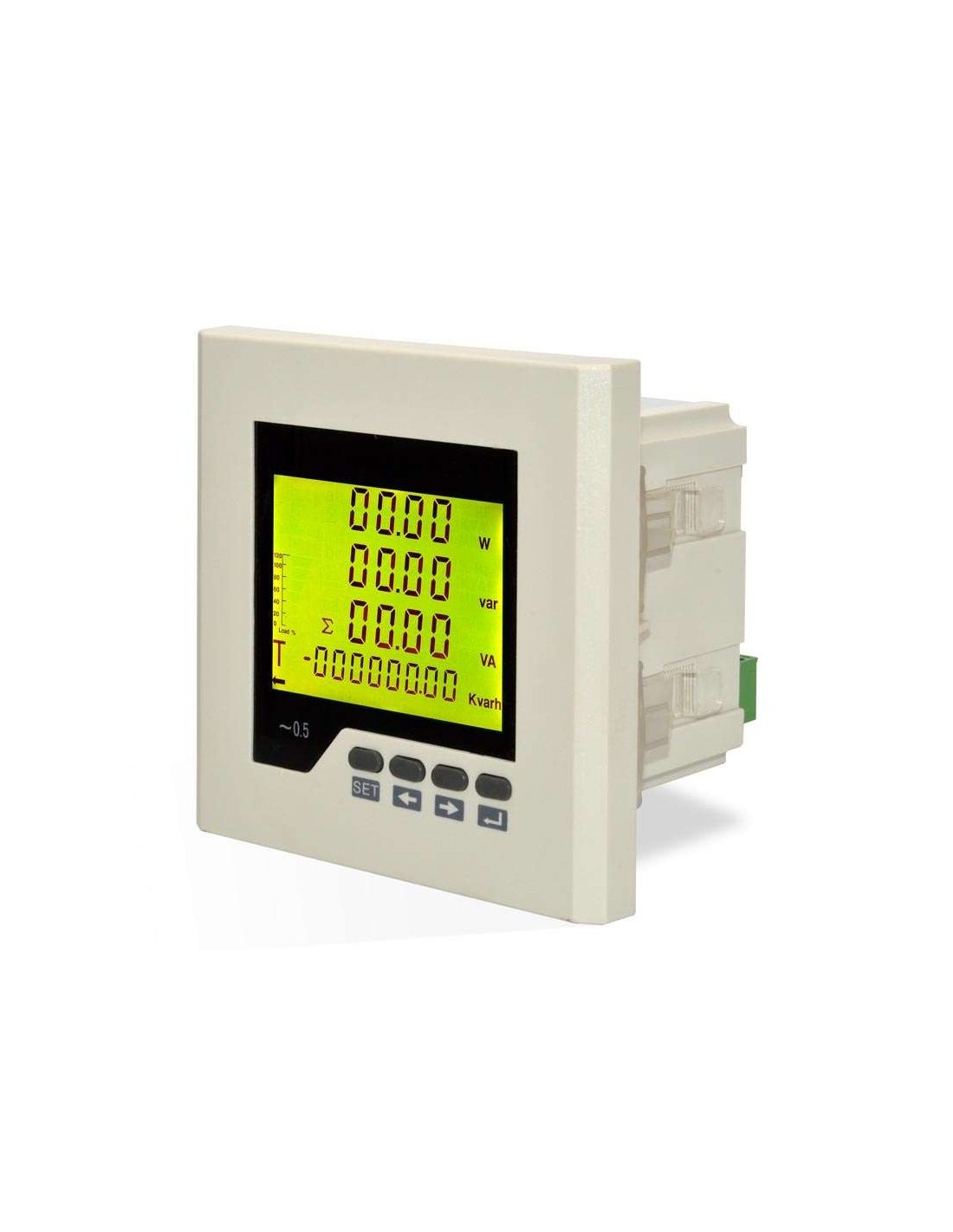

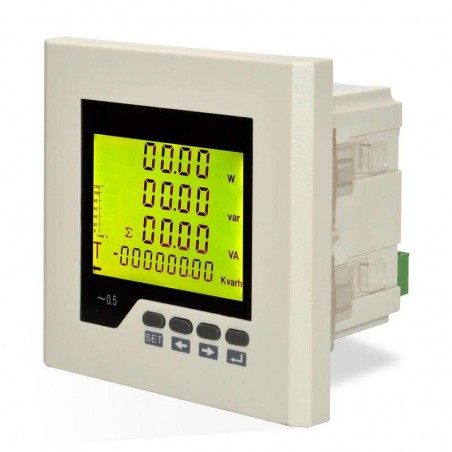

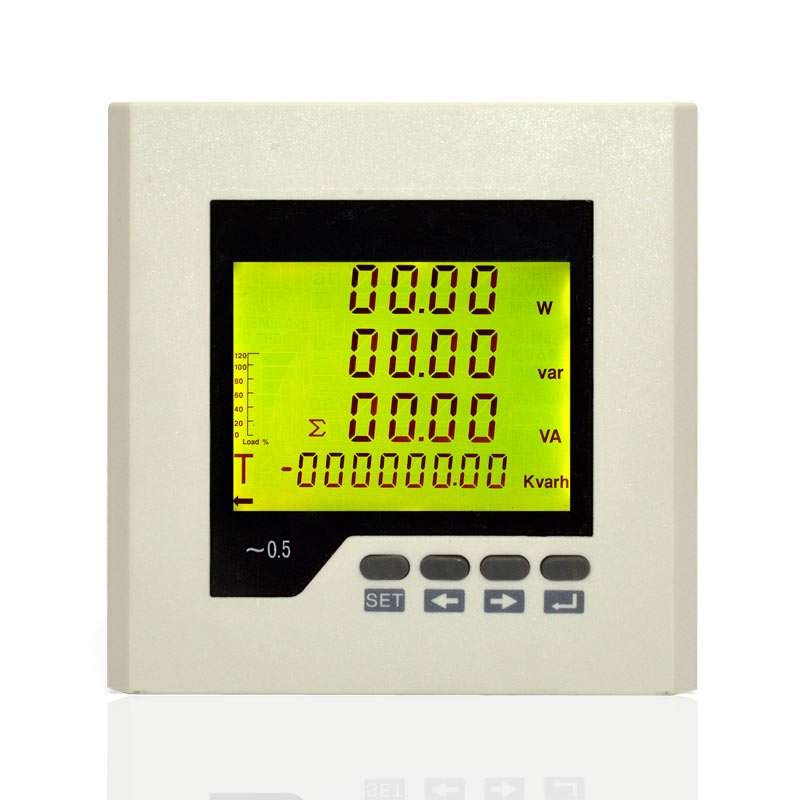

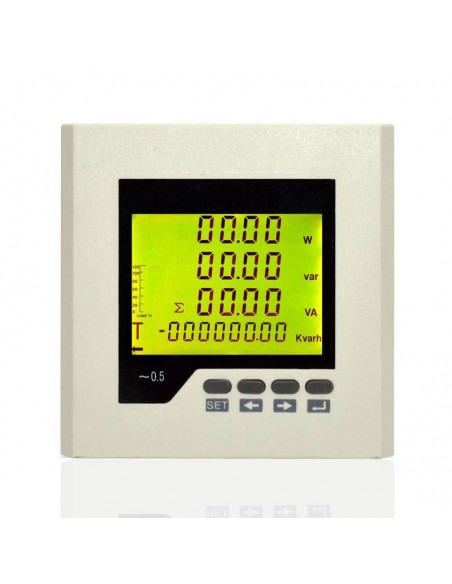

O Wattímetro Painel 96x96 Multifuncional Trifásico RS485 é um instrumento digital para medição de parâmetros elétricos tais como: tensão de cada fase, corrente de cada fase, potência ativa e reativa, fator de potência e frequência.

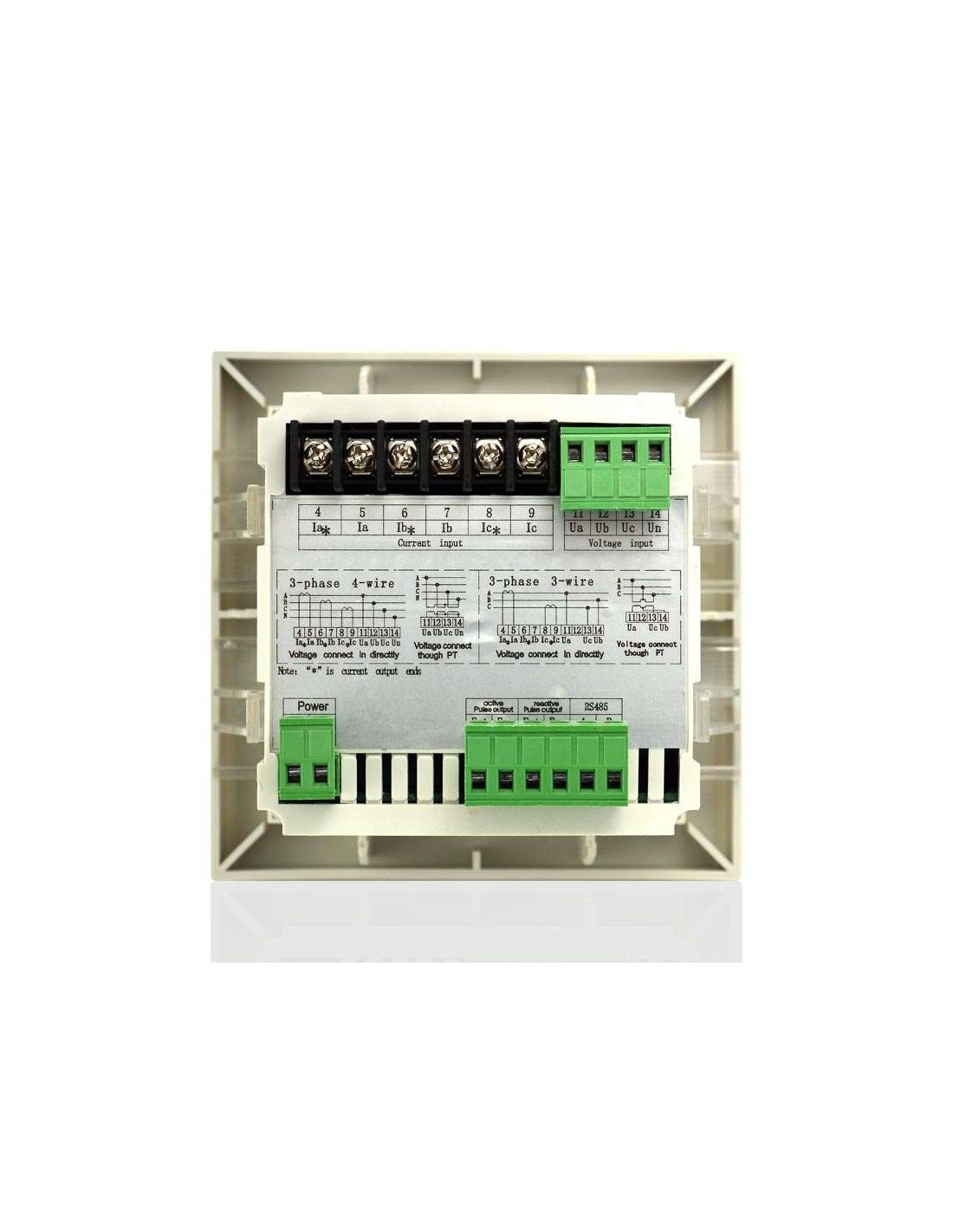

O instrumento multifuncional de análise de energia permite a conexão de TP's (transformador de potencial), TC's (transformador de corrente), sendo possível a configuração da tensão e/ou corrente de acordo com o fator dos TP's/TC's permitindo o uso do Wattímetro de painel em uma ampla gama de tensão e corrente.

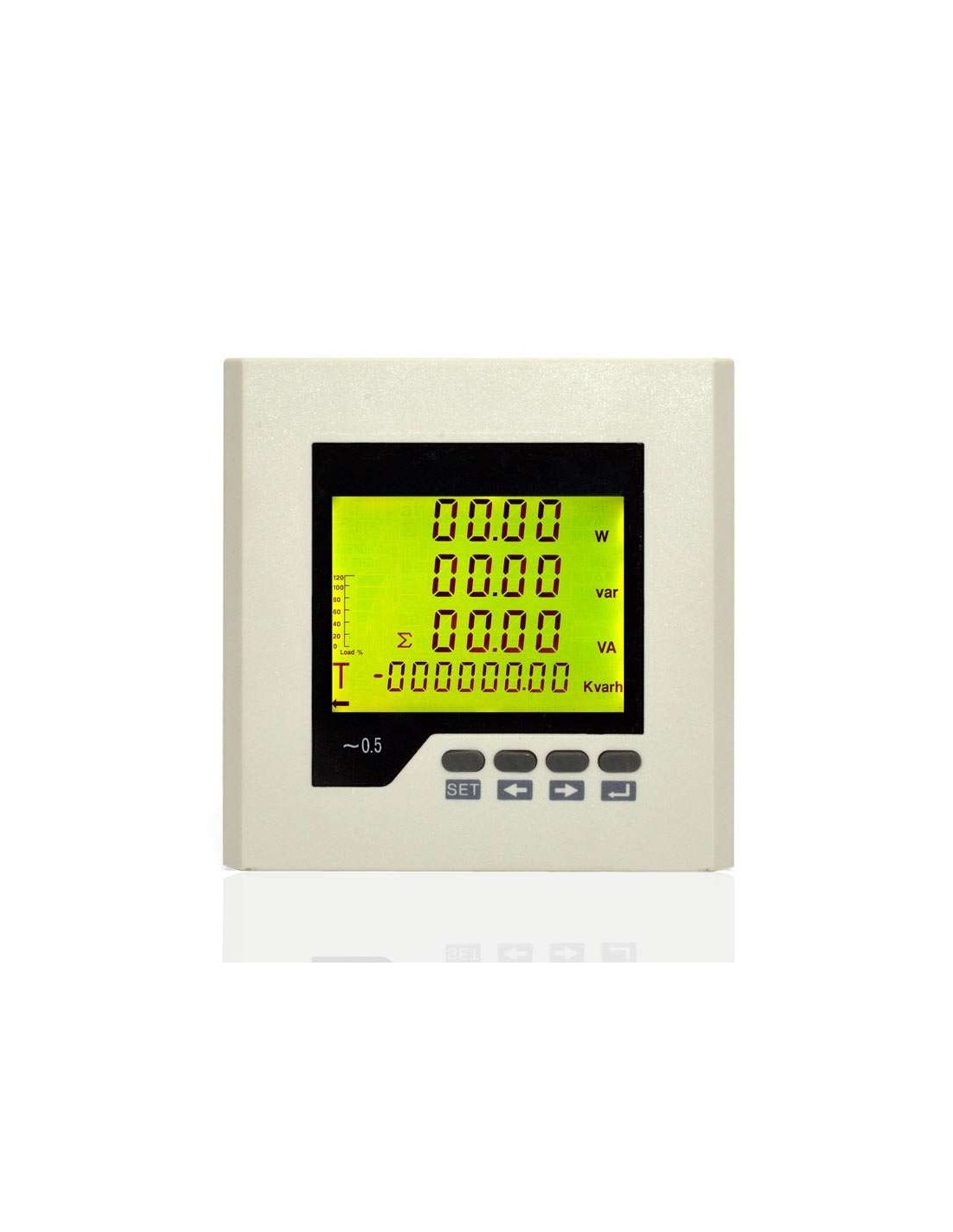

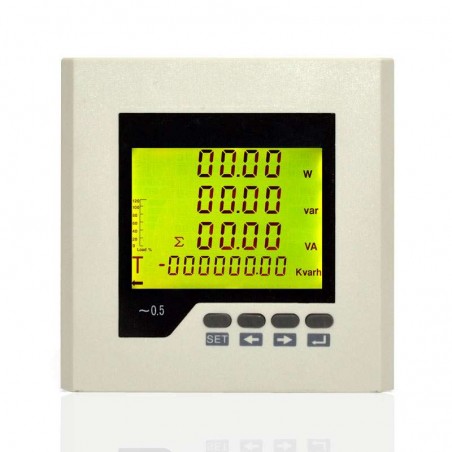

O Wattímetro de painel possui um gabinete padrão DIN 96x96 mm fabricado em ABS de alto impacto com molde de alta qualidade. O medidor possui mostrador de cristal líquido multifuncional com 10 modos diferentes de trabalho.

Wattímetro Painel 96x96 Multifuncional - Medição de Tensão

O Wattímetro Multifuncional permite as seguintes telas de medição de tensão: Indicação da tensão individual de cada fase em relação ao neutro, medição de cada fase individualmente em relação a outra fase,  média de tensão, frequência e fator de potência.

Wattímetro Painel 96x96 Multifuncional - Medição de Corrente

O Wattímetro Trifásico permite as seguintes telas de medição de corrente: Indicação da corrente individual de cada fase e média de corrente.

Wattímetro Painel 96x96 Multifuncional - Medição de Potência

O Wattímetro Trifásico RS485 permite as seguintes telas de medição de potência: Potência Ativa Total, Potência Reativa Total, Fator de Potência Total, Potência Ativa, Potência Reativa, Fator de Potência individual de cada uma das fases (3 telas), Fator de Potência por Fase e Potência Total Acumulada (KWh).

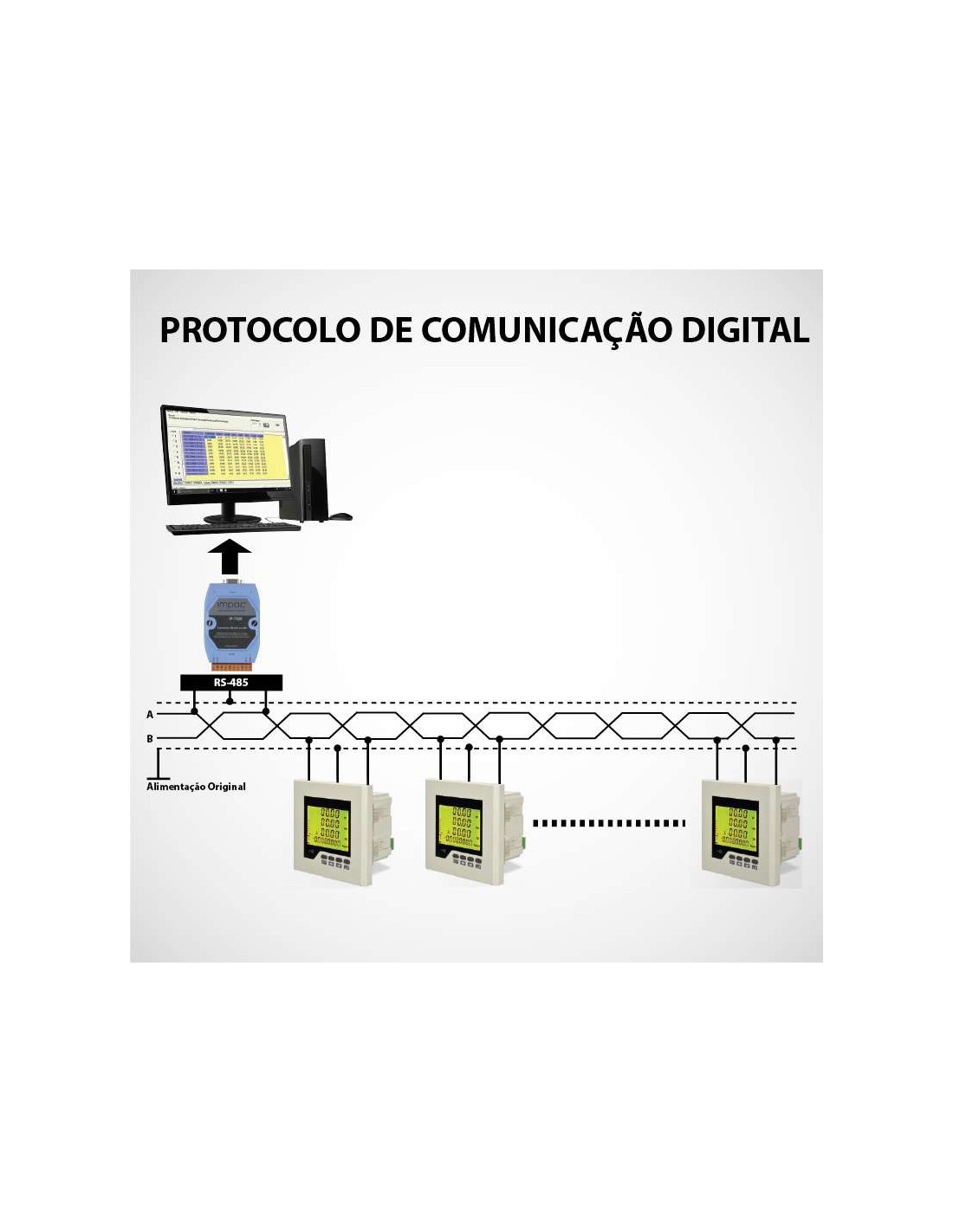

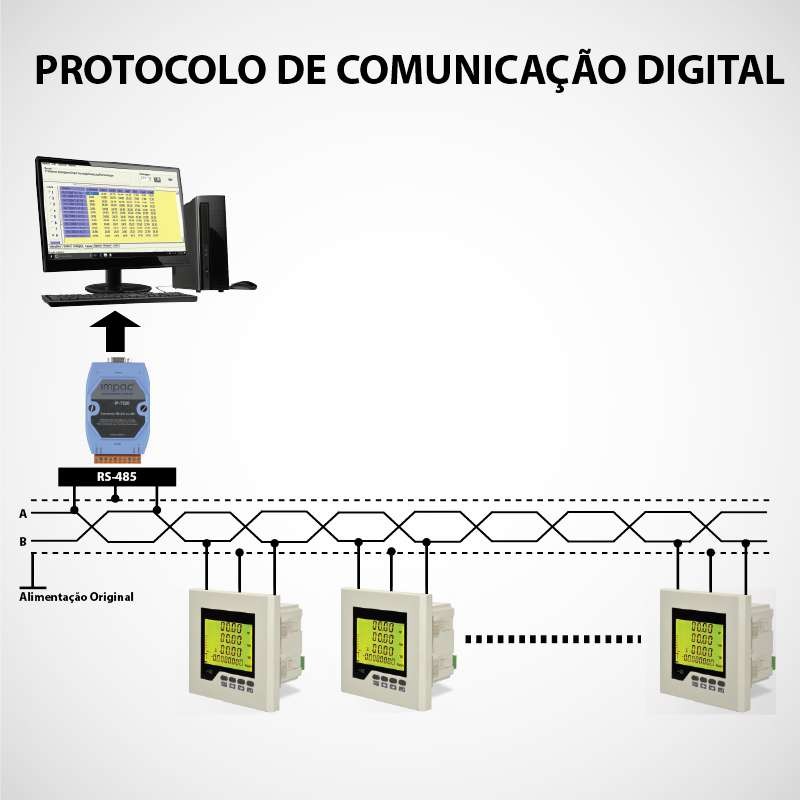

Wattímetro Painel 96x96 Multifuncional - Comunicação RS485

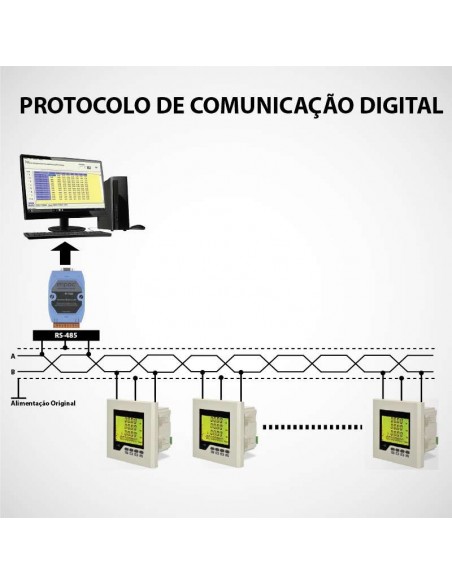

O Multifuncional de Painel OX-120-DGN possui comunicação RS485 protocolo MODBUS, sendo a velocidade configurável de 1200 a 9200 Bps com 3 formatos diferentes: N81, 081 e E81. As mensagens MODBUS e suas funções estão descritas no manual de instruções do instrumento.

Wattímetro Painel 96x96 Multifuncional - Saída de Pulso

O instrumento possui 2 saídas de pulso, uma para potência ativa e outra para potência reativa permitindo que o sistema seja conectado a CLP's ou computadores para automação em função da potência ativa/reativa.

Wattímetro Painel 96x96 Multifuncional Trifásico RS485 - Acessórios

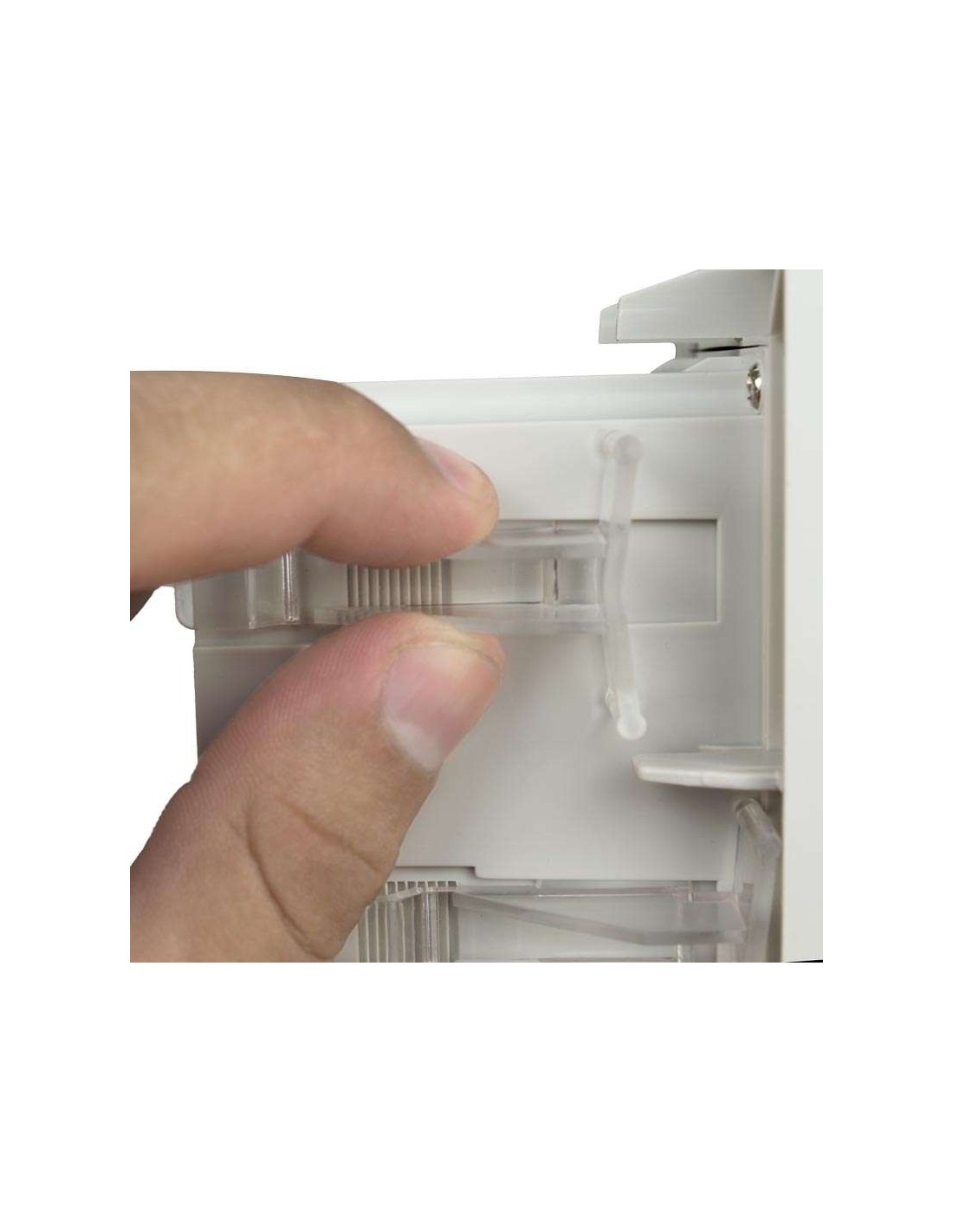

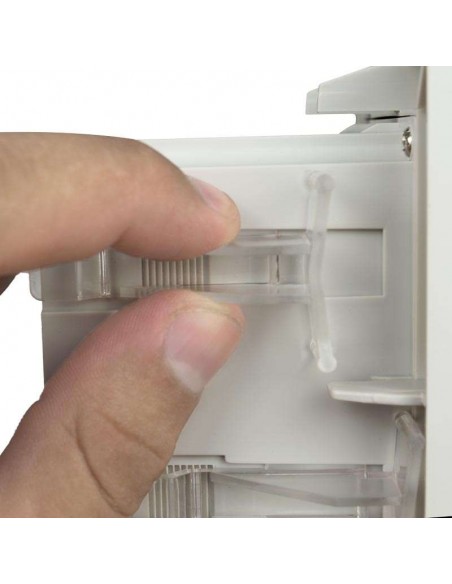

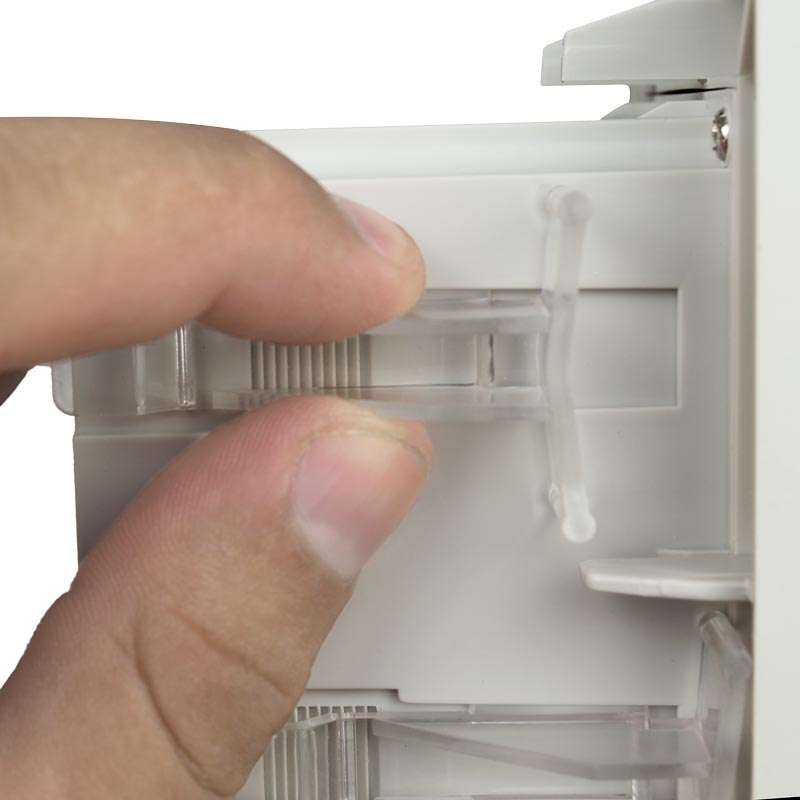

O Wattímetro Painel 96x96 Multifuncional Trifásico é fornecido com 4 garras destacáveis para fixação em painel e manual de instruções. Opcional: Conversor RS485 para USB.

Wattímetro Painel 96x96 Multifuncional Trifásico RS485 - Aplicações

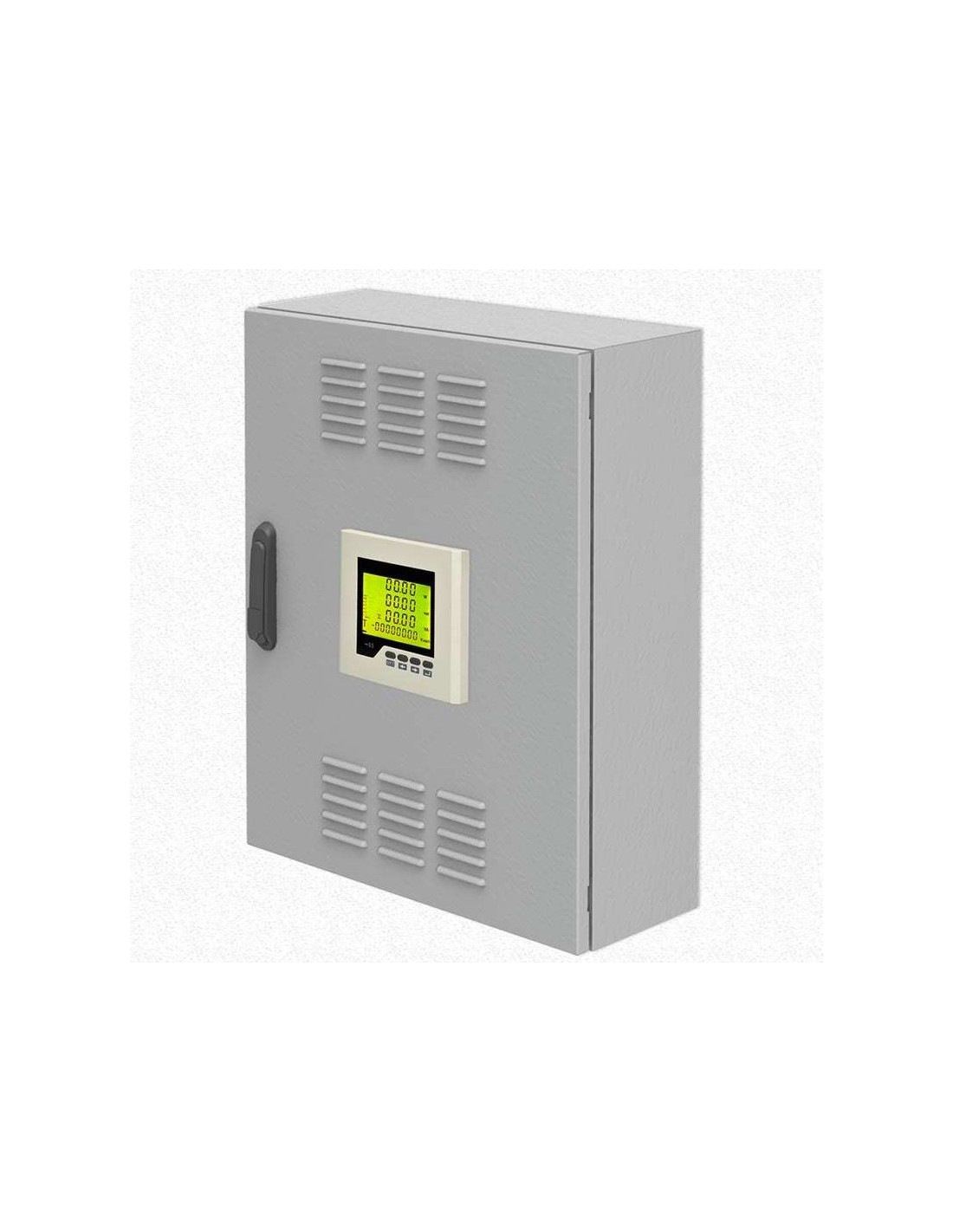

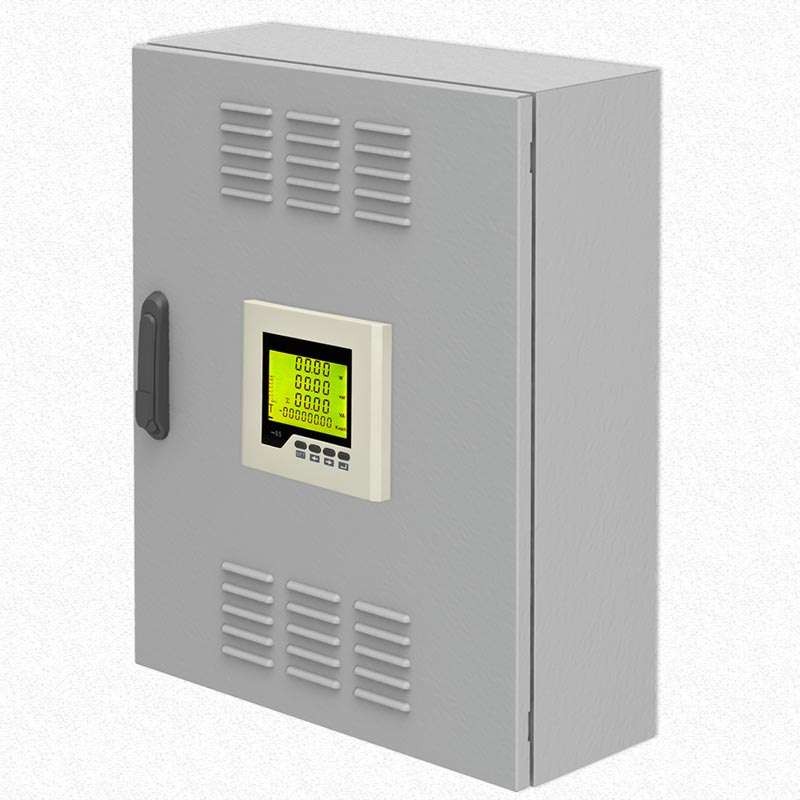

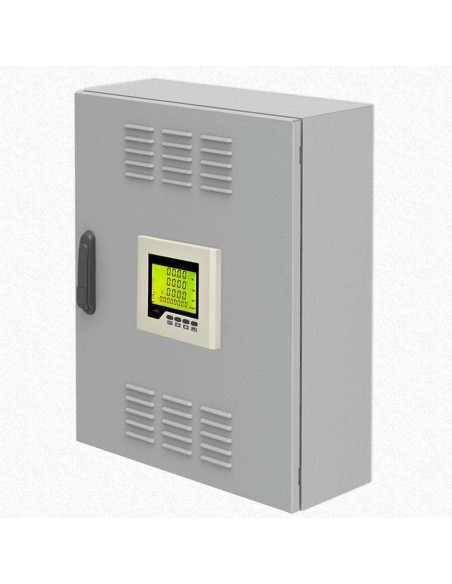

Por ser um instrumento multifunções, o Wattímetro de Painel Impac é utilizado em painéis de controle elétrico, painéis de máquinas, salas de controle e laboratórios de análises de energia.

Wattímetro Painel 96x96 Multifuncional Trifásico RS485 - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Wattímetro Painel 96x96 Multifuncional Trifásico RS485  ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.



Wattímetro Painel 96x96 Multifuncional Trifásico RS485
Mostrador Multifunção 3x4 dígitos / 8 dígitos / Bargraph
Modos do Mostrador 10
Indicador de Nivel de Carga Bargraph de 0 a 20%
Classe de Precisão 0,5S (Energia) 1s (Potência Reativa)
Escala Corrente de entrada 5A Max
*Para corrente maiores que 5A utilizar
transformador de corrente (TC)
Escala Tensão de Medição 450V Max
*Para tensão maiores que 450V utilizar
transformador de tensão (TP)
Pulso de saída para potencia ativa Sim (Contato Seco)
Pulso de saida para potencia reativa Sim (Contato Seco)
Tipo de pulso Optoacoplador pulso 80mS ± 20%
Ligação Trifásico (3 fios ou 4 fios)
Calibração de Potencial PT 1 ~ 9999
Calibração de Corrente TC 1 ~ 9999
Normas GB/T 17883-1999 - DL/T 614-1997 GB/T 22264.4-2008
Comunicação RS-485
Protocolo de Comunicação MODBUS_RTU
Velocidade de Comunicação 1200/2400/4800/9600
Formato de dados N81/081/E81

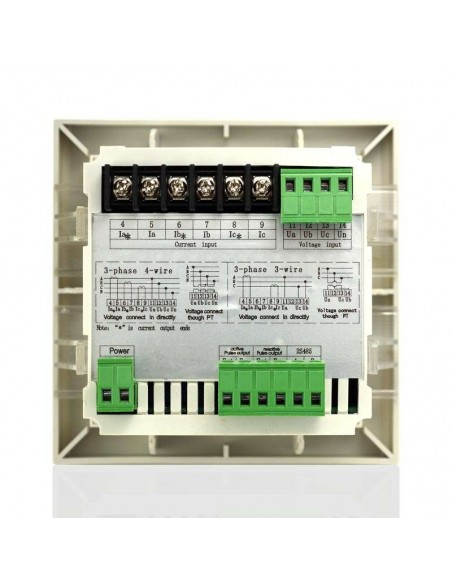

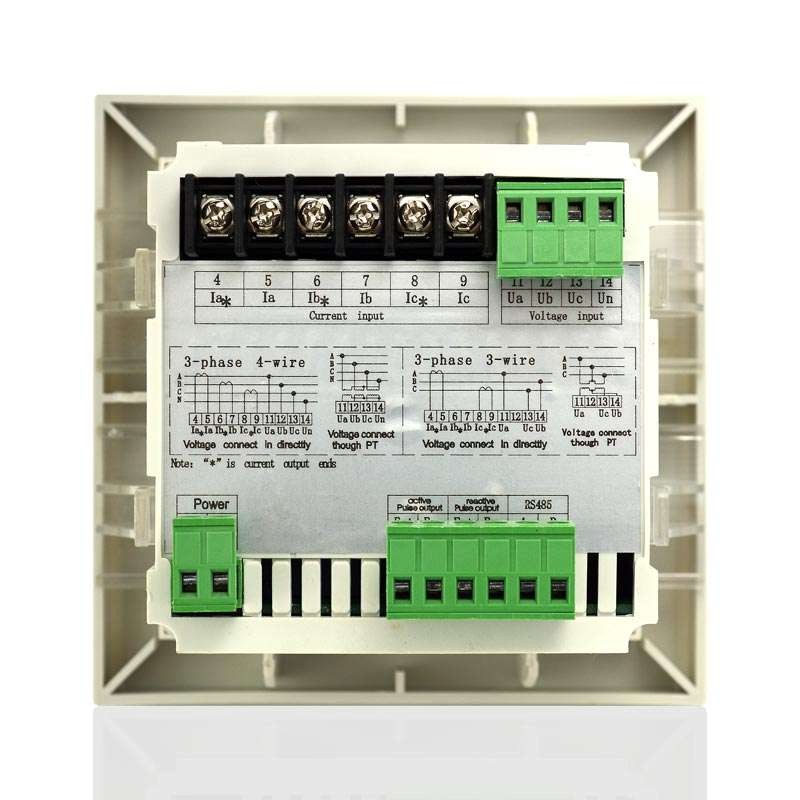

Entrada de Tensão R/S/T e Neutro
Entrada de Corrente R/S/T Independentes
Alimentação 200 ~ 265 VCA
Consumo <1 VA
Frequência 45 Hz ~ 65 Hz
Temperatura de trabalho -10°C ~ +55°C
Temperatura de Armazenamento -20°C ~ +55°C
Umidade Relativa <80%
Construção ABS de Alto Impacto
Garras de Fixação de Painel 4
Recorte do Painel 92 x 92 mm
Comprimento Total 93 mm
Comprimento do Recorte 78 mm
Parte externa do painel 96 x 96 mm
Peso 500g
Impac
OX-120-DGN
