Terrômetro

ATERRAMENTO · RESISTÊNCIA E RESISTIVIDADE

Terrômetros para ensaios de aterramento e resistividade do solo

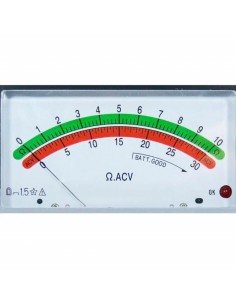

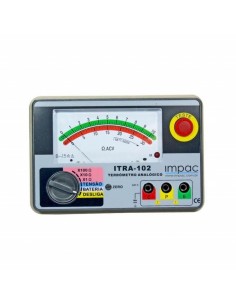

O terrômetro mede parâmetros relacionados a sistemas de aterramento. Conforme o modelo e o método utilizado, é possível avaliar resistência de aterramento ou resistividade do solo. A linha institucional IMPAC inclui terrômetros digitais de hastes, modelos analógicos, instrumento para método Wenner e alicate terrômetro, que não são intercambiáveis em todos os cenários.

Como escolher terrômetro para sua aplicação?

Método com hastes auxiliares

A medição convencional utiliza eletrodos auxiliares posicionados conforme procedimento específico.

Distâncias, interferências e condições do terreno afetam a confiabilidade dos resultados.

Resistividade pelo método Wenner

A medição de resistividade emprega arranjo de quatro eletrodos e interpretação conforme o método adotado.

Exige instrumento e acessórios compatíveis; não basta selecionar um terrômetro comum.

Alicate terrômetro

Instrumentos tipo alicate podem medir resistência em determinadas configurações de aterramento com caminhos de retorno apropriados.

Não são solução universal para eletrodos isolados ou instalações sem malha adequada.

Aplicações e procedimentos de medição

Inspeção de aterramento

Verificação de parâmetros de sistemas existentes em instalações técnicas.

A interpretação depende do projeto e dos critérios aplicáveis.

Estudos de solo

Levantamentos de resistividade para subsidiar projetos de aterramento.

Registrar espaçamento de eletrodos e condições do solo.

Manutenção elétrica

Acompanhamento periódico de condições de aterramento.

Evitar comparar medições feitas com métodos e condições distintos.

Quais configurações considerar?

Os instrumentos desta família podem combinar funções diferentes. A seleção deve considerar os requisitos reais do procedimento e a ficha técnica específica, não apenas o nome comercial da categoria.

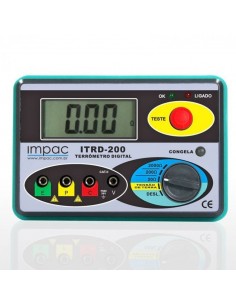

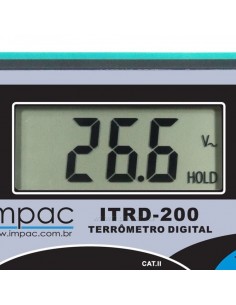

Terrômetro digital de hastes

Mede resistência de aterramento por método compatível com o instrumento e suas pontas.

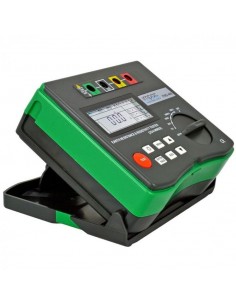

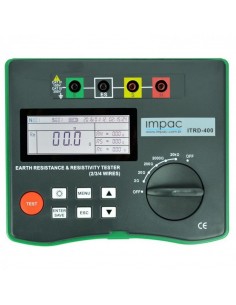

Terrômetro de quatro fios/Wenner

Destinado também à medição de resistividade do solo quando previsto em ficha técnica.

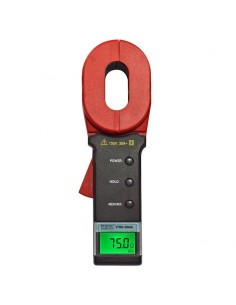

Alicate terrômetro

Aplicável a configurações específicas com malhas de aterramento que permitam medição por alicate.

Informações essenciais para solicitar cotação

Informe se deseja resistência de aterramento ou resistividade do solo, método requerido, possibilidade de instalar hastes e condições da área de medição.

Na comparação entre modelos, confirme acessórios, condições de operação, resolução, exatidão, calibração e funções de registro. Não considere nenhum recurso ou certificado como incluso sem confirmação da ficha e da proposta.

Perguntas frequentes sobre terrômetro

Terrômetro e megôhmetro são a mesma coisa?

Não. O terrômetro avalia parâmetros de aterramento; o megôhmetro mede resistência de isolação sob tensão de ensaio.

Quando usar o método Wenner?

Quando se precisa medir resistividade do solo por arranjo de eletrodos e procedimento específico.

Alicate terrômetro dispensa hastes sempre?

Não. Sua utilização depende da existência de caminho de retorno adequado no sistema.

É possível medir aterramento com multímetro comum?

Um multímetro convencional não substitui automaticamente o método próprio de medição de resistência de aterramento.

Preciso de certificado?

Informe exigência de calibração, faixa de medição e rastreabilidade para confirmação na cotação.

Como solicitar uma cotação técnica à IMPAC?

Informe o tipo de aplicação, a grandeza e a faixa esperadas, requisitos de medição, acessórios necessários e quantidade. Use o botão de cotação no início desta página para encaminhar a solicitação.
