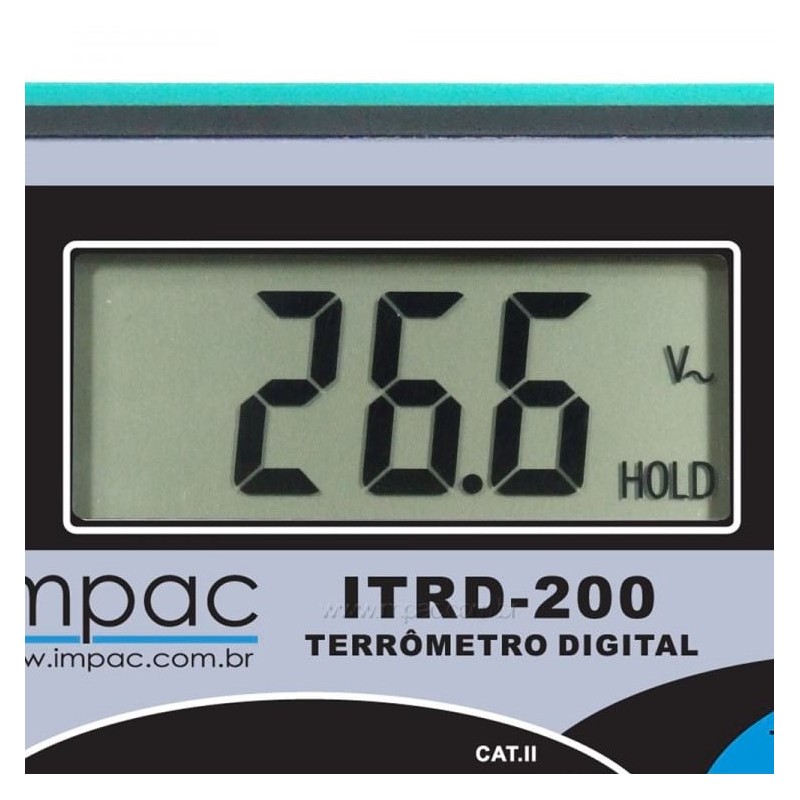

O Terrômetro digital ITRD-200 Impac é um instrumento destinado a medir a resistência de terra, equipamento de suma importância em sistemas de aterramento, para verificar a qualidade das malhas de terra. Este Terrômetro pode operar também para medir a tensão de terra até 30V.
O Terrômetro digital ITRD-200 Impac é um instrumento destinado a medir a resistência de terra, equipamento de suma importância em sistemas de aterramento, para verificar a qualidade das malhas de terra. Este Terrômetro pode operar também para medir a tensão de terra até 30V.

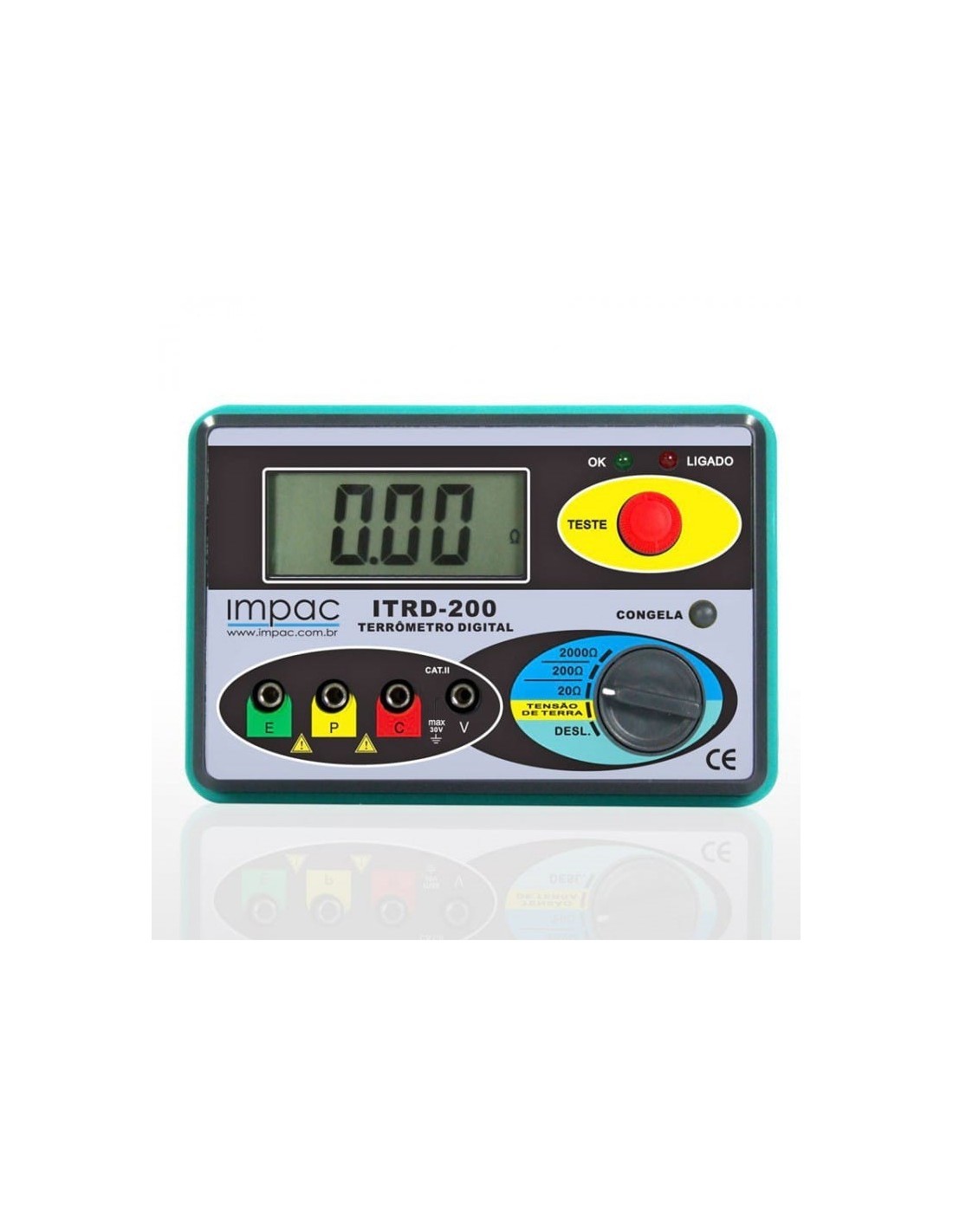

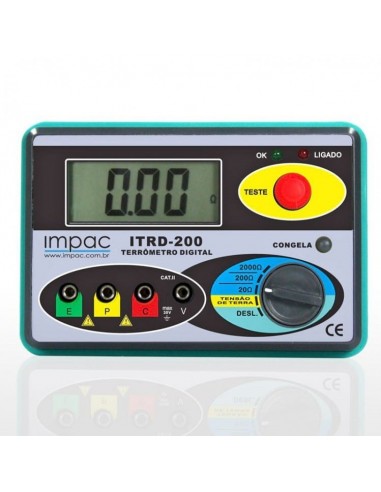

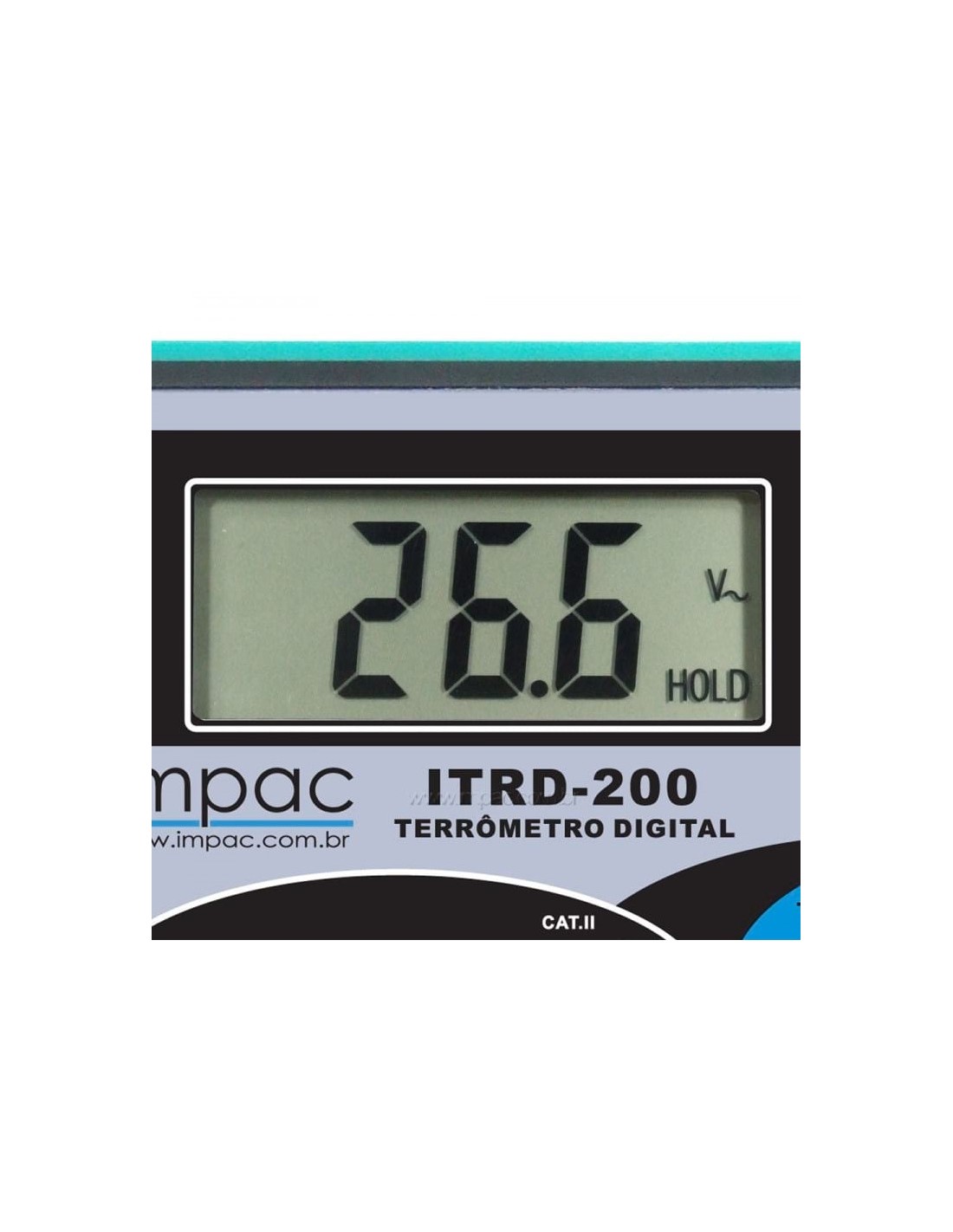

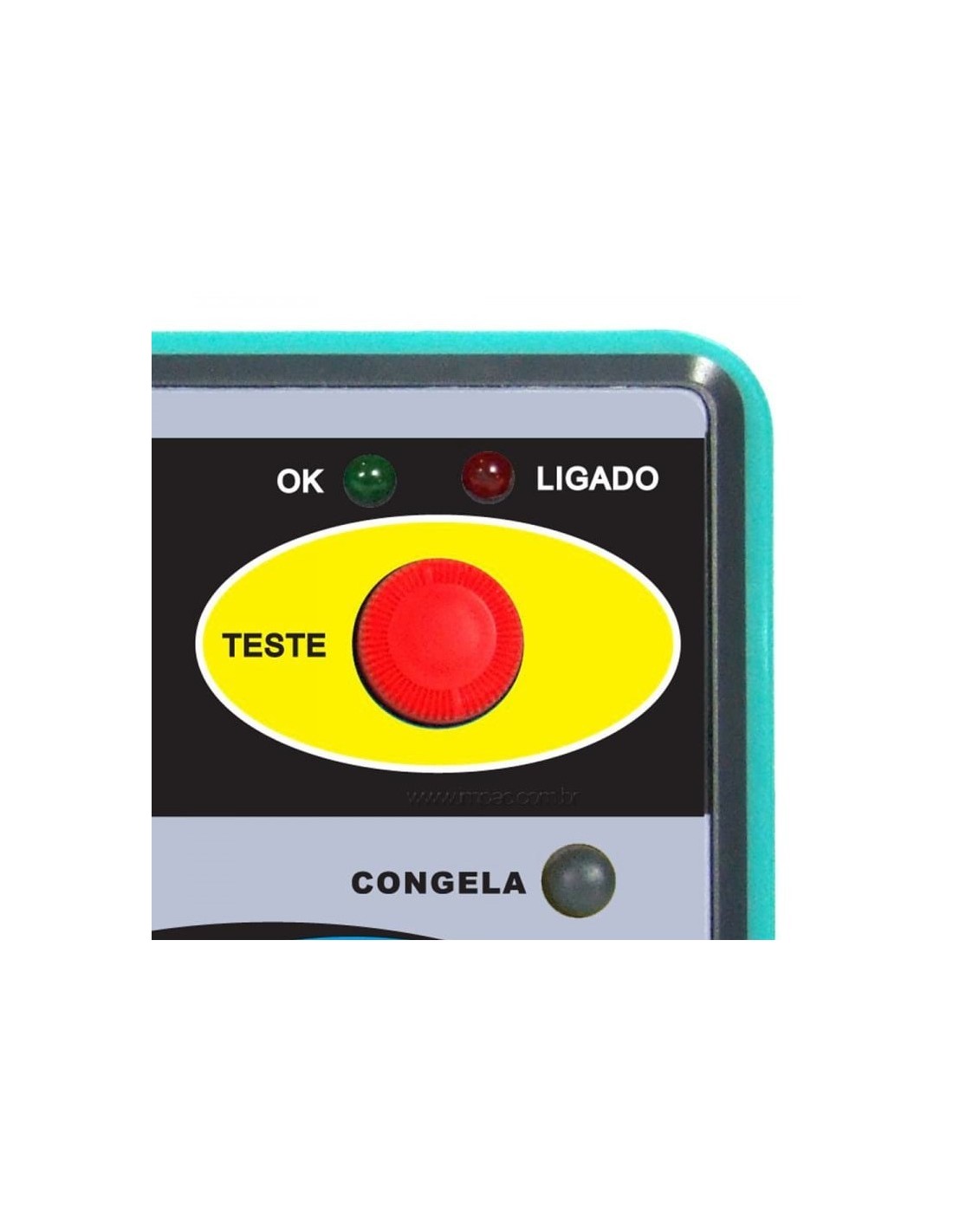

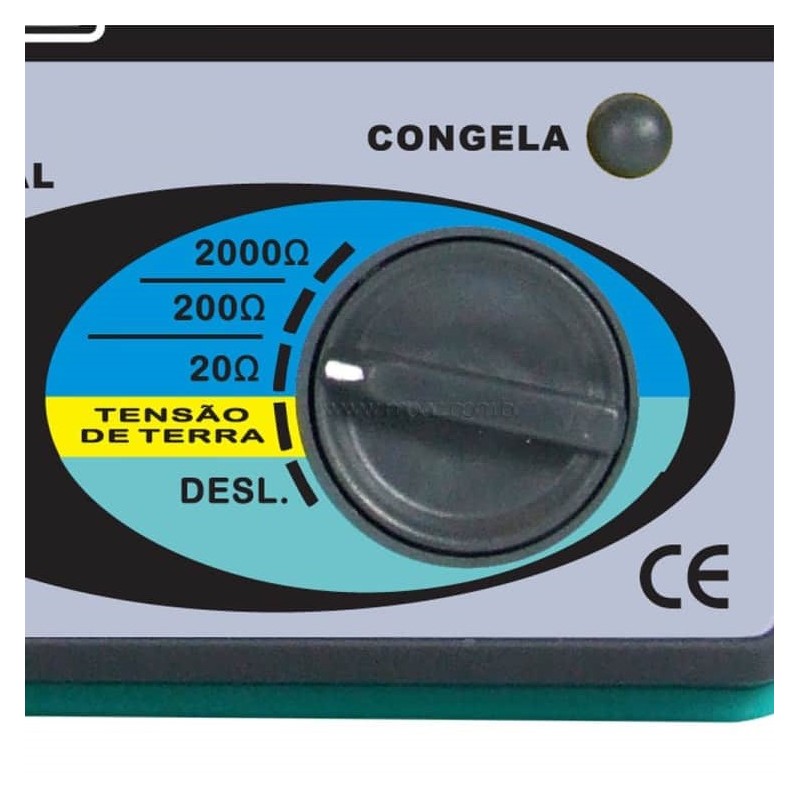

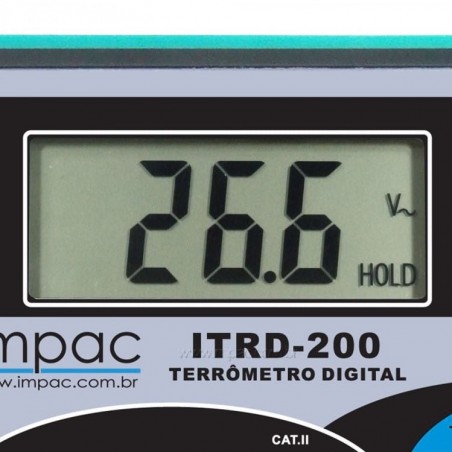

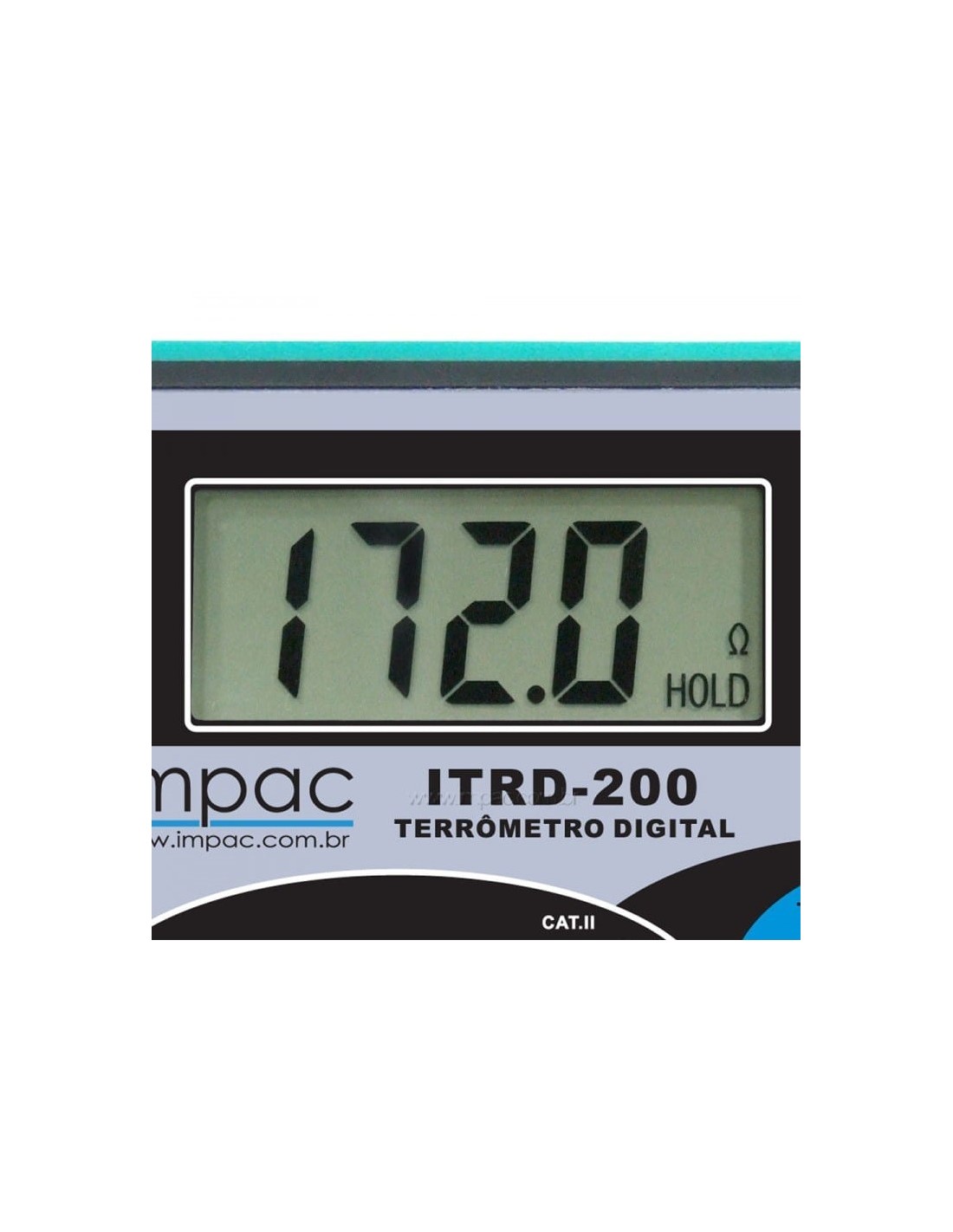

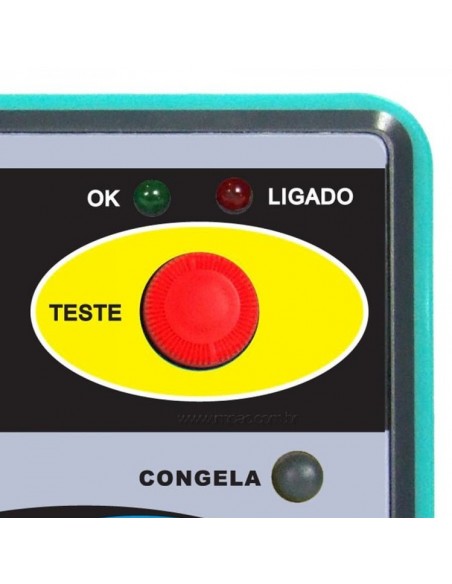

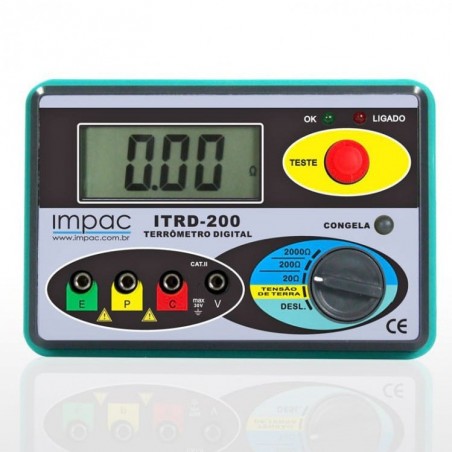

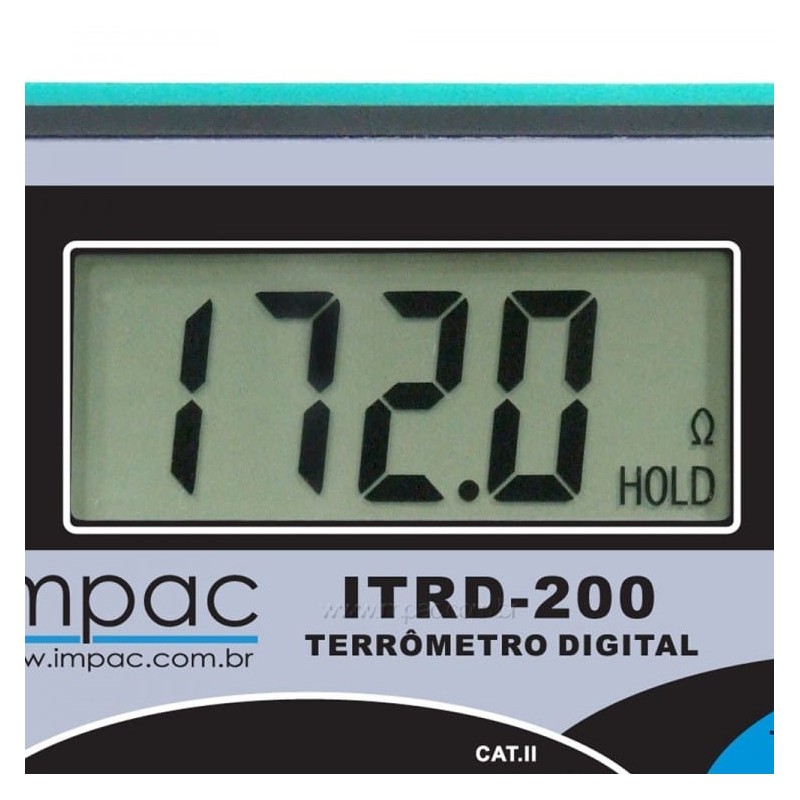

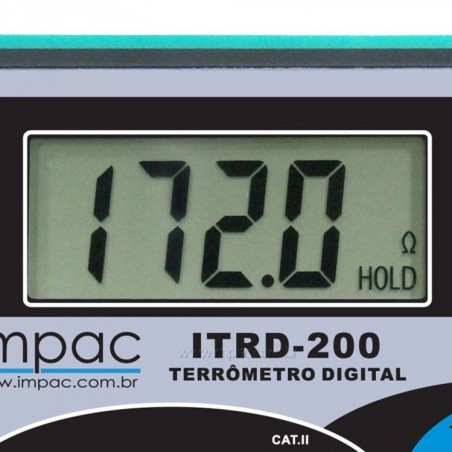

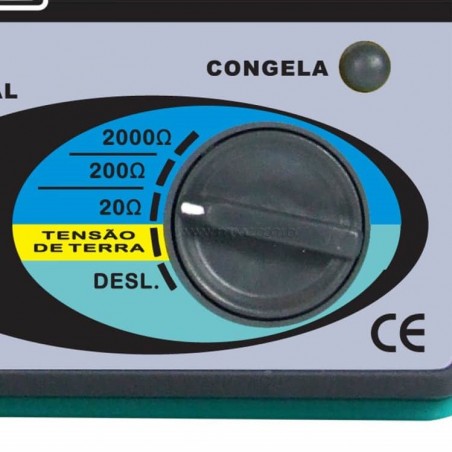

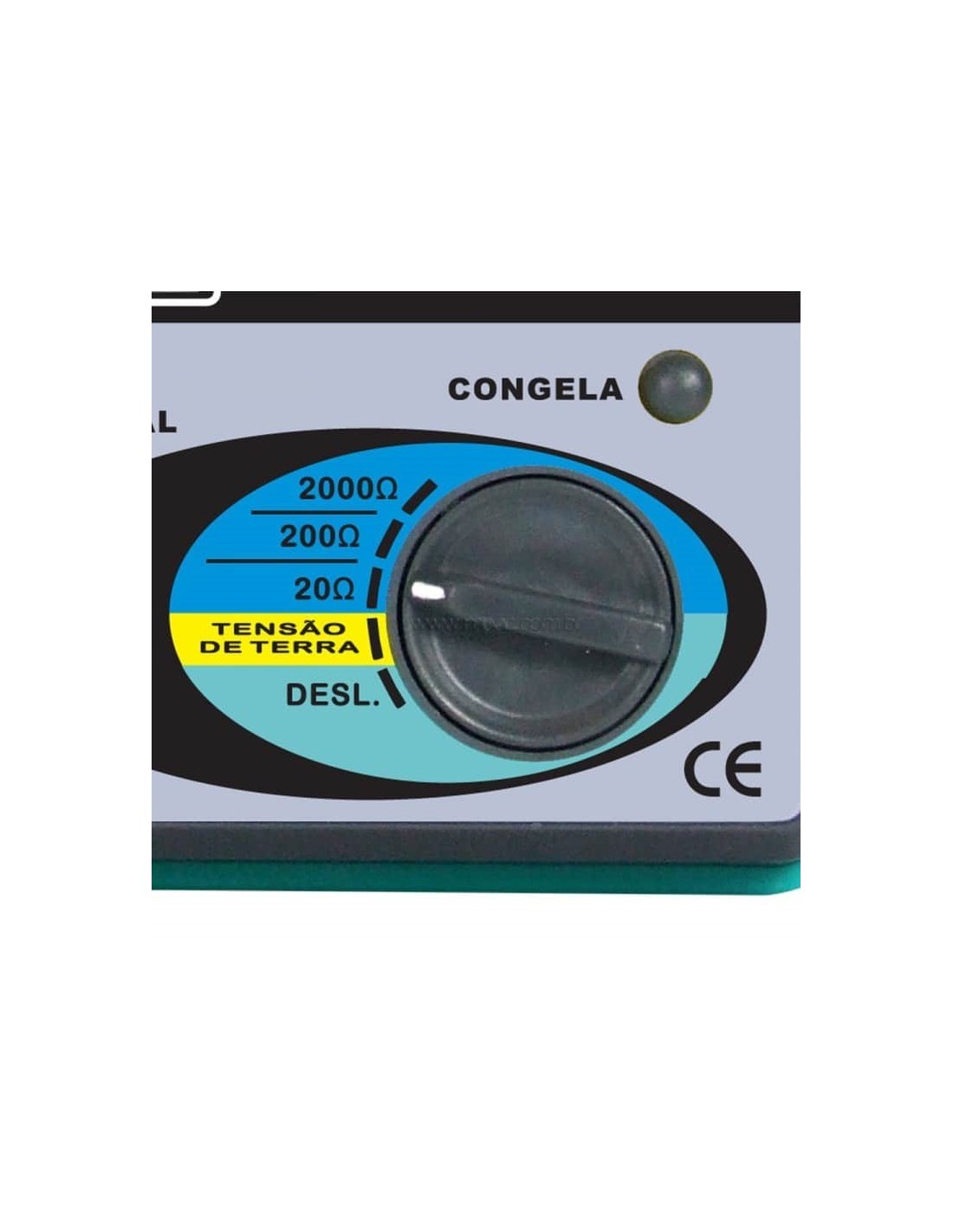

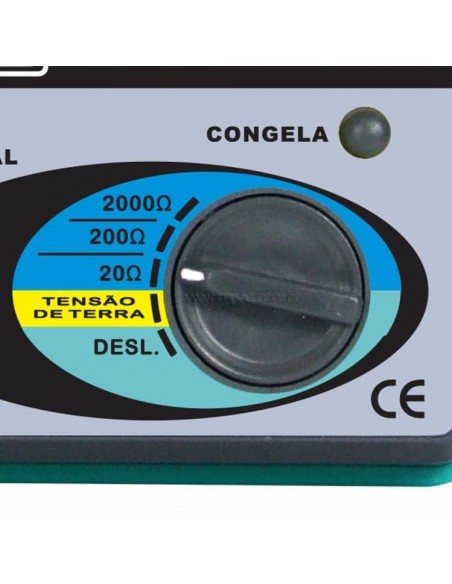

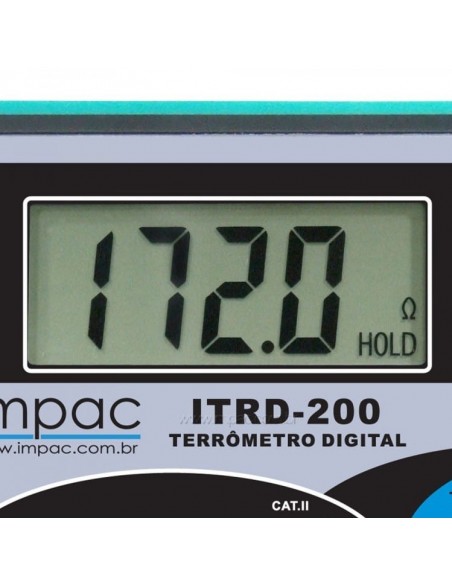

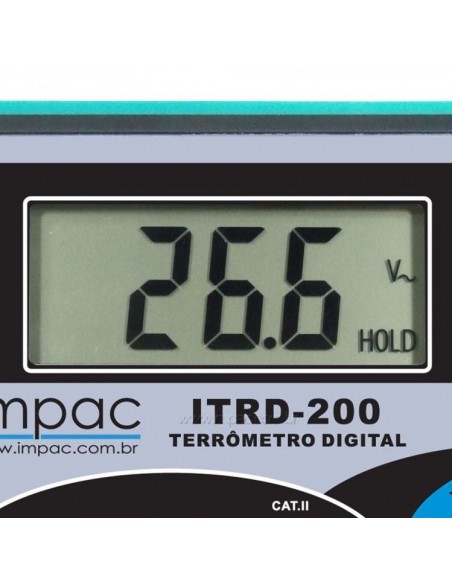

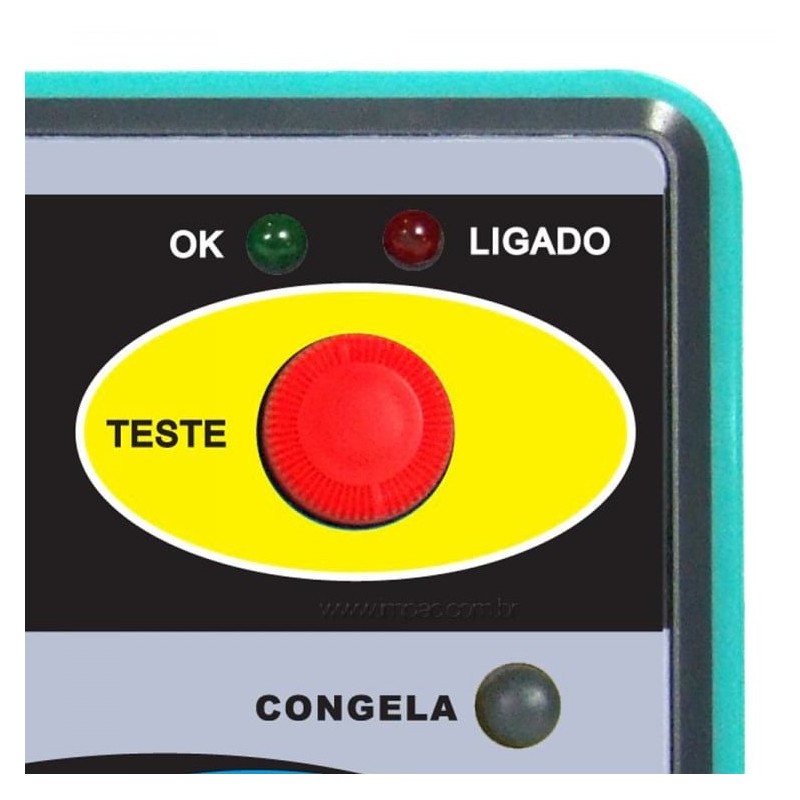

O ITRD-200 é um terrômetro digital de fácil operação, com ótima relação custo x benefício. A medição da resistência de terra pode ser realizada em 3 escalas diferentes: 20Ω, 200Ω e 2000Ω e o resultado da medição é visto através do seu mostrador LCD de 3 1/2 dígitos. Durante as medições é possível congelar a leitura do medidor de terra pressionando apenas um botão.
O Terrômetro digital Impac vem com um conjunto de acessórios completo incluindo cabos e estacas para realizar as medições de terra, pilhas e manual de instruções em Português. Possui também uma maleta de transporte para acondicionar o medidor e seus acessórios, facilitando o armazenamento e transporte do terrômetro.

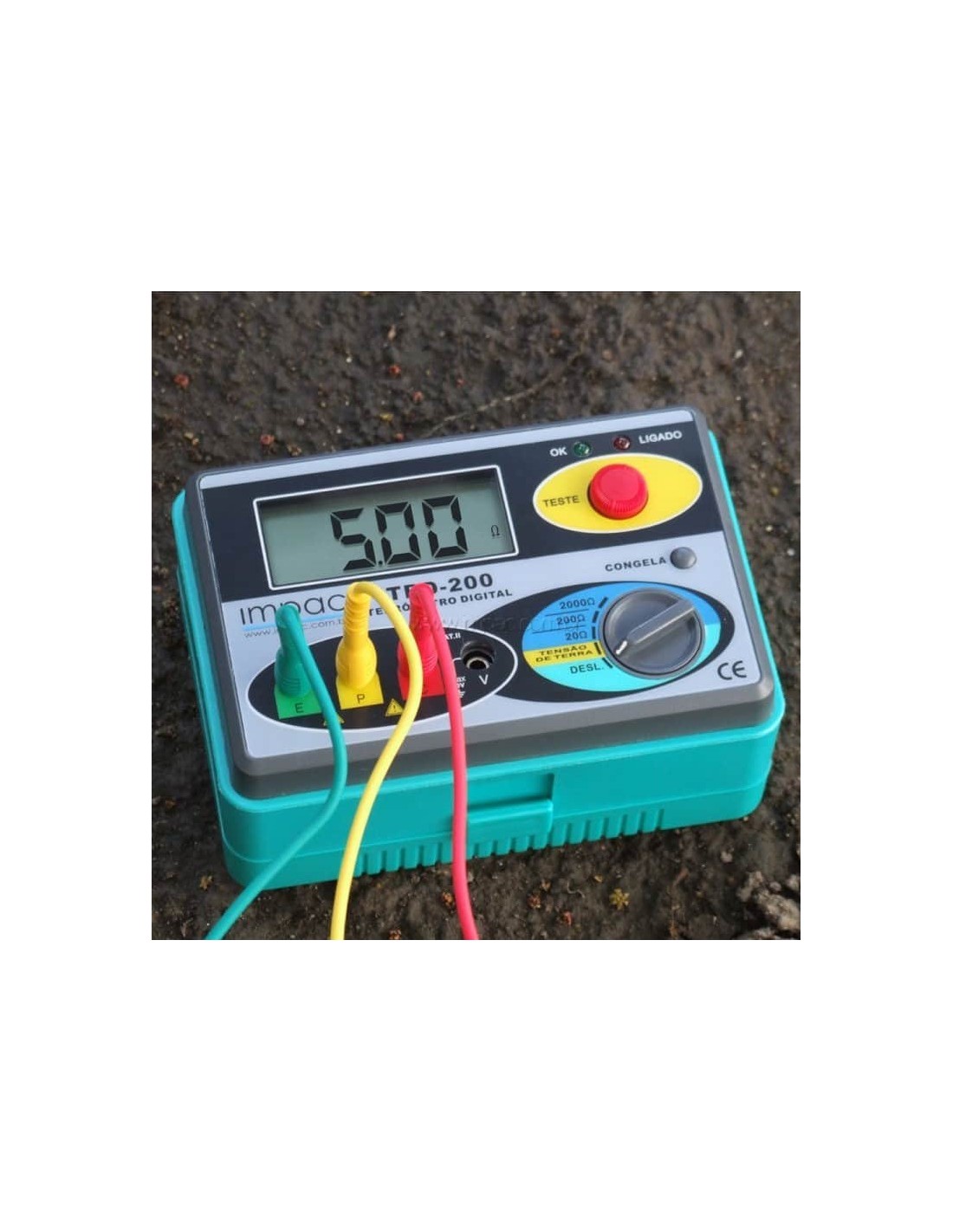

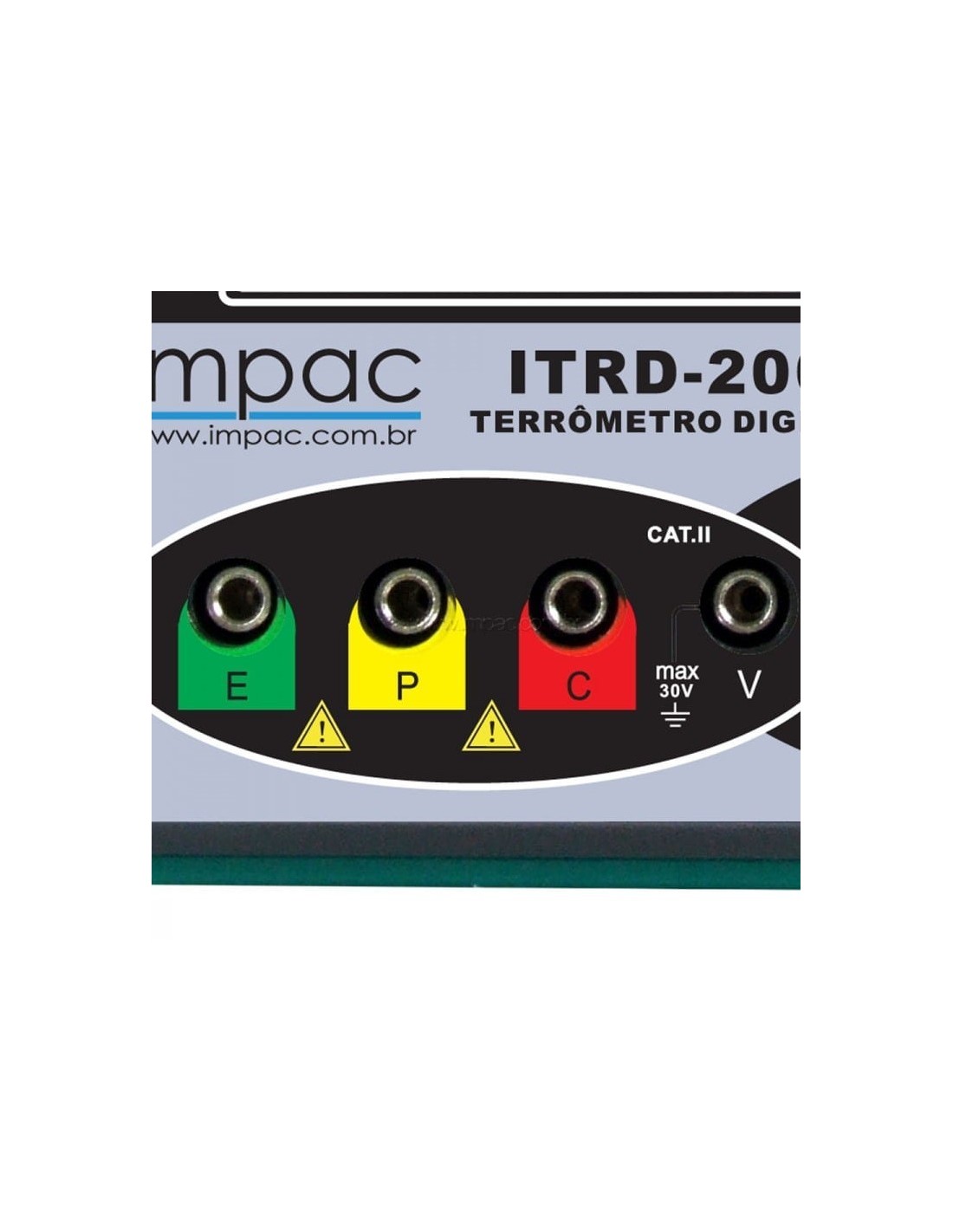

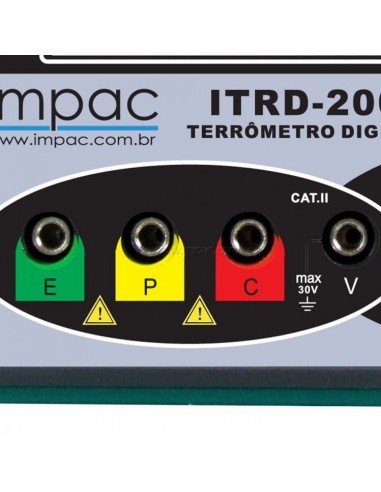

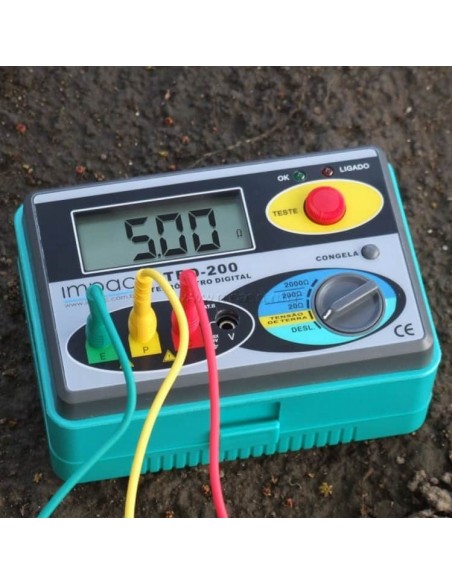

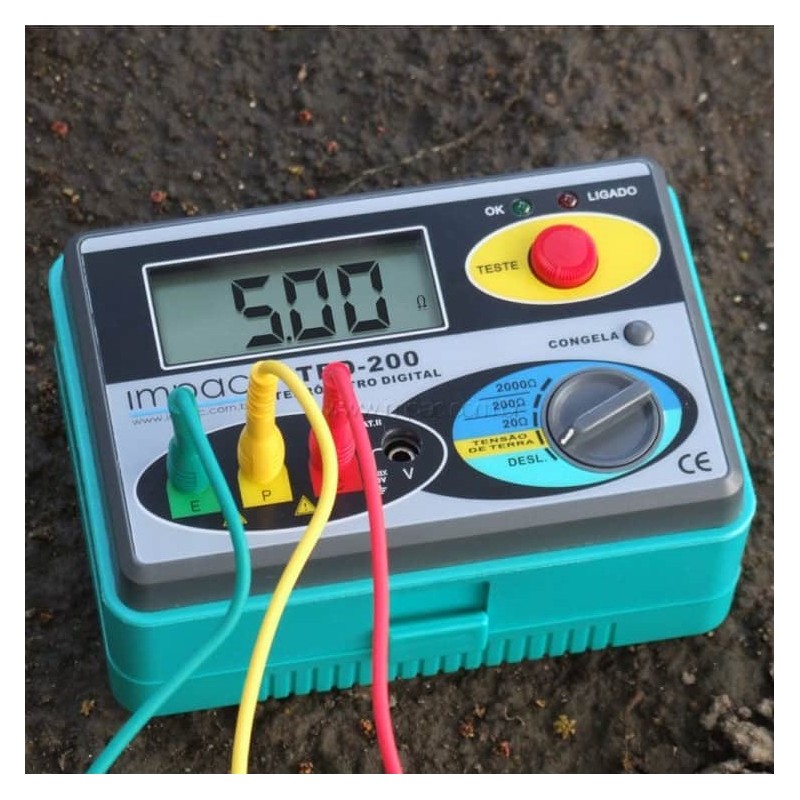

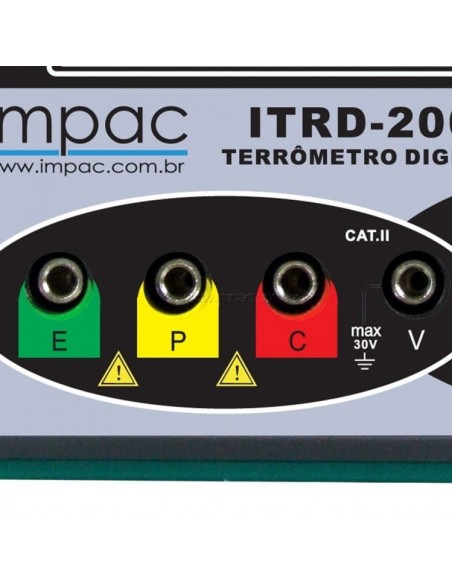

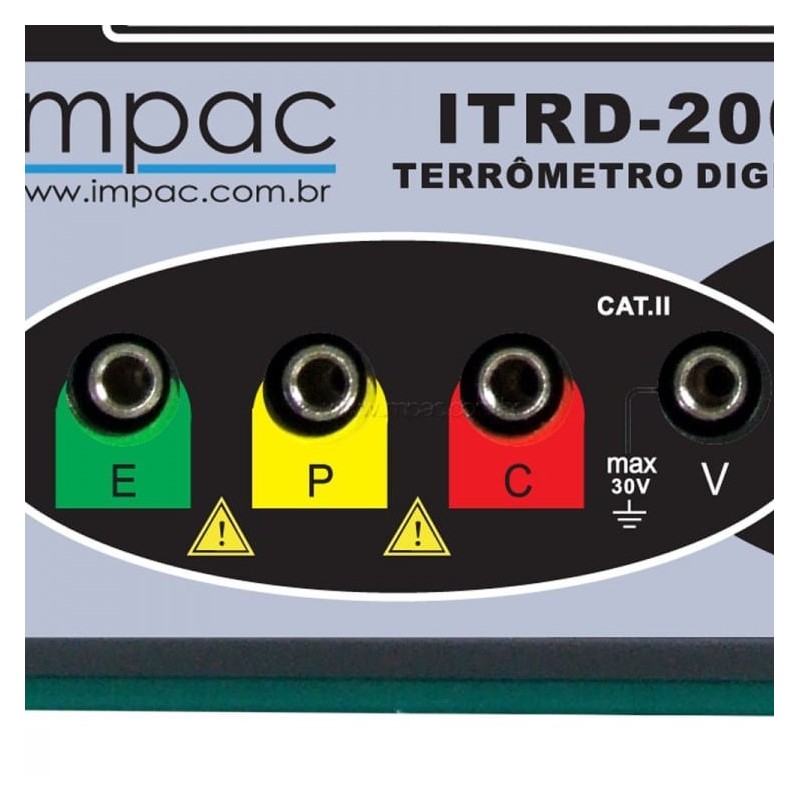

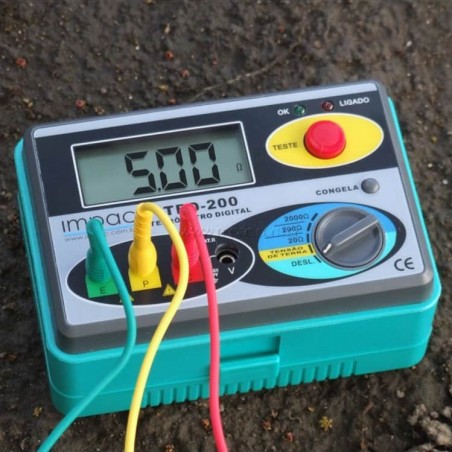

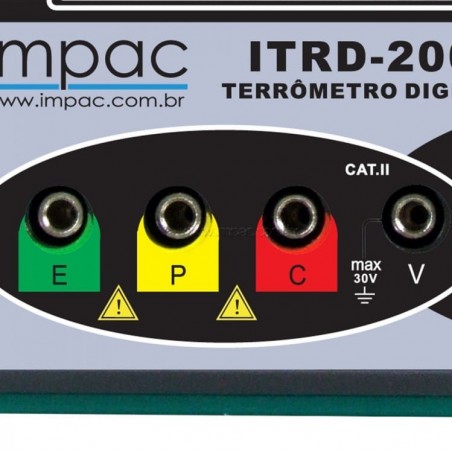

O ITRD-200 realiza medições de resistência de terra da maneira tradicional pelo sistema de 3 fios, utilizando as estacas auxiliares fincadas no solo e cada cabo de teste conectado a sua estaca correspondente ao terra. Esta é a maneira mais tradicional para medição de resistência de terra e deve ser usada sempre que possível.
O Terrômetro digital Impac permite medir a resistência de terra de forma simplificada em locais onde não é possível utilizar as estacas auxiliares, como em locais concretados ou similares. O usuário pode utilizar uma conexão metálica de um aterramento já existente com um baixo valor de resistência de terra, como por exemplo, um cano de metal para conectar um dos cabos de teste. Só use este método caso não seja possível usar o método convencional pois a precisão dele é menor.
A Impac está preparada para executar serviços de calibração em terrômetros com padrões rastreados, basta entrar em contato para solicitar um orçamento do certificado de calibração de seu terrômetro sem compromisso ou até mesmo junto com a aquisição de um novo terrômetro. Este é um serviço opcional.

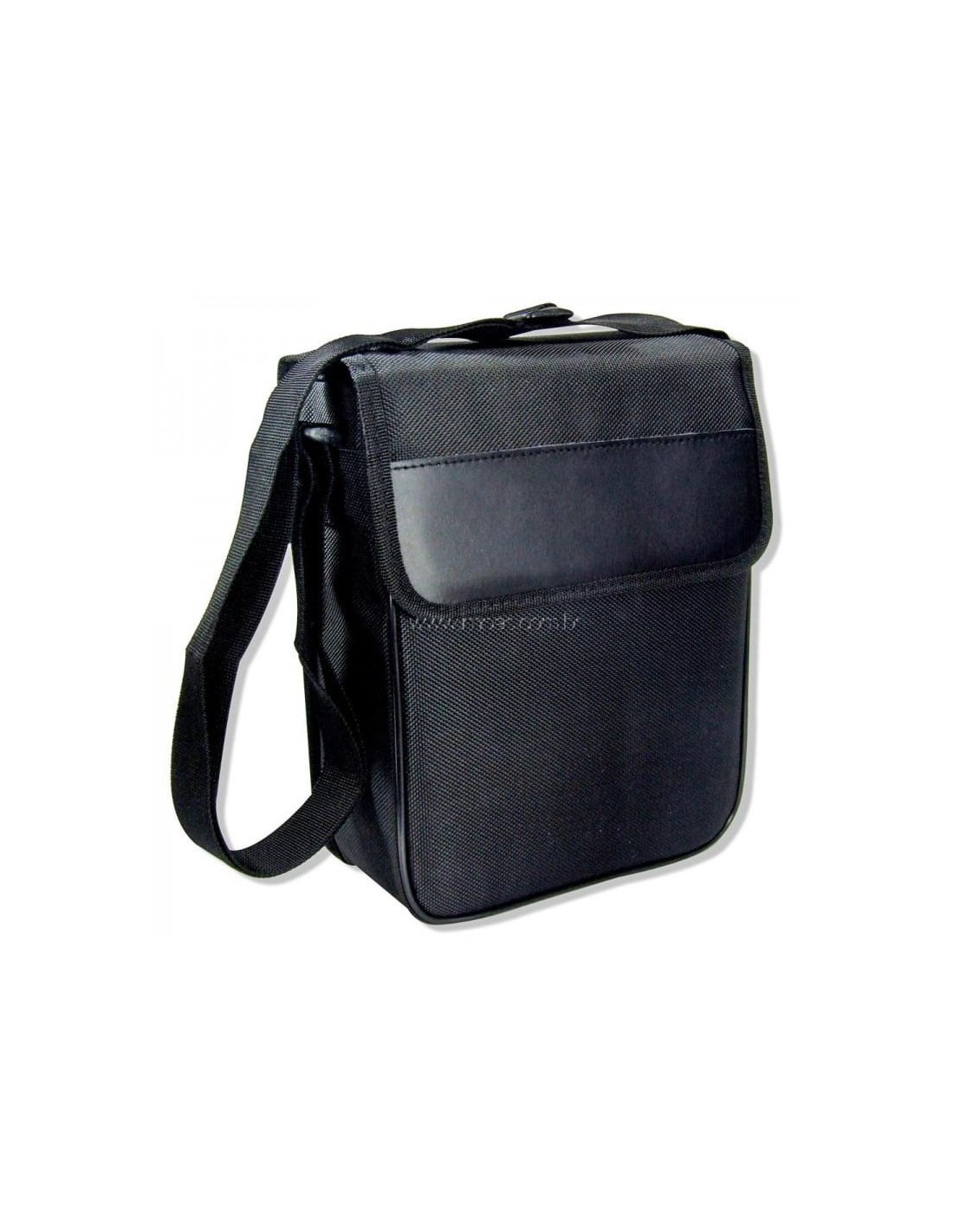

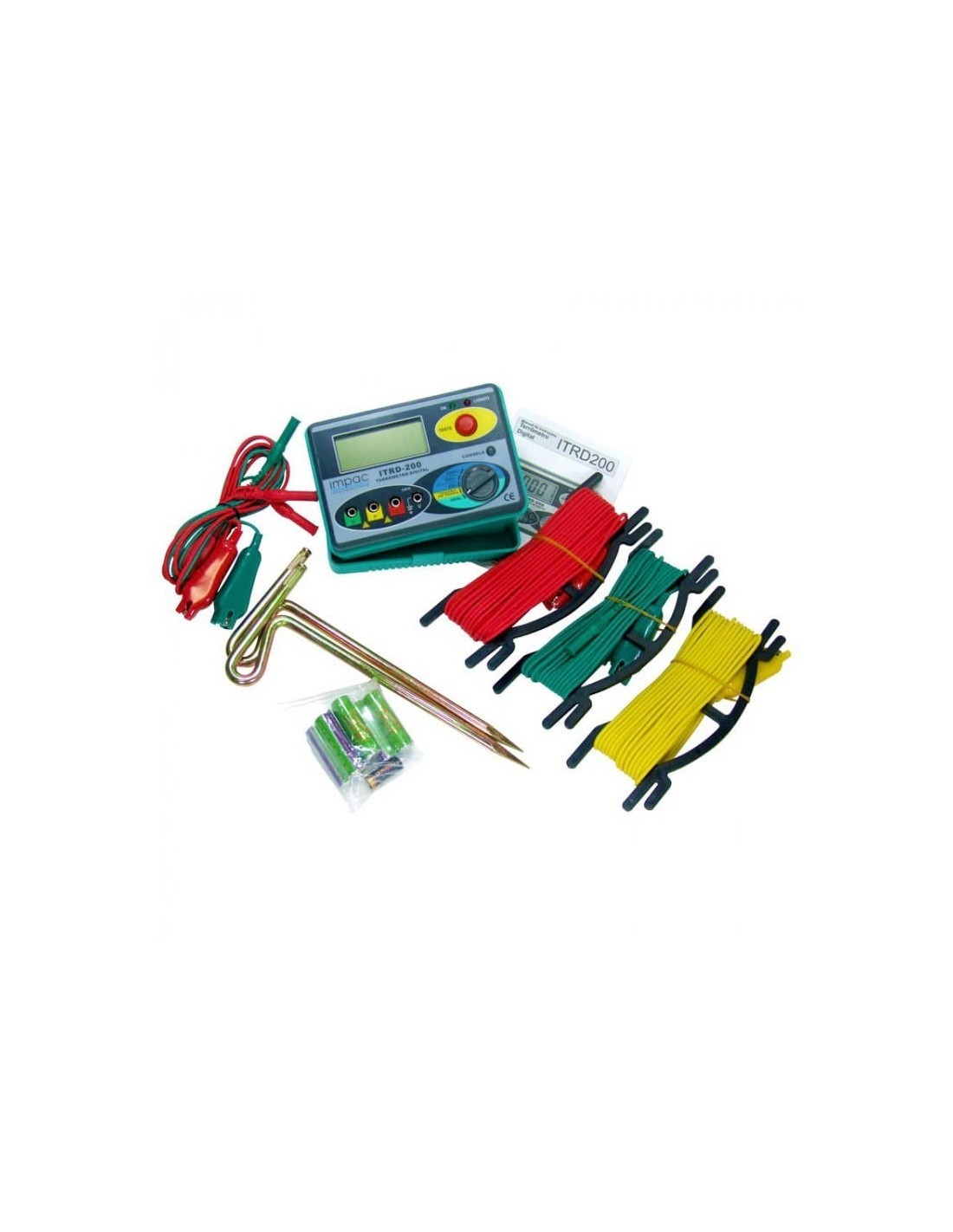

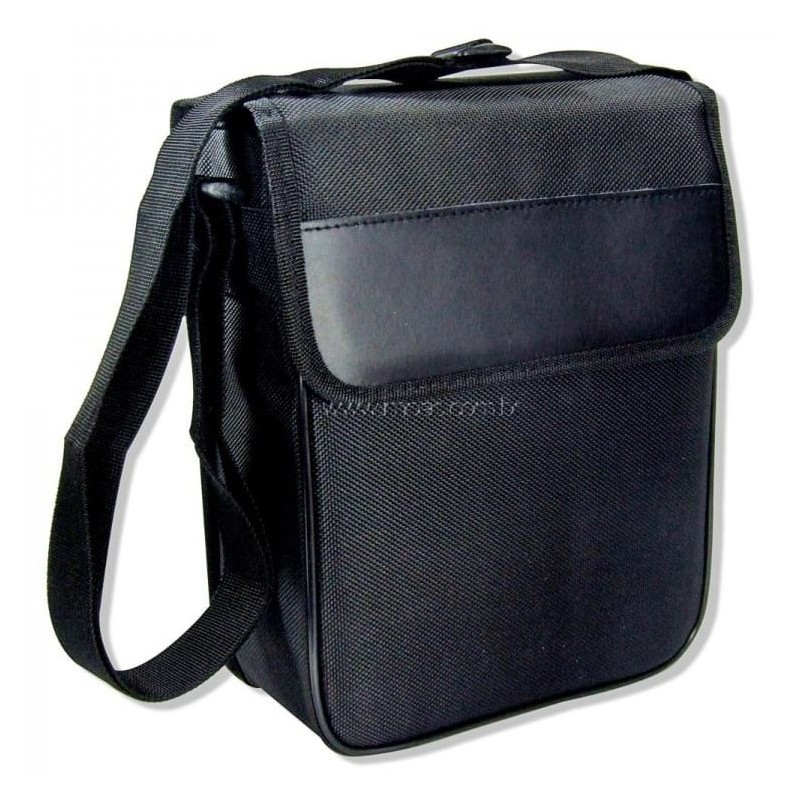

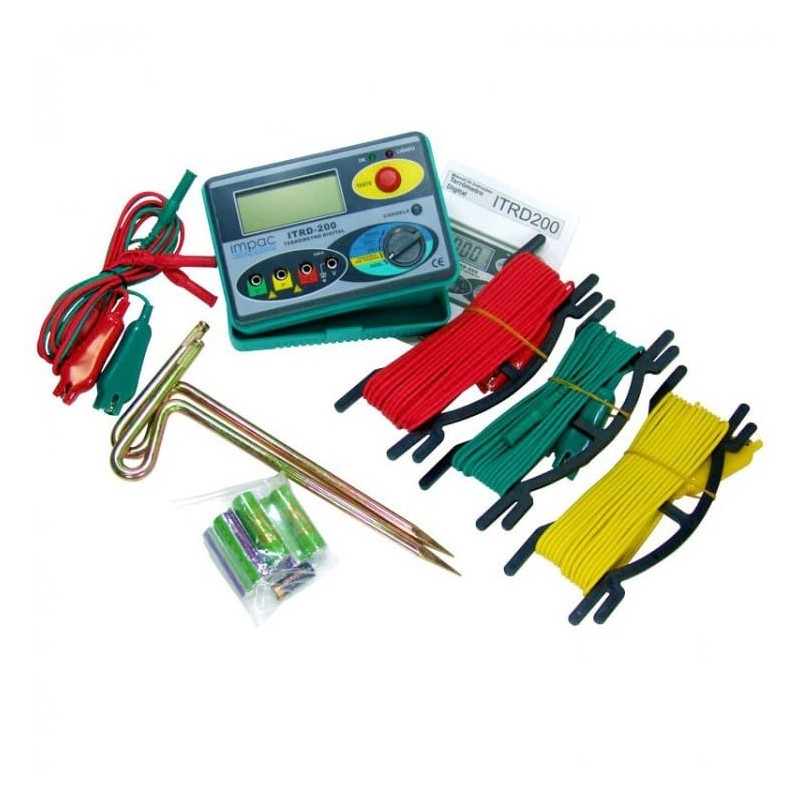

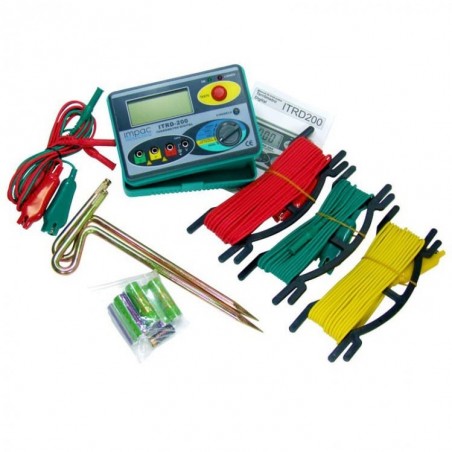

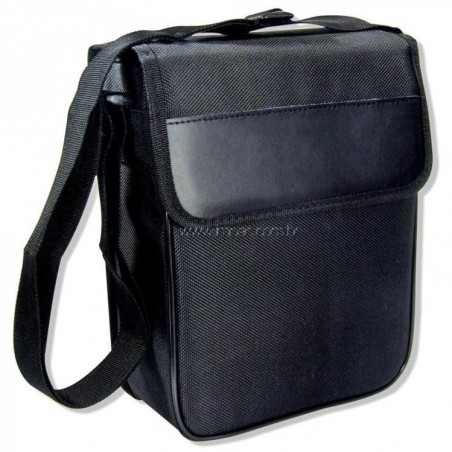

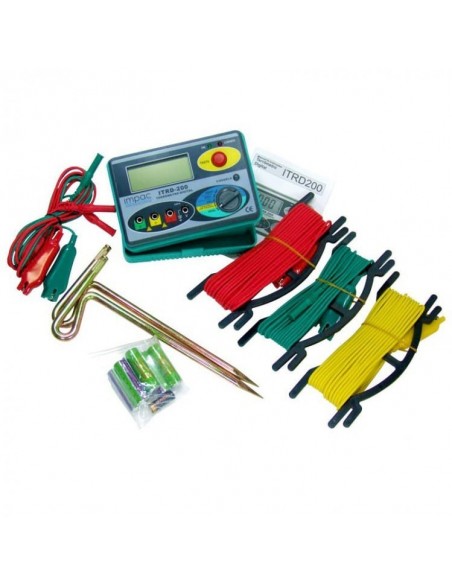

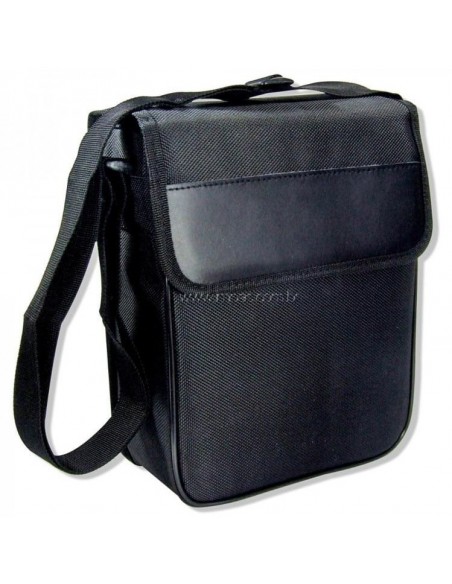

O Impac ITRD-200 é fornecido com uma maleta de transporte para acomodar todo o conjunto de forma compacta e segura. O Terrômetro digital vem acompanhado dos seguintes acessórios: 2 estacas, 4 cabos de teste coloridos, 6 pilhas de 1,5V, 1 pilha de 12V e manual de instruções em Português para auxiliar o usuário na hora da operação.
Este Terrômetro Digital pode ser utilizado em diversas aplicações entre elas: Medição de aterramento em antenas, pára-raios, aterramento predial, aterramentos industriais, comerciais e residenciais, subestações, estações base, sistemas de distribuição de cabo e internet, filtros, aterramentos e instalação de máquinas, uso didático em cursos técnicos e faculdades.
A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Terrômetro Digital Impac ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha
| Características Terrômetro Digital ITRD-200 Impac | |||
|---|---|---|---|
| Mostrador | LCD 3 1/2 dígitos | ||
| Contagens | 1999 | ||
| Princípio de funcionamento | Oscilador eletrônico | ||
| Controle das Faixas | Manual | ||
| Tempo de Resposta para Resistência da terra | aproximadamente 5s | ||
| Tempo de Resposta para Tensão da Terra | aproximadamente 2s | ||
| Tensão suportada | 1500V AC por 1 minuto | ||
| Congelamento de leitura | Sim | ||
| Indicação de bateria fraca | Sim | ||
| Bolsa para Transporte | Sim | ||
| Segurança | CAT II 30V | ||
| Temperatura de operação | 0°C - 40°C | ||
| Umidade de operação | < 80% | ||
| Temperatura de armazenamento | -10°C - 50°C | ||
| Umidade de armazenamento | <85% | ||
| Construção | Caixa Plástica ABS | ||
| Alimentação | 6 pilhas de 1,5V e 1 pilha de 12V | ||
| Dimensões | 150 x 100 x 70 mm | ||
| Comprimento do cabo de teste verde | 5 m | ||
| Comprimento do cabo de teste vermelho | 15 m | ||
| Comprimento do cabo de teste amarelo | 10 m | ||
| Comprimento da estaca | 225 mm | ||
| Peso | 680g (incluindo bateria) | ||
| Peso Embalado | 2500g | ||
| Resistência da Terra | |||
| Escala | Resolução | Precisão | Observação |
| 20 Ω | 0,01 Ω | ± (2% + 0,1 Ω) | Proteção de sobrecarga: |
| 200 Ω | 0,1 Ω | ± (2% + 3 dígitos) | Pode suportar 200V por 10s |
| 2000 Ω | 1 Ω | ± (2% + 3 dígitos) | |
| Tensão da Terra | |||
| Escala | Resolução | Precisão | Observação |
| 30 V | 0,1 V | ± (3% + 5 dígitos) | Pode suportar 300V AC por 1 min |
| * Características sujeitas a alteração sem prévio aviso | |||
