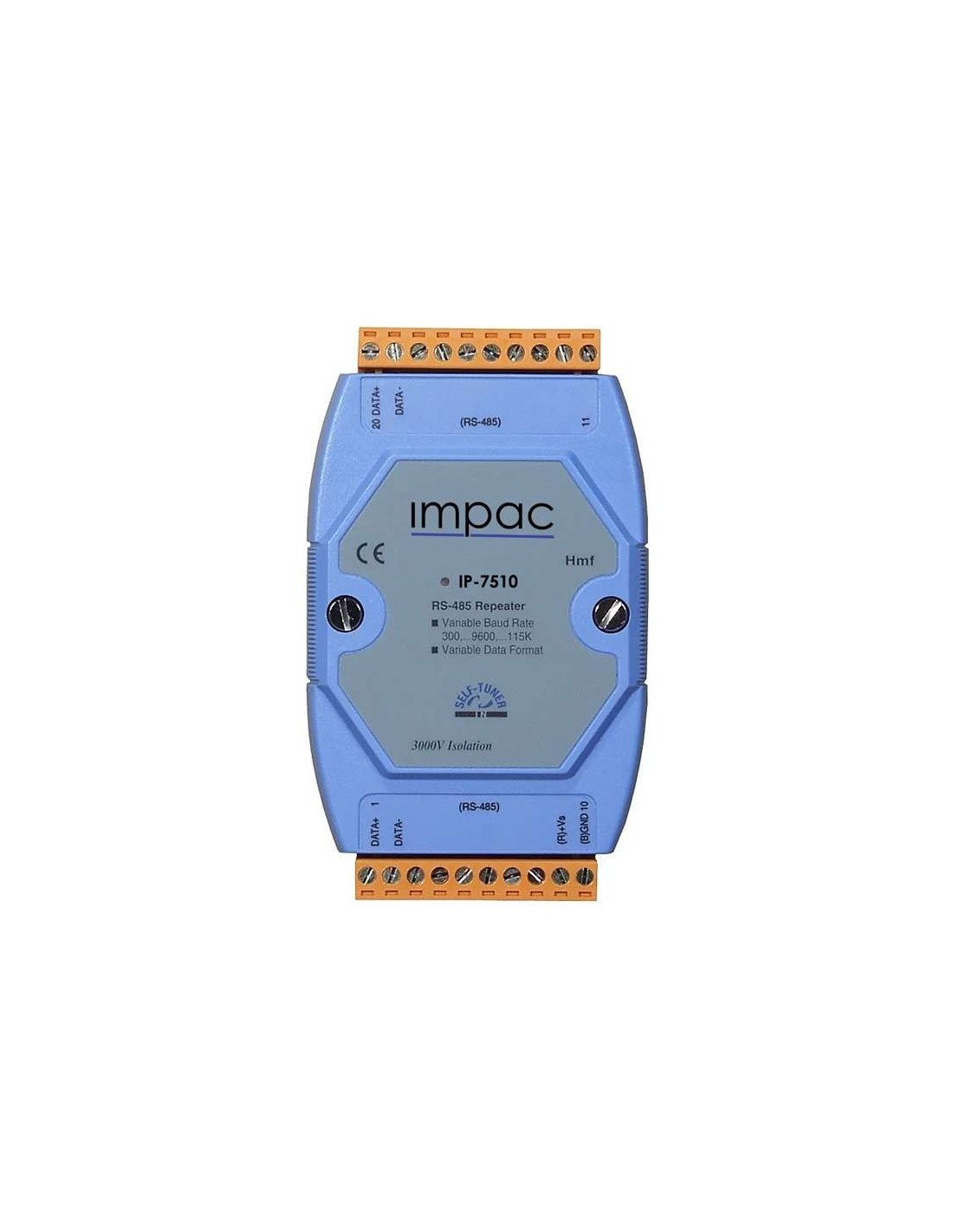

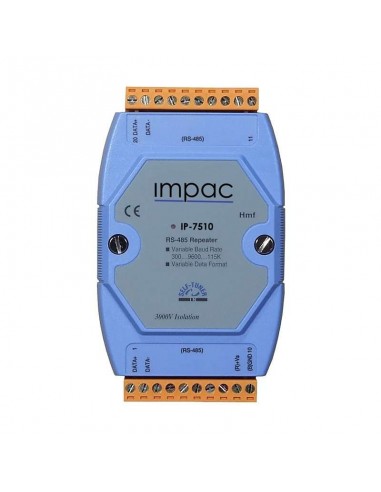

Módulo Repetidor Isolado RS-485 IP-7510

Módulo Repetidor Isolado RS-485 IP-7510

O Módulo Repetidor Isolado RS-485 IP-7510 fornece isolamento óptico de 2 vias entre uma peça do equipamento RS-422 / RS-485 e o resto do sistema.



Módulo Repetidor Isolado RS-485 IP-7510

O Módulo Repetidor Isolado RS-485 IP-7510 fornece isolamento óptico de 2 vias entre uma peça do equipamento RS-422 / RS-485 e o resto do sistema.

Este Módulo Repetidor Isolado RS-485 IP-7510 pode ser utilizado como um repetidor para estender a transmissão de uma rede existente e pode ser expandido um sistema RS-485 além da limitação de 256 exigido pelo padrão.

O Módulo Repetidor Isolado RS-485 IP-7510 pode ser convertido de um sinal RS-422 sinal para RS-485 de 2 fios, e vice-versa.

Módulo Repetidor Isolado RS-485 IP-7510
Serial Interface RS-485: Data+, Data-
Transmission Distance Max. 1,200 m at 9.6 kbps; Max. 400 m at 115.2
kbps (Belden 9841 2P twisted-pair cable, if different
cables are used, the transmission distance may
change)
Self-Tuner Asic Inside Yes
Speed 300 ~ 115200 bps
ESD Protection Yes
Isolated Voltage 2-way 3 kV Isolated
Connector Removable 10-Pin Terminal Block x 2
Power/Communication Yes
Input Voltage Range +10 VDC ~ +30 VDC
Power Consumption 2.2 W
Casing Plastic
Dimensions (W x H x D) 72 mm x 122 mm x 35 mm
Installation DIN-Rail Mounting
Operating Temperature -25 °C ~ +75 °C
Storage Temperature -30 °C ~ +75 °C
Humidity 10 ~ 90% RH, non-condensing

* Características sujeitas a alteração sem prévio aviso
