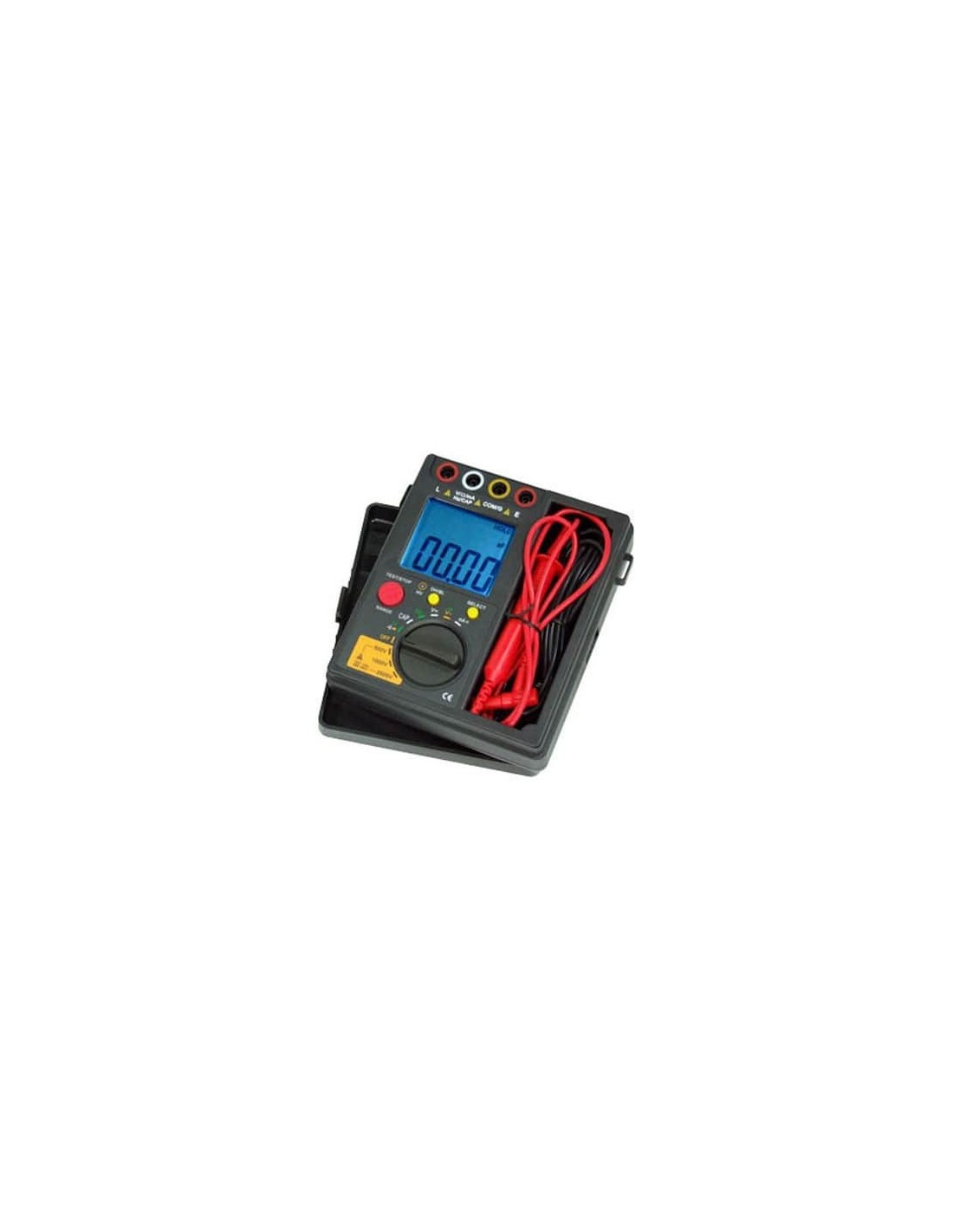

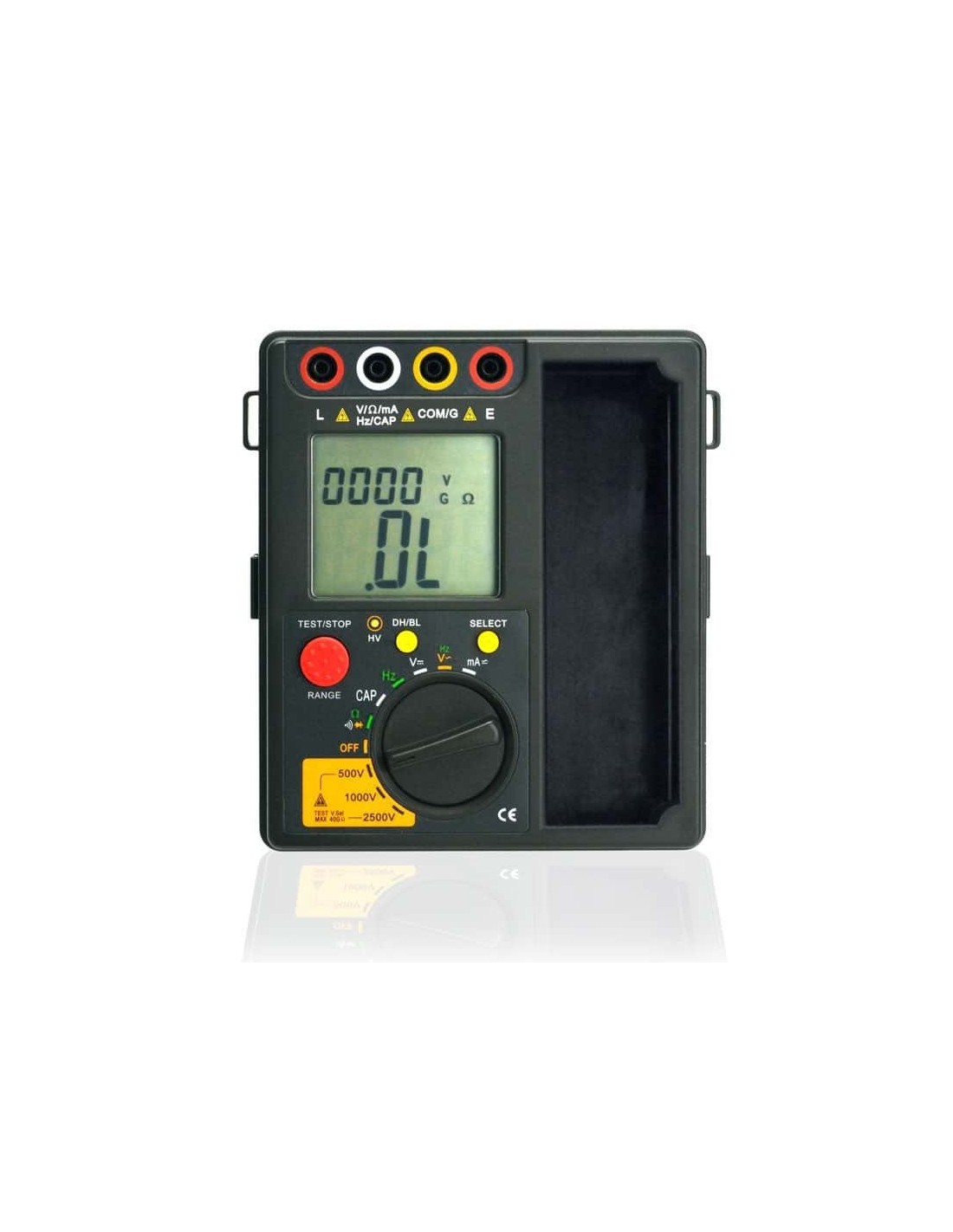

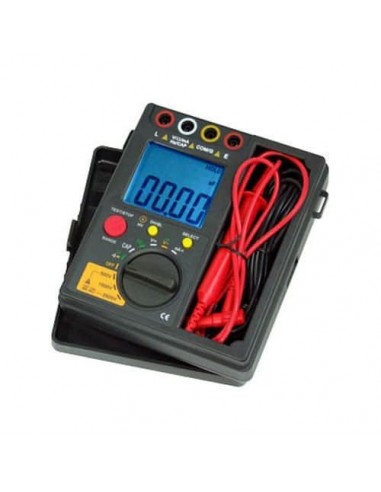

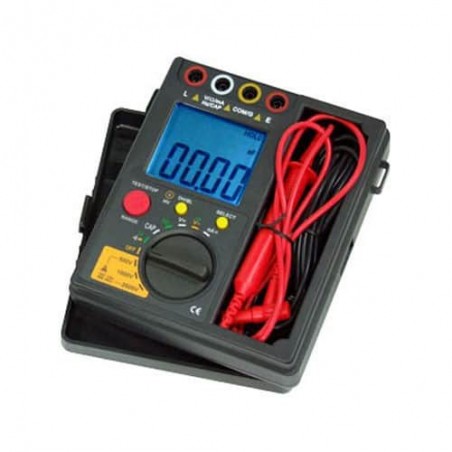

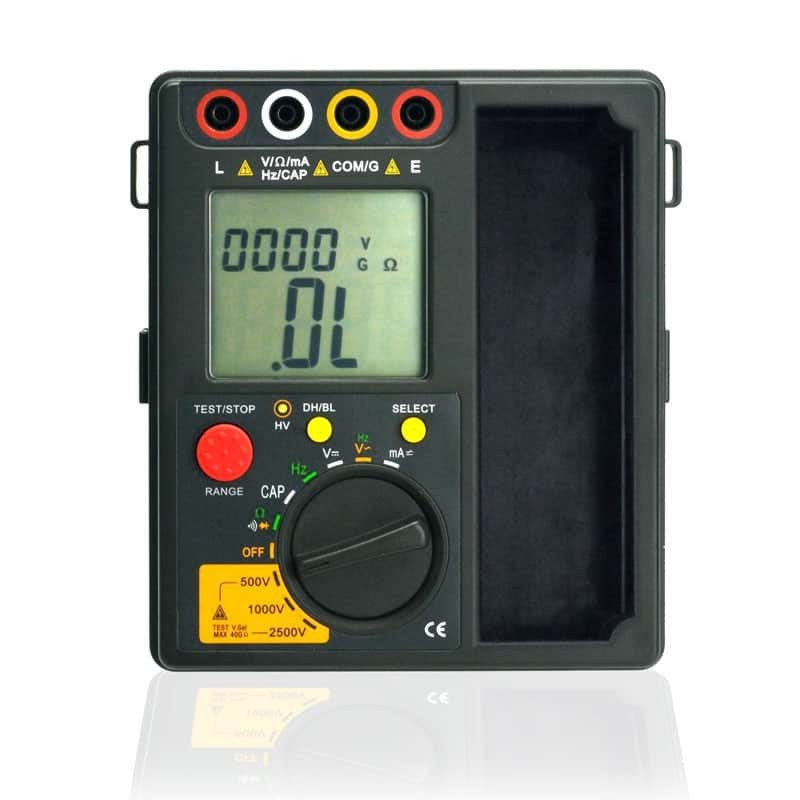

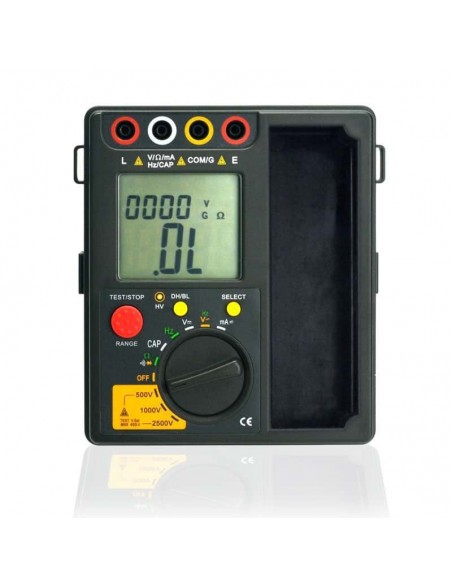

O Multímetro com Megômetro Digital Portátil IM-304 é um instrumento versátil, pois reúne num só equipamento a medição de resistência de isolação com aplicação de tensão em 3 escalas (500, 1000 e 2500V ) e uma vasta gama de grandezas elétricas para a função de multímetro tais como tensão alternada, tensão contínua, resistência, continuidade, diodo, capacitância, frequência, corrente alternada e corrente contínua.



Multímetro com Megômetro Digital IM-304 Impac

O Multímetro com Megômetro Digital Portátil IM-304 é um instrumento versátil, pois reúne num só equipamento a medição de resistência de isolação com aplicação de tensão em 3 escalas (500, 1000 e 2500V ) e uma vasta gama de grandezas elétricas para a função de multímetro tais como tensão alternada, tensão contínua, resistência, continuidade, diodo, capacitância, frequência, corrente alternada e corrente contínua.

Este Multímetro com Megômetro Digital Portátil IM-304 possui Led de indicação quando está sendo executada a função de teste de isolação, possui Data Hold (Congela a leitura no display) para qualquer função facilitando a leitura sem precisar anotar e iluminação de fundo do visor ideal para utilização em lugares com pouca luz.

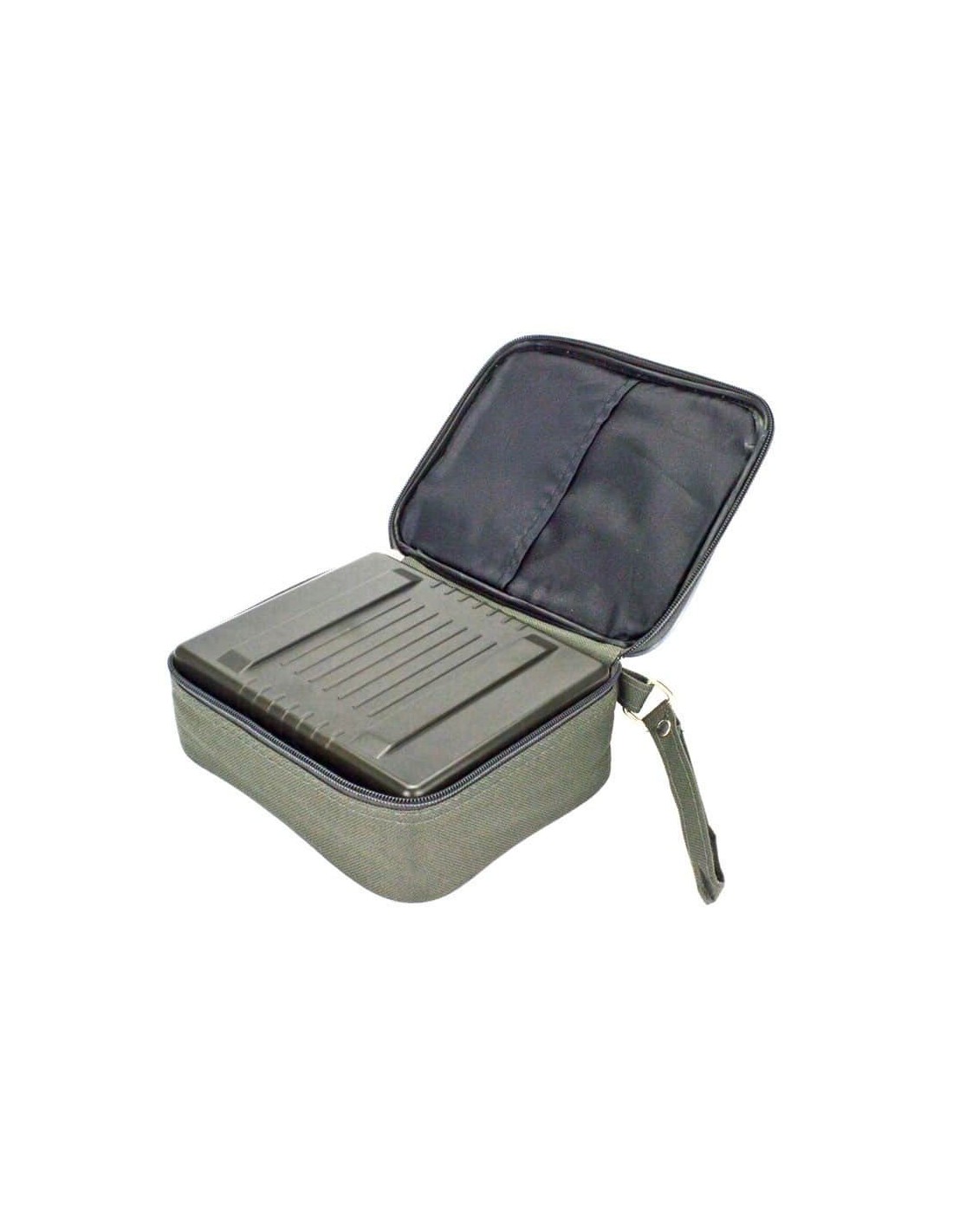

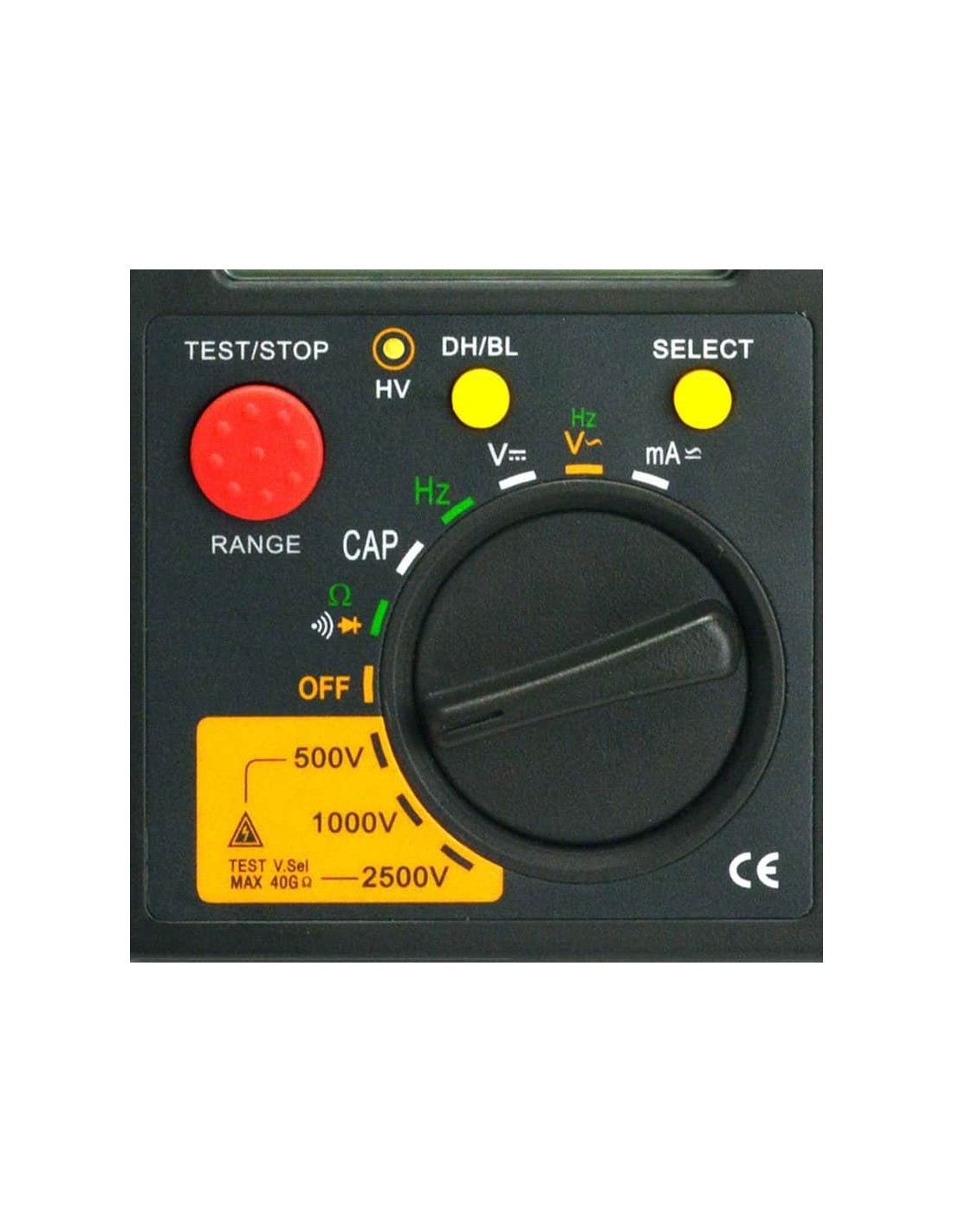

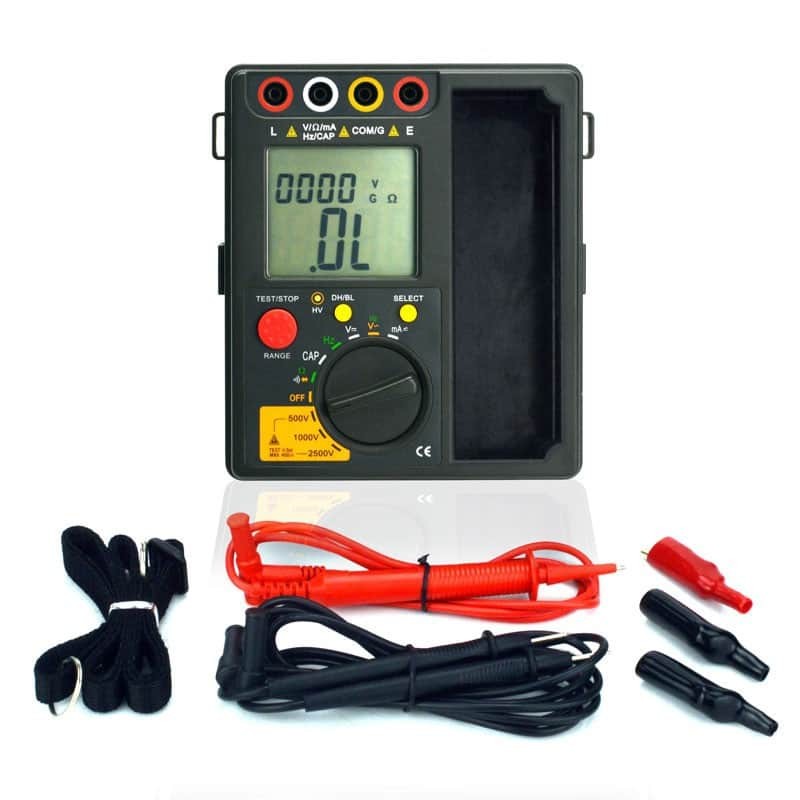

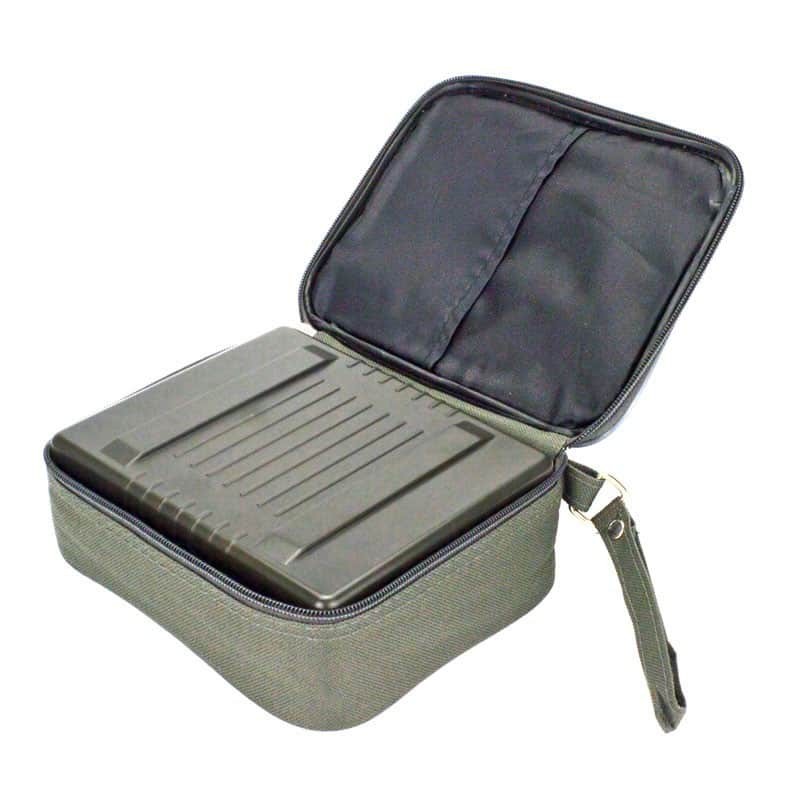

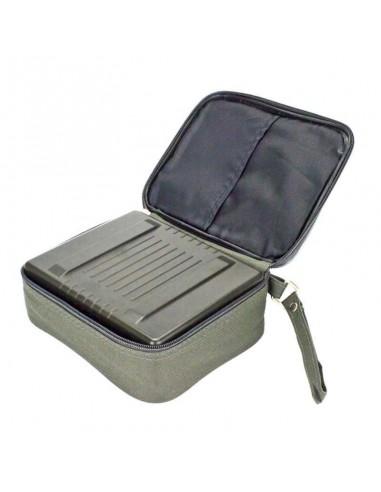

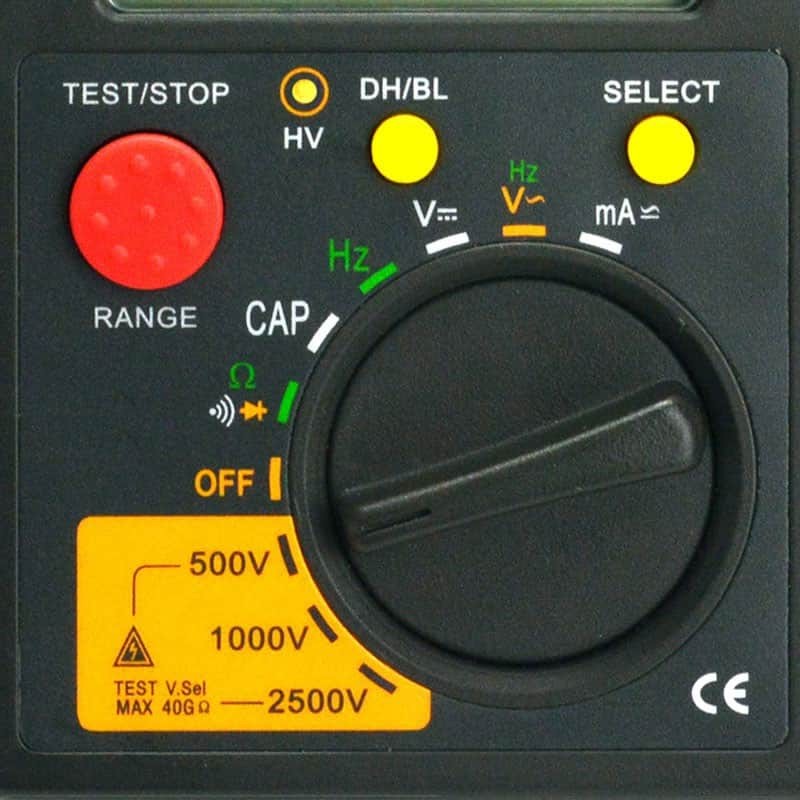

Simples manuseio, o Multímetro com Megômetro Digital Portátil IM-304 possui uma chave seletora para testes de isolação com 3 escalas selecionáveis, mais 6 posições distintas para seleção de grandezas elétricas na função de multímetro. Acompanha prática capanga em nylon para transporte, 2 pontas de prova convencional, 1 ponta de prova para alta tensão, 3 garras tipo jacaré, pilhas e manual de instruções em português.

Multímetro com Megômetro Digital IM-304 Impac - Função Multímetro

Nosso Multímetro com Megômetro Digital Portátil IM-304 é de excelente relação custo x benefício por poder proporcionar a função de megôhmetro juntamente com a medição de várias grandezas elétricas ( Resistência, continuidade, diodo, capacitância, frequência, tensão continua, tensão alternada e corrente continua e alternada ) pois na maioria das vezes o operador terá a necessidade de medir outras variáveis que somente o Multímetro com Megômetro IM-304 Impac multi função poderá oferecer. Certamente a aquisição de dois equipamentos distintos será mais caro e não muito prático de utilização no campo.

Megômetro com Multímetro Digital IM-304 Impac – Função Megômetro

O funcionamento do Megômetro com Multímetro Digital IM-304 Impac é idêntico à qualquer outro megôhmetro, onde consiste em geração e aplicação de uma tensão que pode variar de 500 até 2500 V em um equipamento, fazendo então a leitura do fluxo de corrente entre duas partes do equipamento (ex: a carcaça de um motor e seu bobinado, o tempo para medir um motor é de 15 segundos,com esse tempo podemos verificar índice de polarização e absorção).

O Megômetro com Multímetro IM-304 mede valores elevados de resistências elétricas onde o ohmímetro não consegue medir. Ao contrário do multímetro com escala de ohmímetro que utiliza apenas uma pilha de 9 V, o megôhmetro produz uma alta tensão para vencer a grande resistência do componente e determinar pela corrente produzida o quanto vale a resistência do componente medido.

Este Megômetro com Multímetro Impac é muito utilizado para determinar a isolação de motores e transformadores. Um exemplo: se um motor elétrico de qualquer instalação esteja parado/desligado durante um período prolongado, 2 dias por exemplo, onde o mesmo esteja sujeito às intempéries do tempo, faz-se o teste para verificar o nível de umidade no interior do motor, entre enrolamento e carcaça, ou seja, o nível de isolação interna do motor. Com esta leitura o profissional pode avaliar se o motor pode ser ligado ou não. A regra geral para avaliar esta isolação é: 1 MegaOHM + 1 KOHMs/Volt EX: alimentação 240Vac = 1,240 MegaOHM

Multímetro com Megômetro Digital IM-304 Impac – Precauções para Medição de Isolação

Ao utilizar o Multímetro com Megômetro IM-304, é importantíssimo antes de executar o teste de isolação, desconectar a alimentação elétrica dos fios, para eliminar qualquer tensão nas bobinas ou circuitos. Qualquer fio a ser testado, deve de estar completamente desconectado em ambas as extremidades do circuito.
Se o teste for realizado num motor elétrico para verificação das bobinas, também deve desligar todos os fios de alimentação do motor.

Multímetro com Megômetro Digital IM-304 - Acessórios

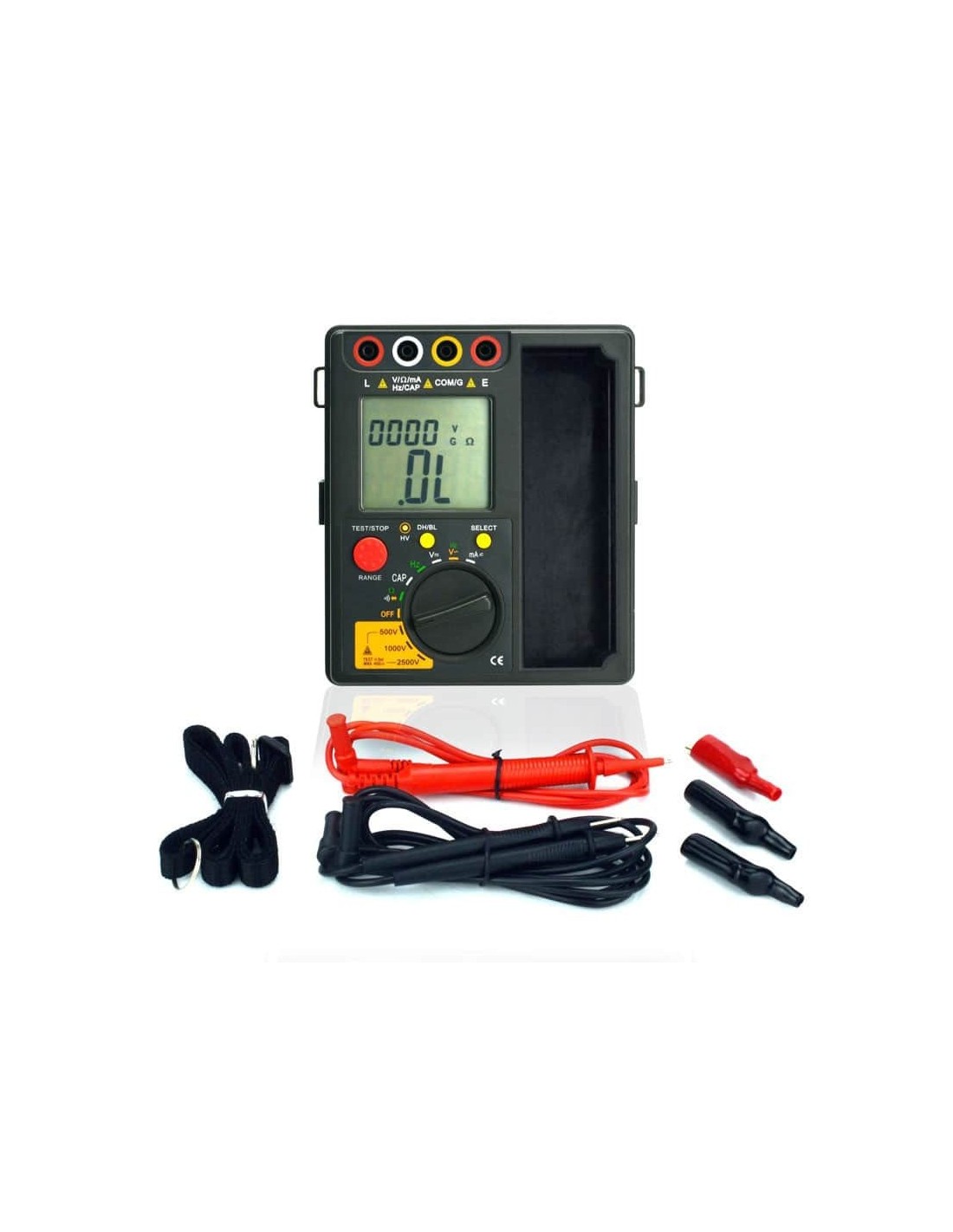

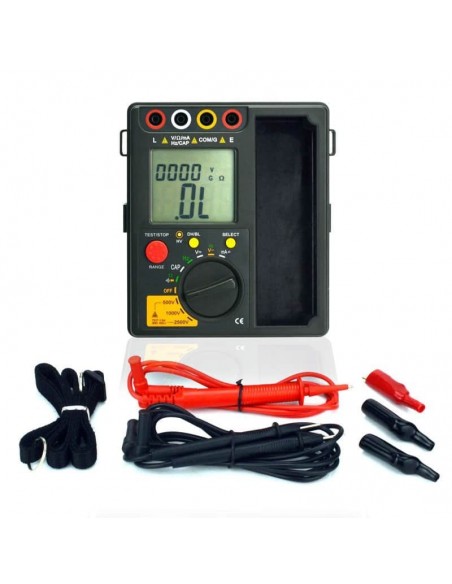

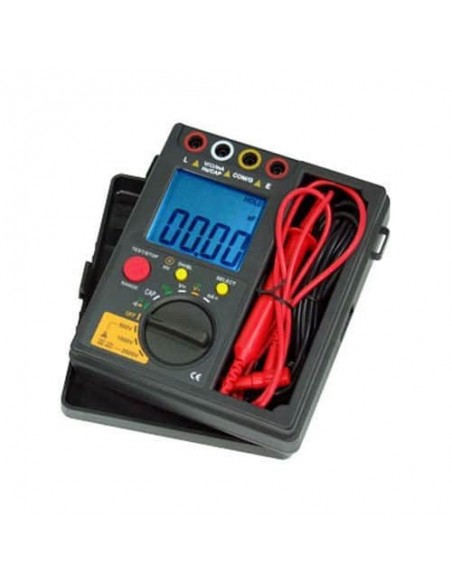

Nosso Multímetro com Megômetro Digital Portátil IM-304 é acompanhado de 2 cabos na cor preta com uma das extremidades prontas para conexão das garras tipo jacaré (3 unidades sendo 2 pretas e 1 vermelha) para fixação em fiação de bobinas, carcaças, aterramentos, etc o outro na cor vermelha com ponta preparada para resistir alta tensão, fazendo com que o operador fique seguro no momento do teste de isolação.

Multímetro com Megômetro Digital IM-304 - Aplicações

Dentre inúmeras aplicações o Megôhmetro digital IM-304 é bastante requisitado para medição de resistência de isolação em bobinas de motores, cabeamentos, bobinas de relés, etc e na função de multímetro uma vasta utilização em instalações elétricas, manutenção eletro-eletrônica, universidades, escolas técnicas, etc.

Multímetro com Megômetro Digital IM-304 Impac - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Multímetro com Megômetro Digital IM-304 Impac ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.



Características Multímetro com Megômetro Digital IM-304 Impac
Mostrador Cristal líquido LCD de 3 ¾ dígitos, 4000 contagens
Painel de Calibração Sim
Faixas de medida Tensão CA / CC, Corrente CA / CC, Resistência,
Capacitância, Frequência, Teste Diodo e Continuidade
Método de Medição Integração de Rampa Dupla
Taxa de Leitura 2 leituras/segundo.
Indicação de Sobrefaixa Sim
Congelamento de leitura Sim
Desligamento Automático Sim, após 15 minutos sem uso.
Temperatura de operação 0 ~ 40°C
Umidade de operação < 80%UR
Alimentação 6 Pilhas AA inclusas
Dimensões 170 x 156 x 64 mm
Peso (embalado) 650 g com bateria
Acompanha Pontas de prova, Estojo para transporte,
6 pilhas de 1.5 V e Manual de instruções.
Tensão de Teste
Tensão Escala de medição Resolução Precisão
500V 0,5MΩ ~ 4GΩ 4M (1K), 40M (10K), 400M (100K), 4GΩ (1MΩ) 0,2M ~ 200MΩ: ± (3% da leitura + 5 dígitos)
1000V 1,5M ~ 40G 40M (10K), 400M (100K), 4G (1M), 40G (10MΩ) 200M ~ 4GΩ: ± (5% da leitura + 5 dígitos)
2500V 5M ~ 40GΩ 40M (10K), 400M (100K), 4G (1M), 40GΩ (10MΩ) 4G ~ 40GΩ: ± (10% da leitura + 5 dígitos)
Tensão CC
Escala Resolução Precisão Observação
400mV 0,1mV ± (0,5% da leitura + 5 dígitos)
4V 1mV ± (0,5% da leitura + 5 dígitos)
40V 10mV ± (0,5% da leitura + 5 dígitos)
400V 100mV ± (0,5% da leitura + 5 dígitos)
1000V 1V ± (0,8% da leitura + 5 dígitos)
Tensão CA
Escala Resolução Precisão Observação
4V 1mV ± (0,8% da leitura + 5 dígitos)
40V 10mV ± (0,8% da leitura + 5 dígitos)
400V 100mV ± (0,8% da leitura + 5 dígitos)
700V 1V ± (1% da leitura + 5 dígitos)
Corrente CC
Escala Resolução Precisão Observação
40mA 10mA ± (0,8% da leitura + 5 dígitos)
400mA 100mA ± (0,8% da leitura + 5 dígitos)
Corrente CA
Escala Resolução Precisão Observação
40mA 10mA ± (1% da leitura + 5 dígitos)
400mA 100mA ± (1% da leitura + 5 dígitos)
Resistência
Escala Resolução Precisão Observação
400Ω 0,1Ω ± (0,8% da leitura + 5 dígitos)
4KΩ ± (0,8% da leitura + 5 dígitos)
40KΩ 10Ω ± (0,8% da leitura + 5 dígitos)
400KΩ 100Ω ± (0,8% da leitura + 5 dígitos)
4MΩ 1KΩ ± (1% da leitura + 3 dígitos)
40MΩ 10KΩ ± (2% da leitura + 3 dígitos)
Capacitância
Escala Resolução Precisão Observação
40nF 10pF ± (3% da leitura + 5 dígitos)
400nF 100pF ± (3% da leitura + 5 dígitos)
4µF 1nF ± (3% da leitura + 5 dígitos)
40µF 10nF ± (3% da leitura + 5 dígitos)
Frequência
Escala Resolução Precisão Observação
40Hz 0,01Hz ± (0,5% da leitura + 5 dígitos)
400Hz 0,1Hz ± (0,5% da leitura + 5 dígitos)
4KHz 1Hz ± (0,5% da leitura + 5 dígitos)
40KHz 10Hz ± (0,5% da leitura + 5 dígitos)
400KHz 100Hz ± (0,5% da leitura + 5 dígitos)
4MHz 1KHz ± (0,5% da leitura + 5 dígitos)
*Características sujeitas a alteração sem prévio aviso
