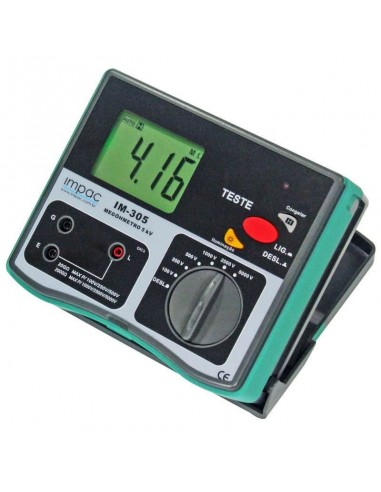

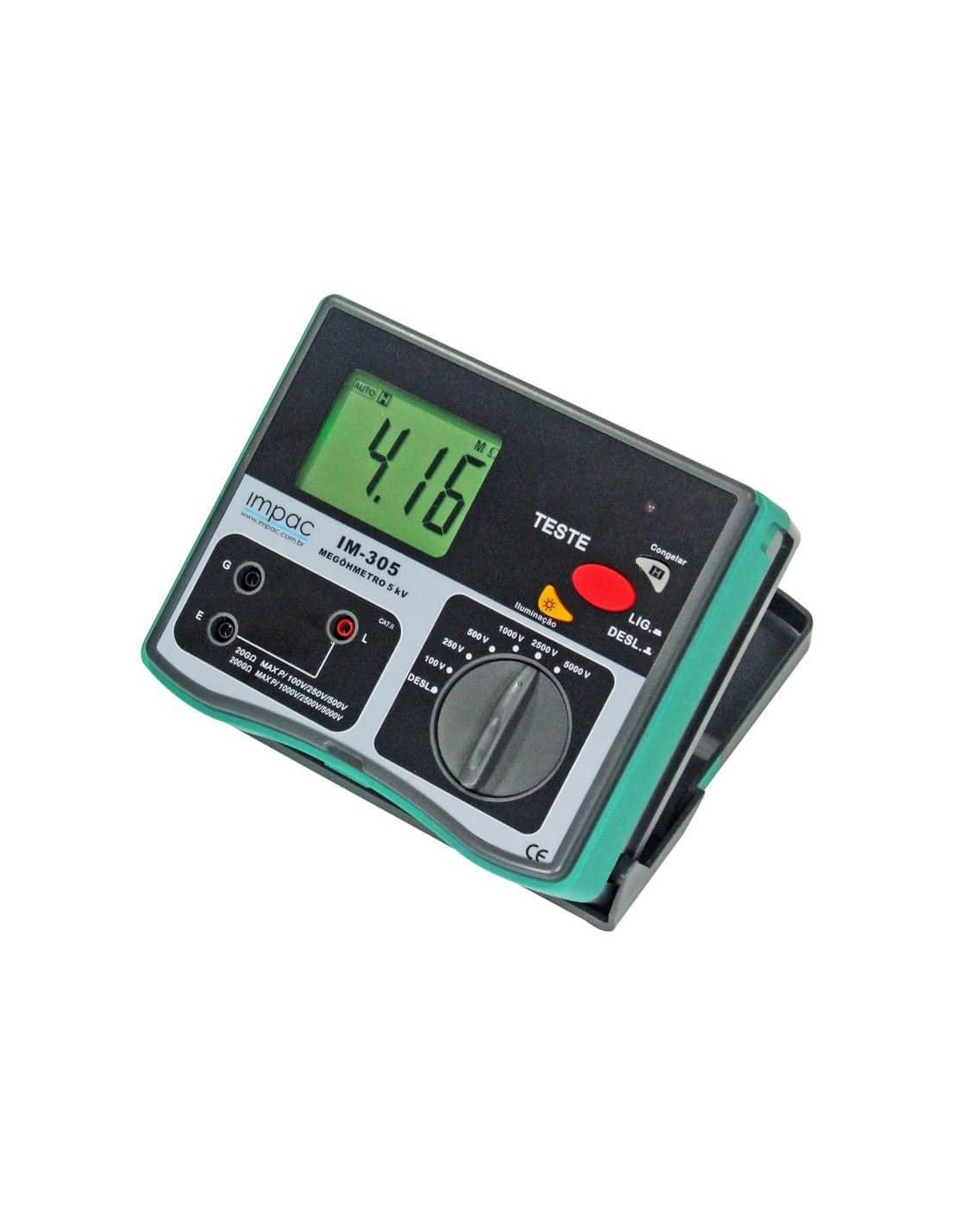

O Megôhmetro Digital 5KV IM-305 Impac foi desenvolvido para realizar a medição da resistência de isolação de baixa à alta tensão em motores elétricos, transformadores e dispositivos elétricos.



Megôhmetro Digital 5KV IM-305 Impac

O Megôhmetro Digital 5KV IM-305 Impac foi desenvolvido para realizar a medição da resistência de isolação de baixa à alta tensão em motores elétricos, transformadores e dispositivos elétricos.

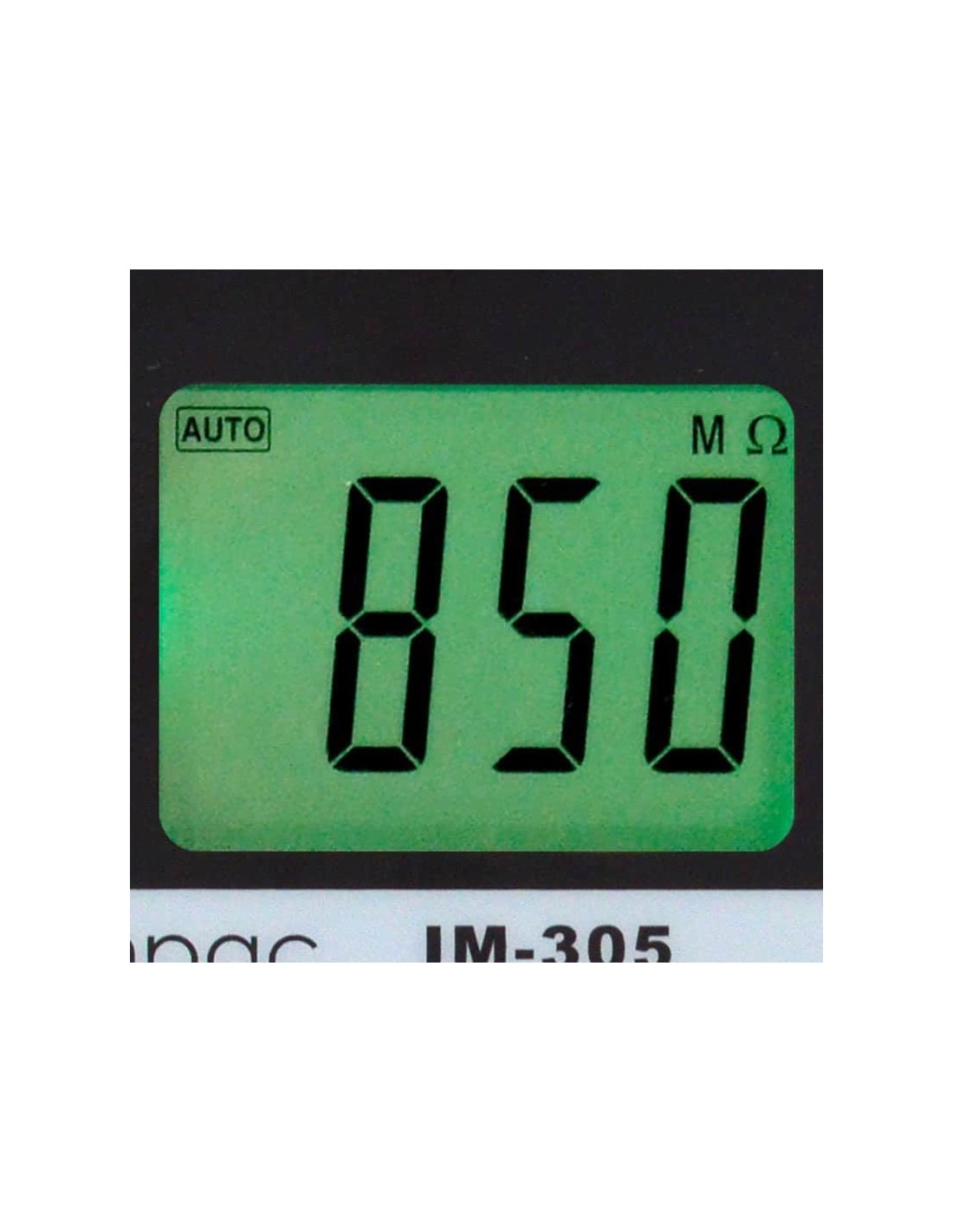

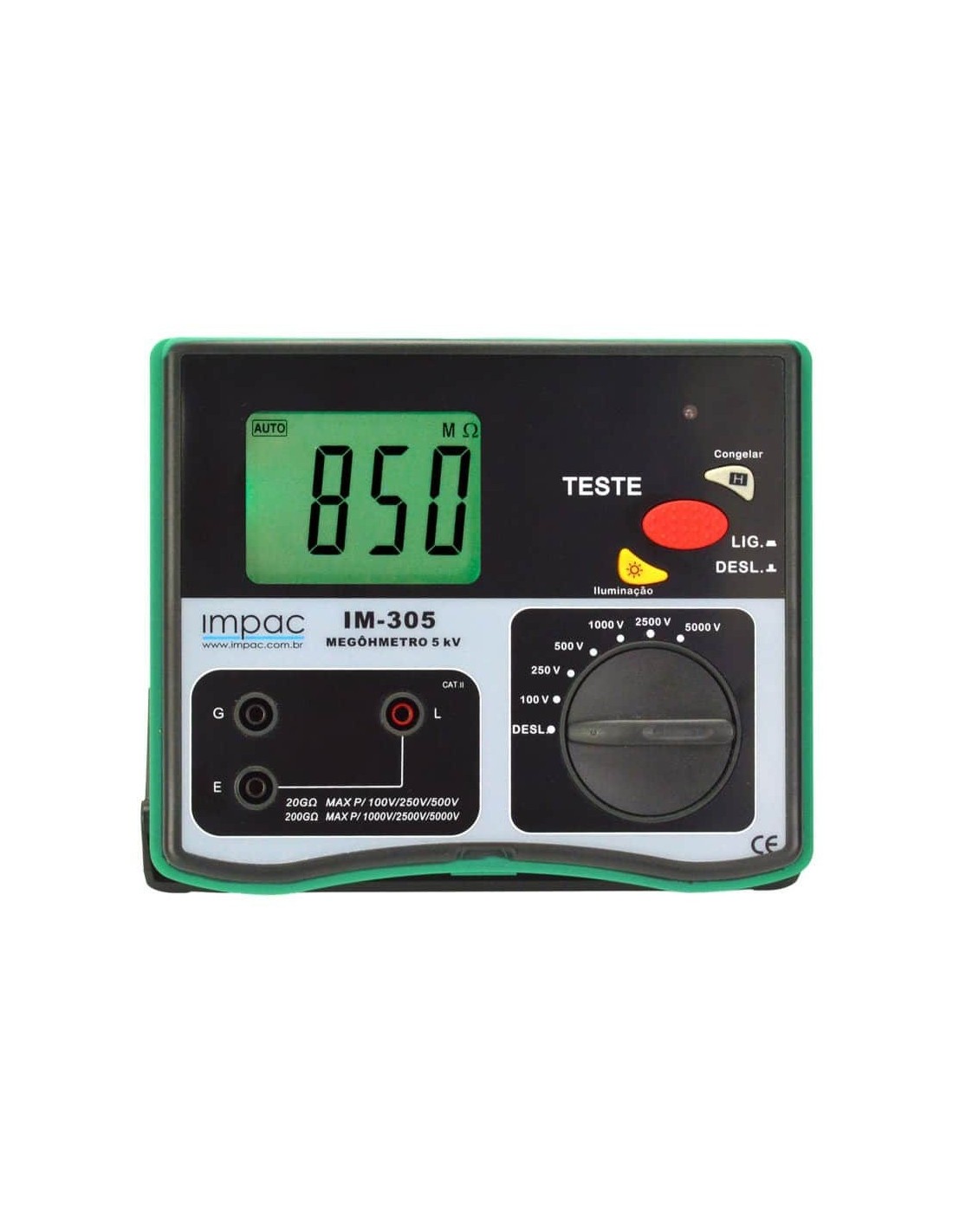

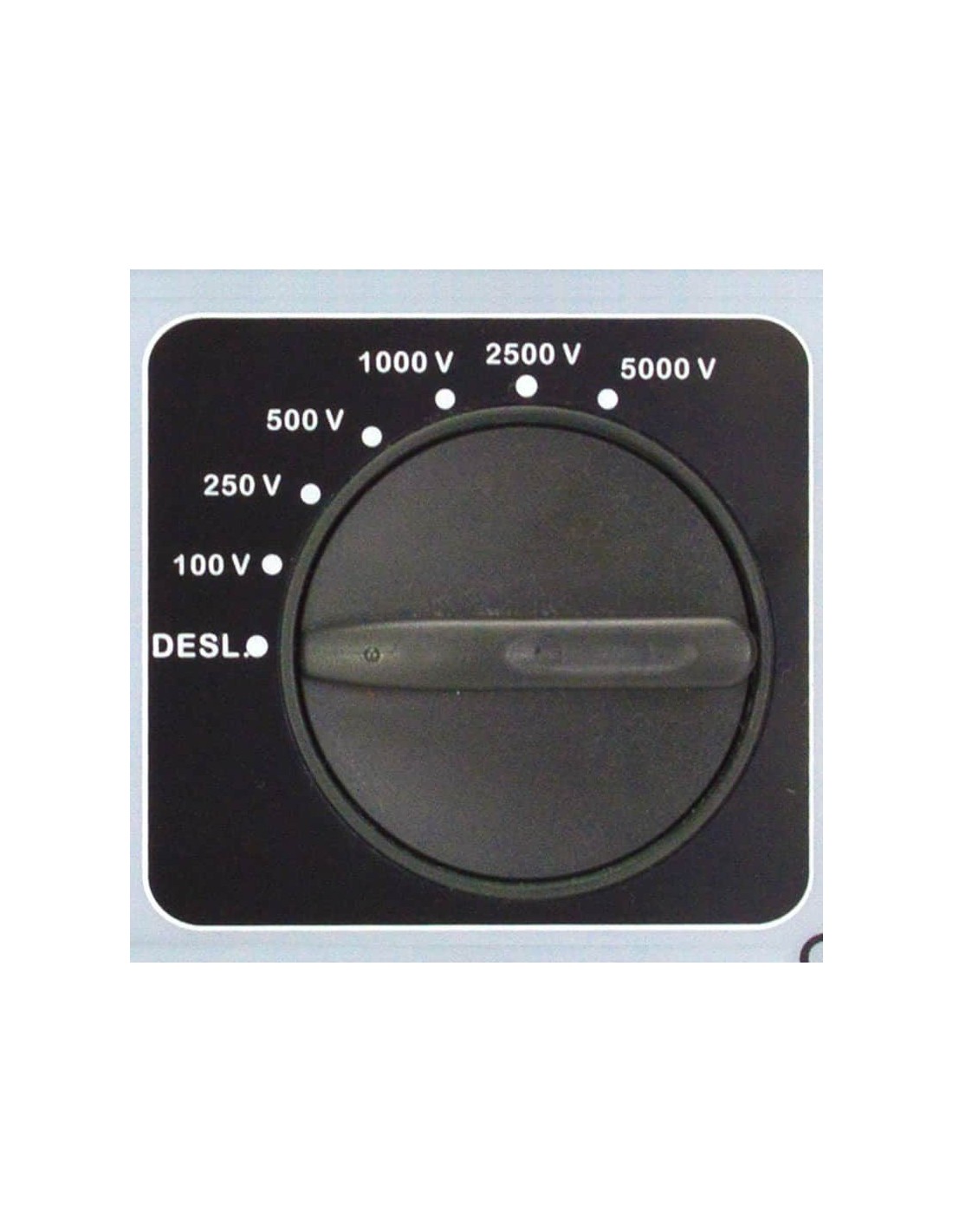

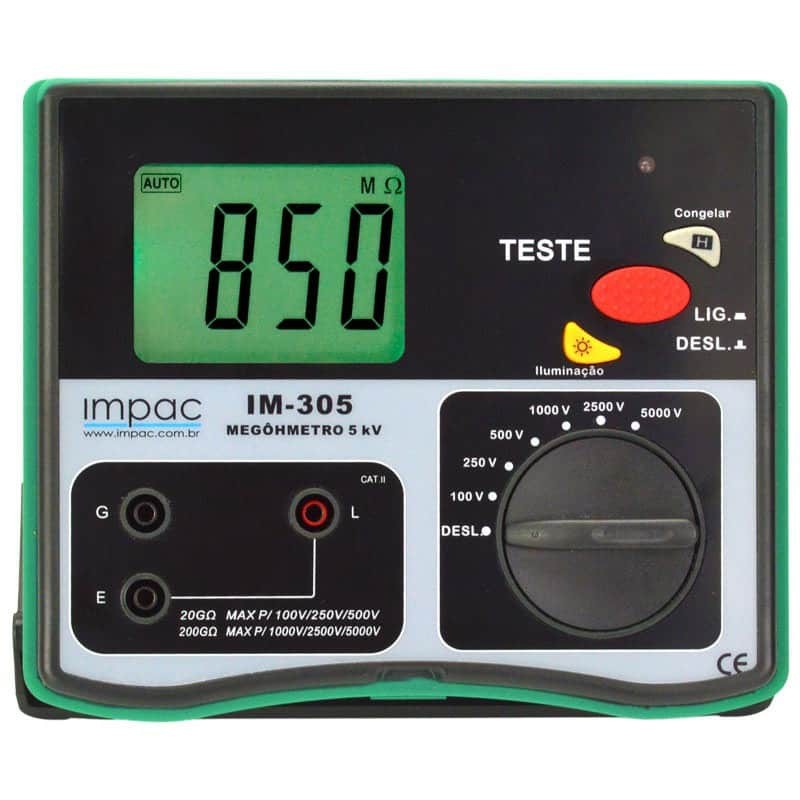

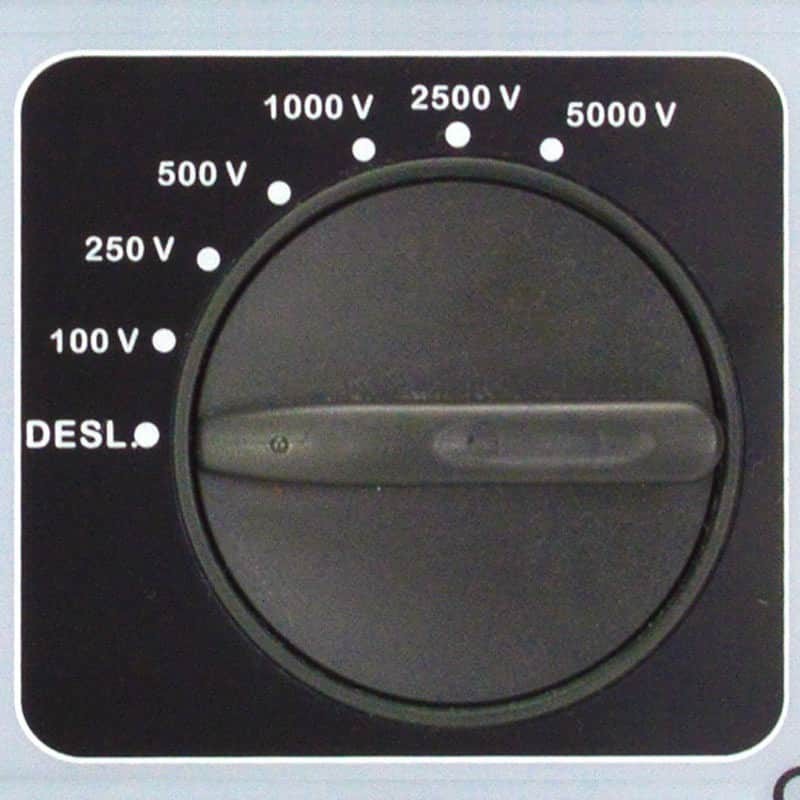

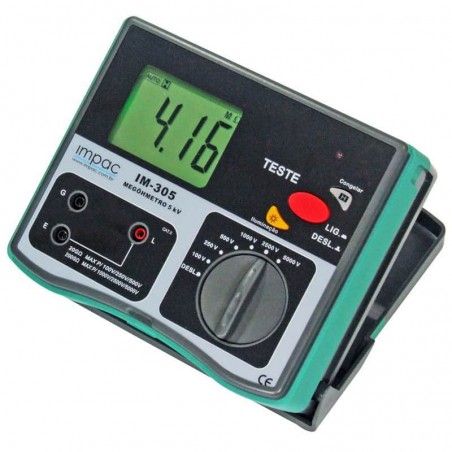

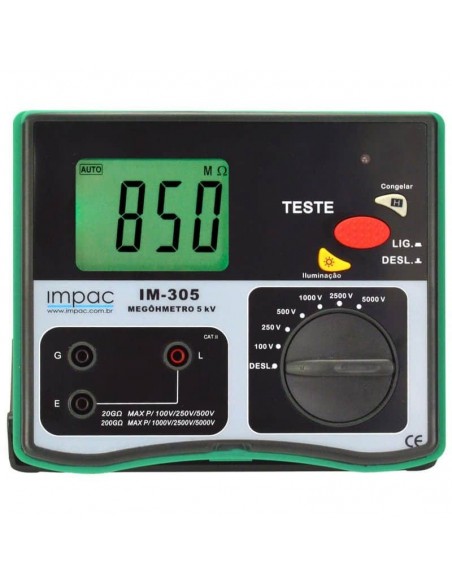

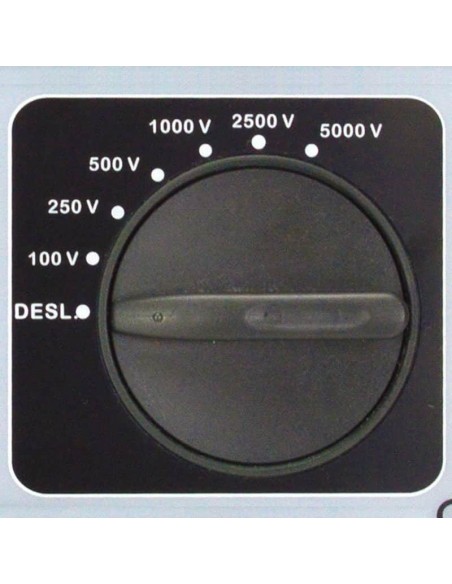

Este Megôhmetro Digital 5000V é leve e portátil, possui amplo mostrador digital de cristal líquido com botão para retroiluminação, botão dedicado à testes, função congelar leitura e chave seletora para a mudança de tensão de forma manual de 6 posições (100V, 250V, 500V, 1000V, 2500V e 5000V).

O megômetro para alta tensão é fornecido com todos os acessórios, composto por uma excelente maleta de transporte, pontas de prova, pilhas e manual de instruções em português.

Megômetro Digital Alta Tensão IM-305 – Princípio de Funcionamento

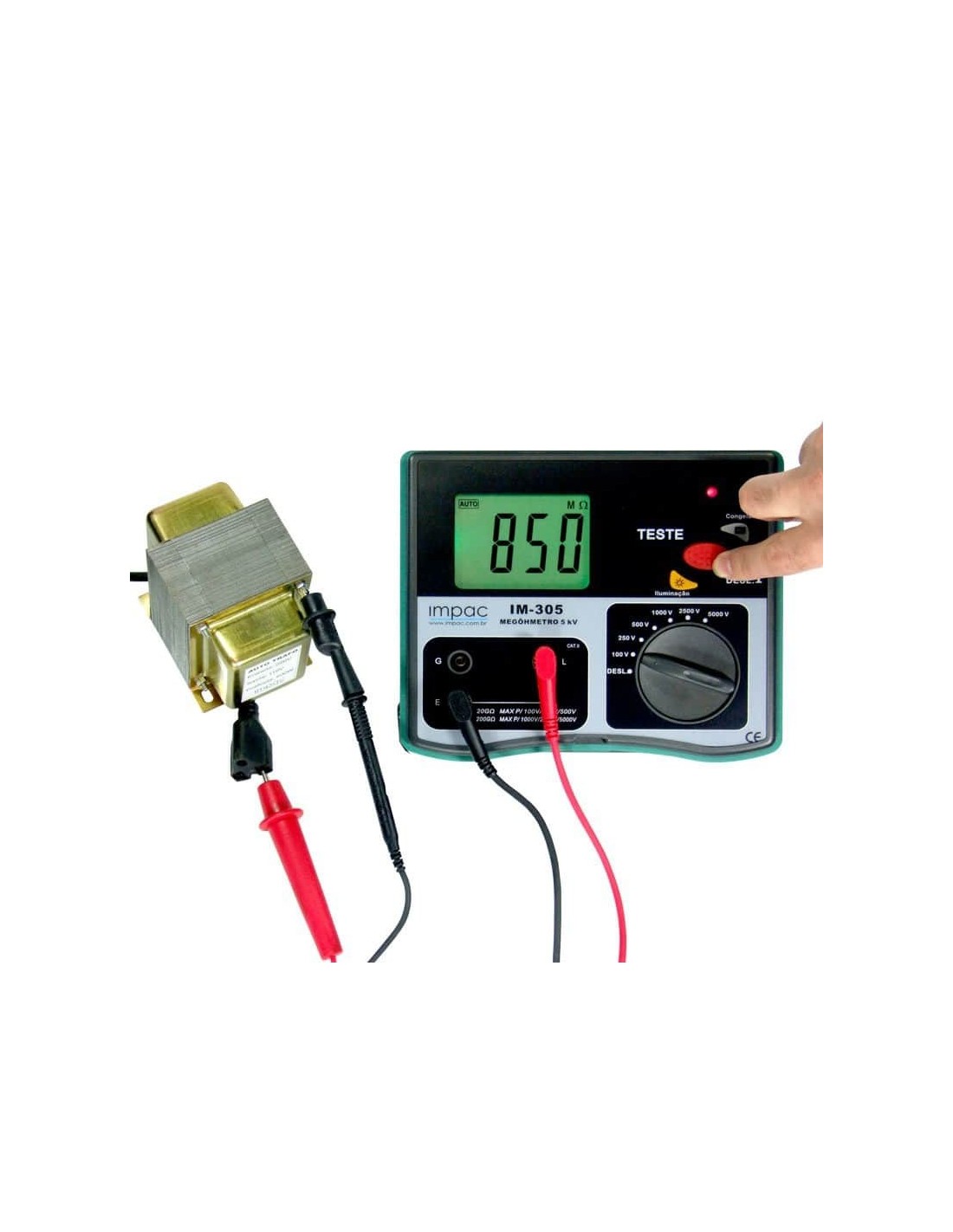

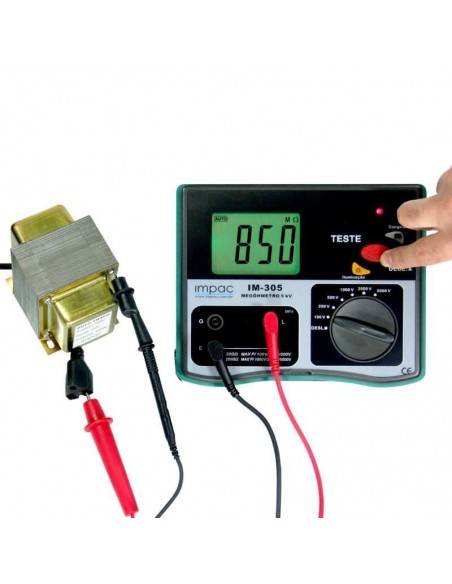

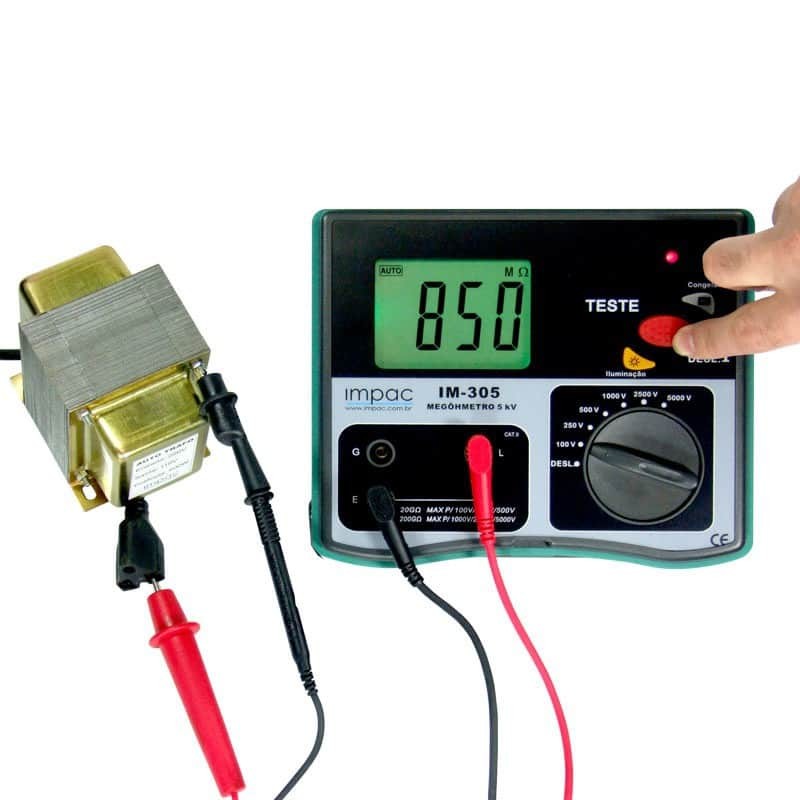

A medição da resistência de isolação com o megôhmetro de 5kv consiste em geração e aplicação de uma tensão que pode variar de 100 até 5000 V em um equipamento, fazendo então a leitura do fluxo de corrente entre duas partes do equipamento (ex: a carcaça de um motor e seu bobinado, o tempo para medir um motor é de 15 segundos,com esse tempo podemos verificar índice de polarização e absorção).

Este megôhmetro digital de alta tensão realizada a medição de valores elevados de resistências elétricas onde o ohmímetro não consegue medir. Ao contrário do multímetro com escala de ohmímetro que utiliza apenas uma pilha de 9 V, o megôhmetro produz uma alta tensão para vencer a grande resistência do componente e determinar pela corrente produzida o quanto vale a resistência do componente medido.

O megôhmetro portátil 5kv é muito utilizado para determinar a isolação de motores e transformadores.

Um exemplo: se um motor elétrico de qualquer instalação esteja parado/desligado durante um período prolongado, 2 dias, por exemplo, onde o mesmo esteja sujeito às intempéries do tempo, faz-se o teste para verificar o nível de umidade no interior do motor, entre enrolamento e carcaça, ou seja, o nível de isolação interna do motor. Com esta leitura o profissional pode avaliar se o motor pode ser ligado ou não.

A regra geral para avaliar esta isolação é:1 MegaOHM + 1KOHMs/Volt EX: alimentação 240Vac = 1,240 MegaOHM

Megômetro Digital Alta Tensão IM-305 Impac - Medição de Resistência de Isolação

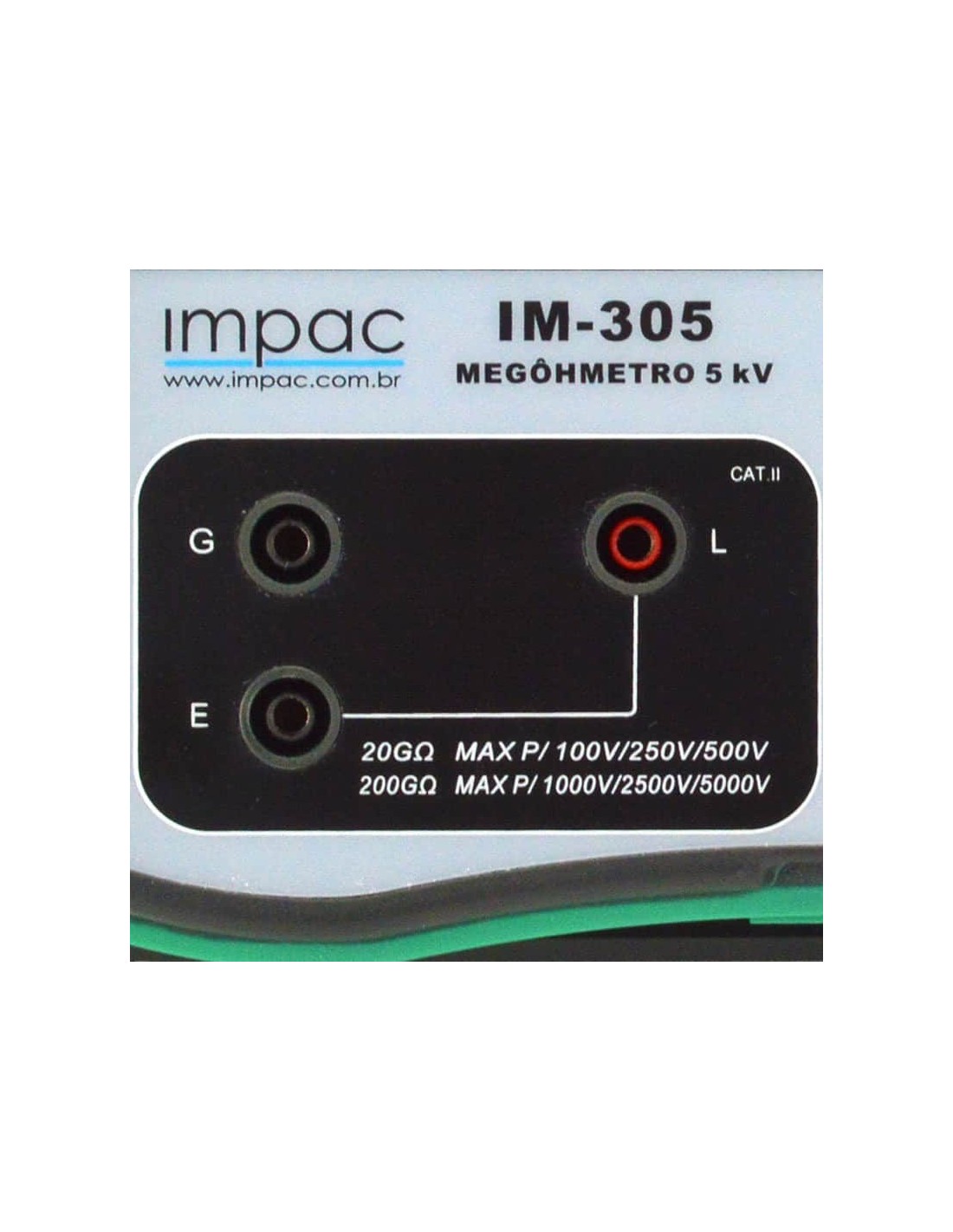

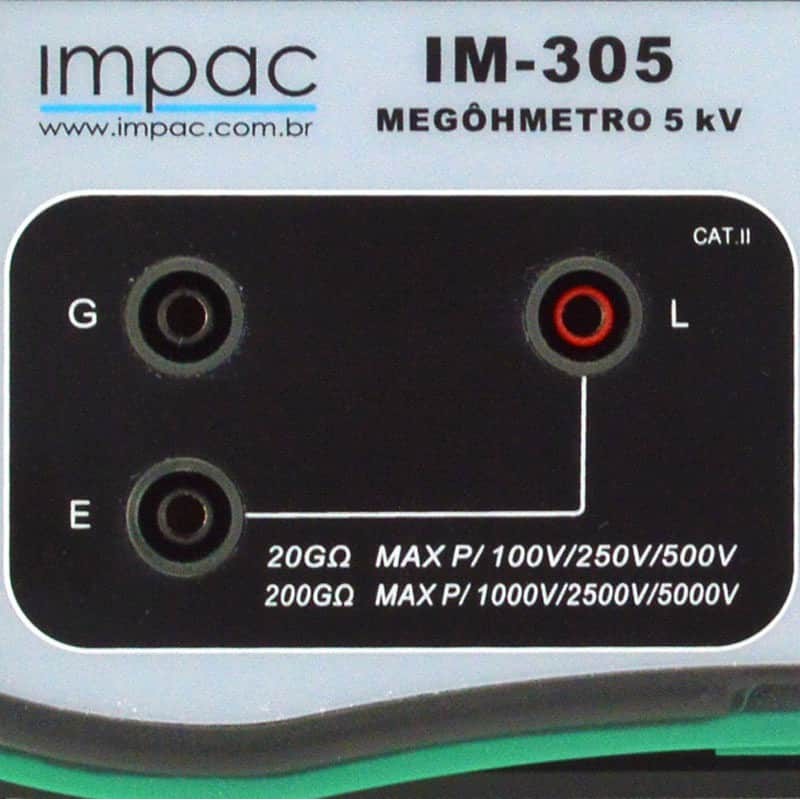

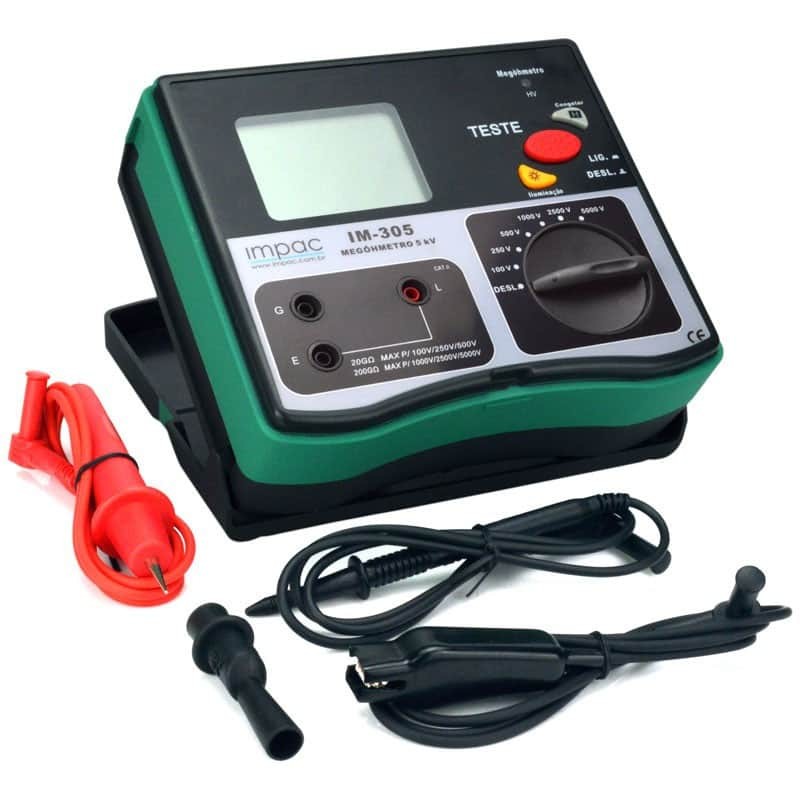

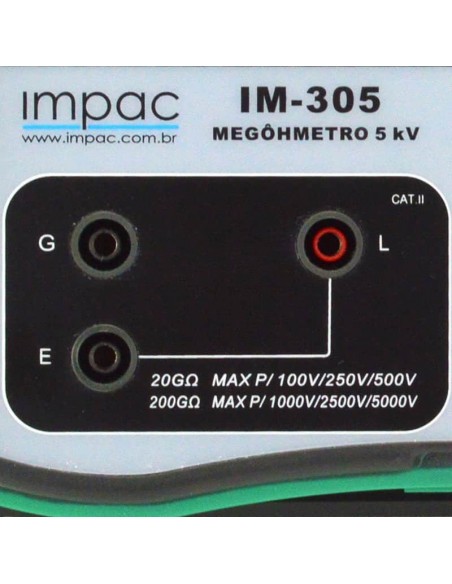

Nosso megômetro para alta tensão IM-305 é acompanhado de um cabo na cor preta com uma das extremidades tipo jacaré para fixação em carcaças mais robustas ou fiação de bobinas o outro na cor vermelha com ponta preparada para resistir alta tensão, fazendo com que o operador fique seguro no momento do teste, acompanha também um terceiro cabo que deverá ser utilizado para medição da tensão da rede em conjunto com a ponta do cabo vermelho, mais um jacaré de reserva.

É importantíssimo antes de executar o teste resistência de isolação, desconectar a alimentação elétrica dos fios, para eliminar qualquer tensão nas bobinas ou circuitos. Qualquer fio a ser testado, deve de estar completamente desconectado em ambas as extremidades do circuito.

Se o teste for realizado num motor elétrico para verificação das bobinas, também deve desligar todos os fios de alimentação do motor.

Megômetro Digital Alta Tensão 5KV IM-305 Impac

Nosso megômetro digital 5kv IM-305 possui uma escala superior até 5000V para testar a resistência de isolação em geradores, transformadores, motores e instalações de fios, a grande vantagem de possuir este nível de aplicação de tensão de 5000V é quando se tratar de grandes transformadores e grandes bitolas de cabos, exigindo uma tensão superior.

Megômetro Digital Alta Tensão 5000V IM-305 - Acessórios

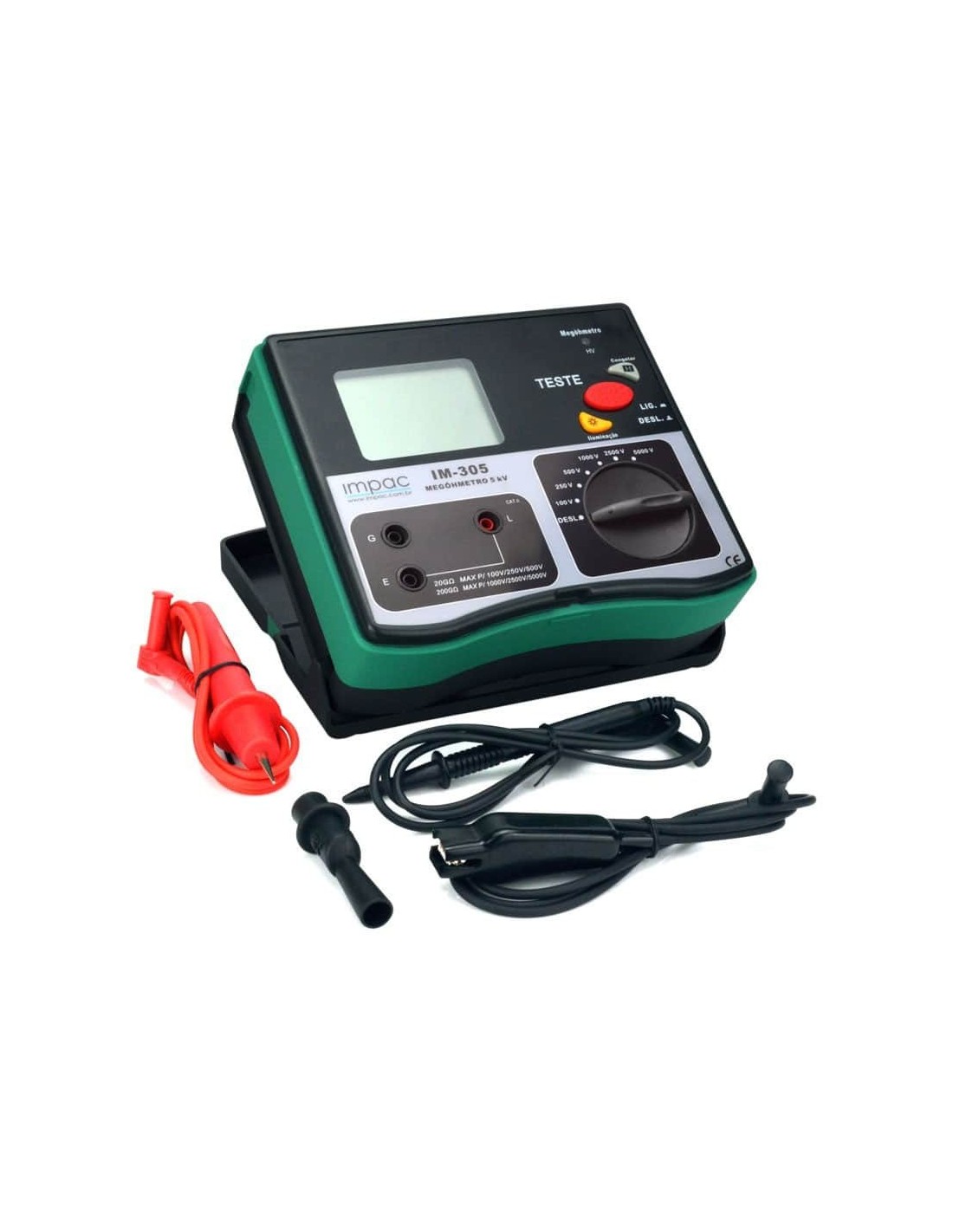

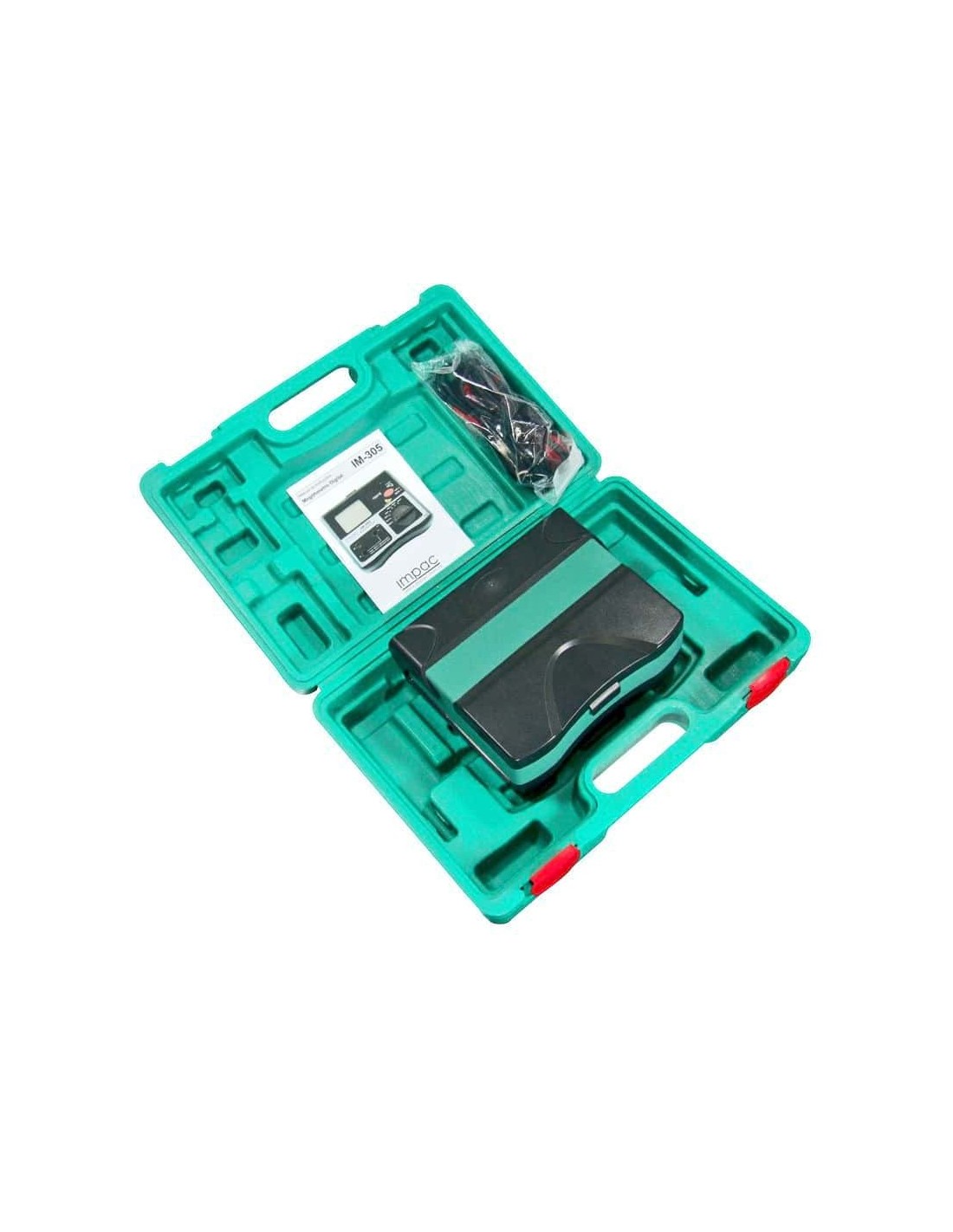

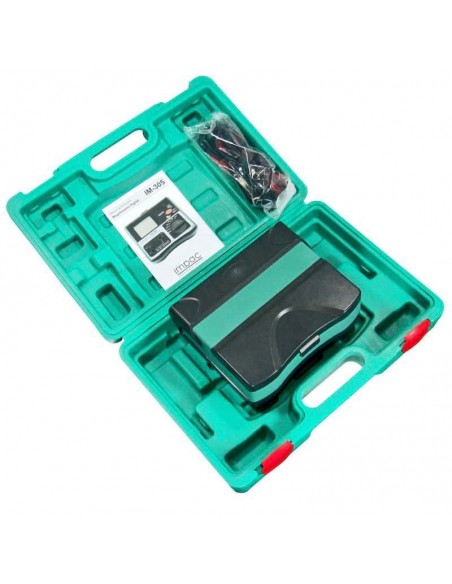

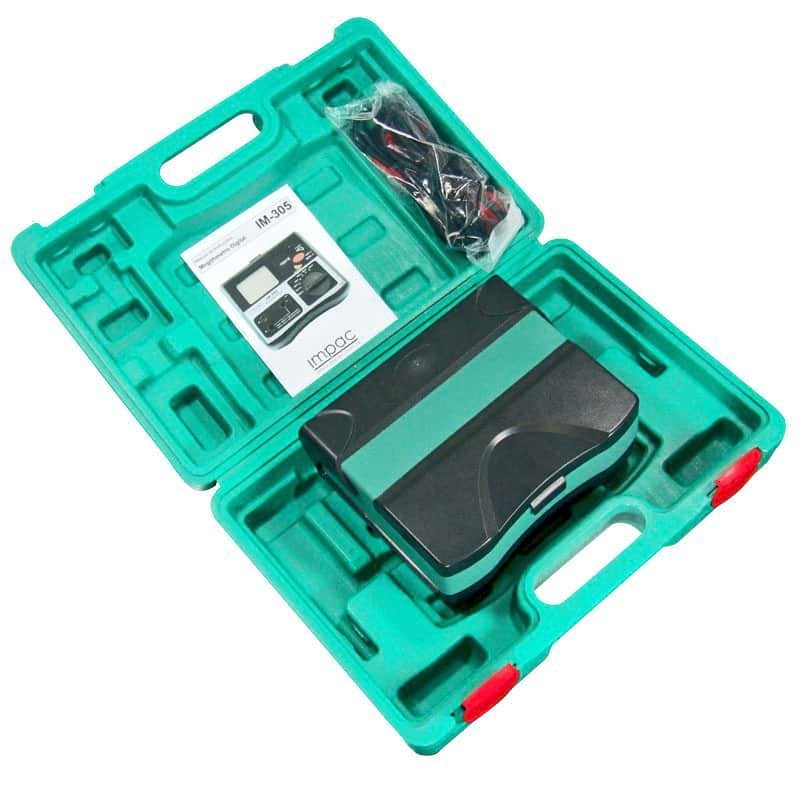

O IM-305 é devidamente acomodado numa mala plastica e fornecido com 3 pontas de teste, 1 ponta tipo jacaré avulso, 8 pilhas de 1,5V e manual em português.

Megômetro Digital Portátil 5000V IM-305 Impac - Aplicações

Dentre inumeras aplicações o megômetro digital de alta tensão 5000V IM-305 é bastante requisitado para medição de resistência de isolação em bobinas de motores, transformadores, cabeamentos, bobinas de relés, etc

Megômetro Digital Portátil 5000V IM-305 Impac - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Megôhmetro Digital 5KV IM-305 Impac ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.



Características Megôhmetro Digital 5KV IM-305 Impac

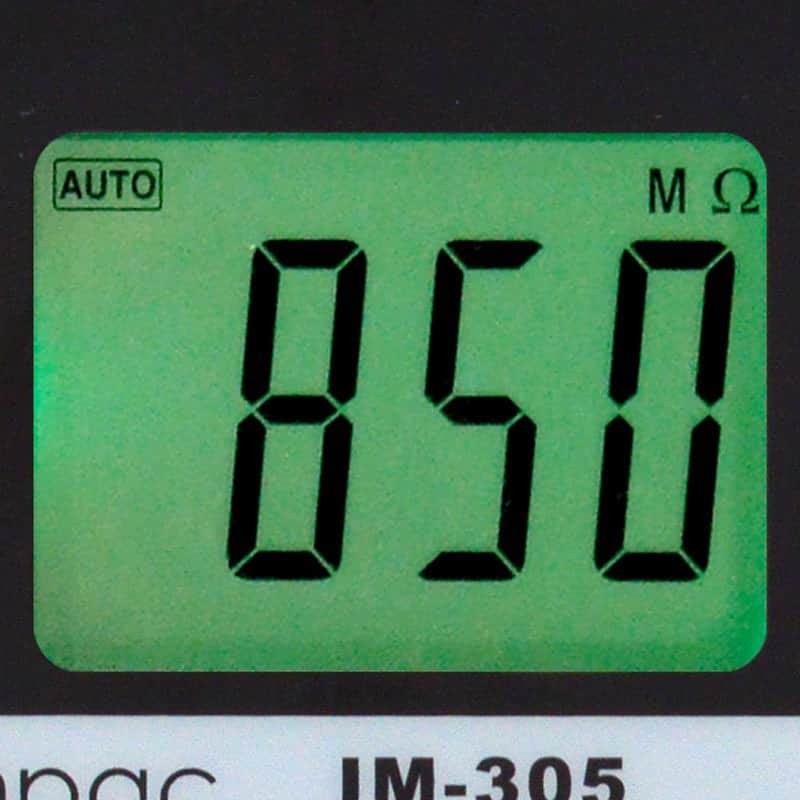

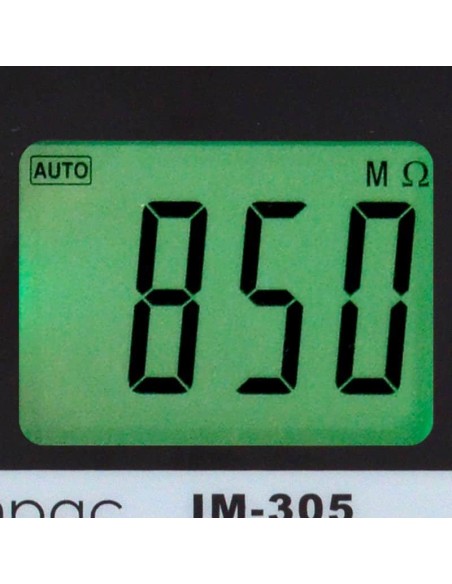

Mostrador Cristal líquido LCD de 3½ dígitos, 1999 contagens
Tensão de Teste 100/ 250V / 500V / 1000V / 2500V/ 5000V
Tensão Saída 90 a 110% da tensão de teste
Escala Resistência 0,1M ~ 20 GΩ
Precisão 0 a 200 MΩ (3%+5dig)
200 MΩ ~ 10 GΩ (5%+5dig)
10 GΩ ~ 200 GΩ (10%+10dig)
Resolução 0,01 MΩ
Escala Tensão CA 0 ~ 600V
Precisão 2% + 5 dígitos
Resolução 1V
Congelamento de leitura Sim
Temperatura de operação 0 ~ 40°C
Umidade de operação < 80%UR
Alimentação 8 Pilhas AA inclusas
Dimensões 190 x 155 x 75 mm
Peso (embalado) 1400g
Acompanha Estojo para transporte, ponta de prova com sensor (vermelha),
ponta de prova blindada c/ adaptador jacaré, ponta de prova jacaré,
6 pilhas de 1,5V "AA" e manual de instruções em português.
* Características sujeitas a alteração sem prévio aviso
