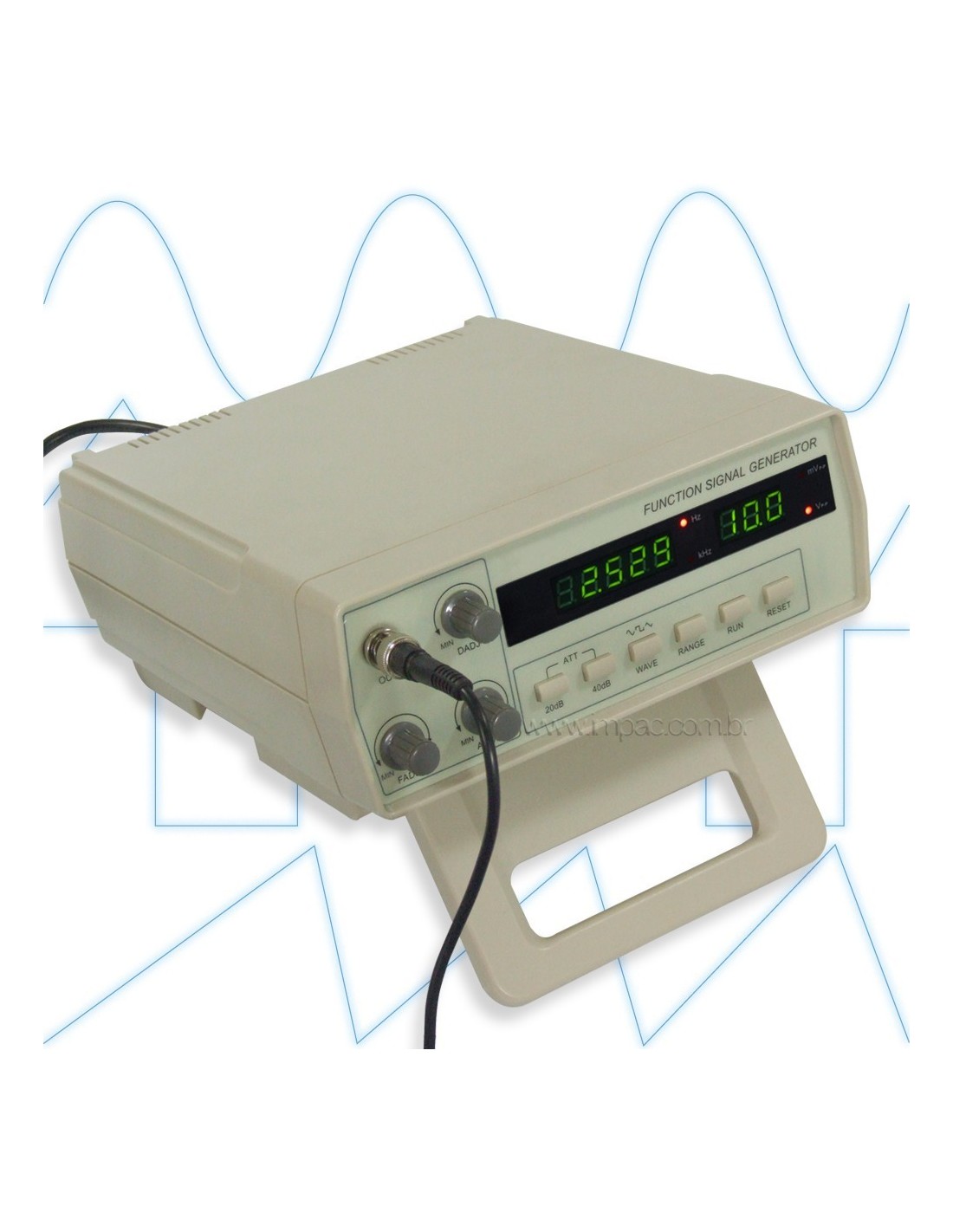

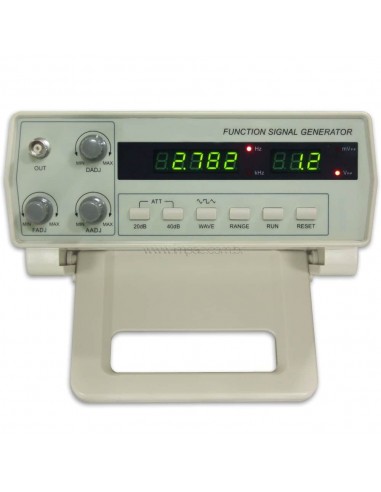

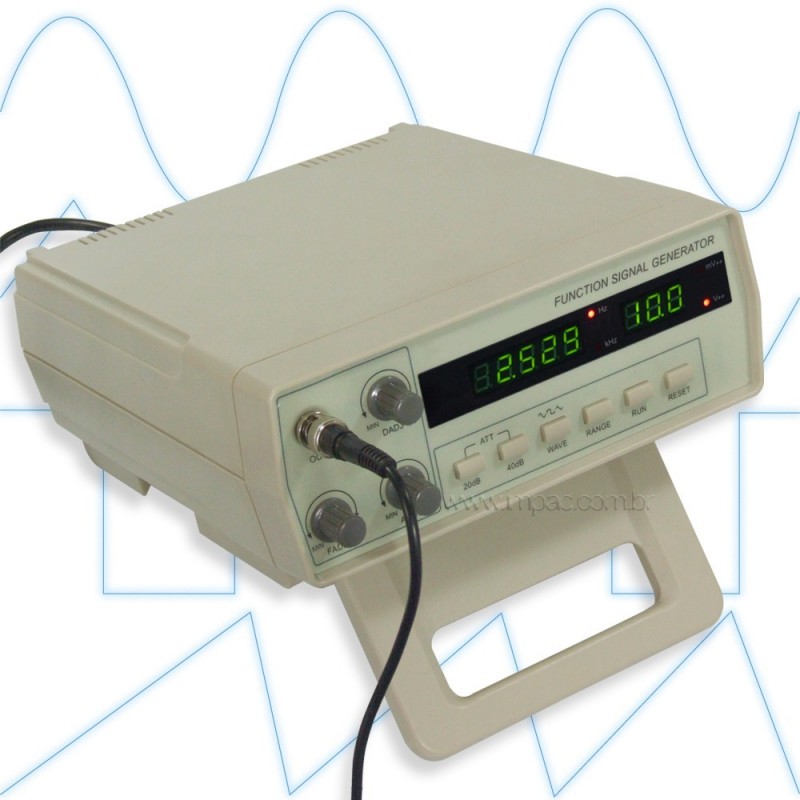

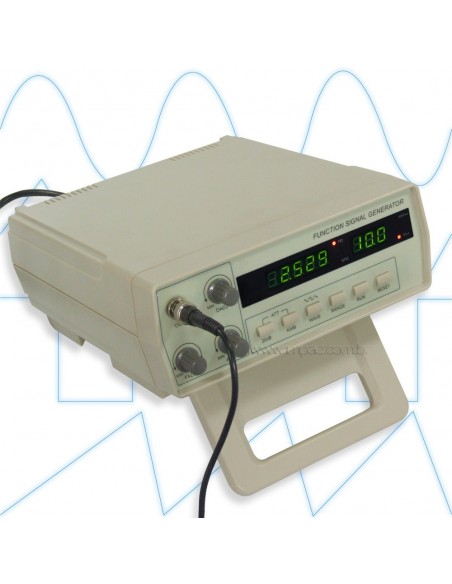

O Gerador de funções senoidal quadrada e triangular de 2MHz Impac IP-2002 é um gerador de sinal que pode gerar sinais com formas de ondas senoidal, quadrada, retangular, triangular ou dente de serra. A frequência e amplitude do sinal gerado podem ser ajustadas continuamente. A frequência pode ser selecionada entre de 0,2 Hz à 2 MHz.



Gerador de Funções Senoidal Quadrada Triangular 2MHz Impac IP-2002

O Gerador de funções senoidal quadrada e triangular de 2MHz Impac IP-2002 é um gerador de sinal que pode gerar sinais com formas de ondas senoidal, quadrada, retangular, triangular ou dente de serra. A frequência e amplitude do sinal gerado podem ser ajustadas continuamente. A frequência pode ser selecionada entre de 0,2 Hz à 2 MHz.

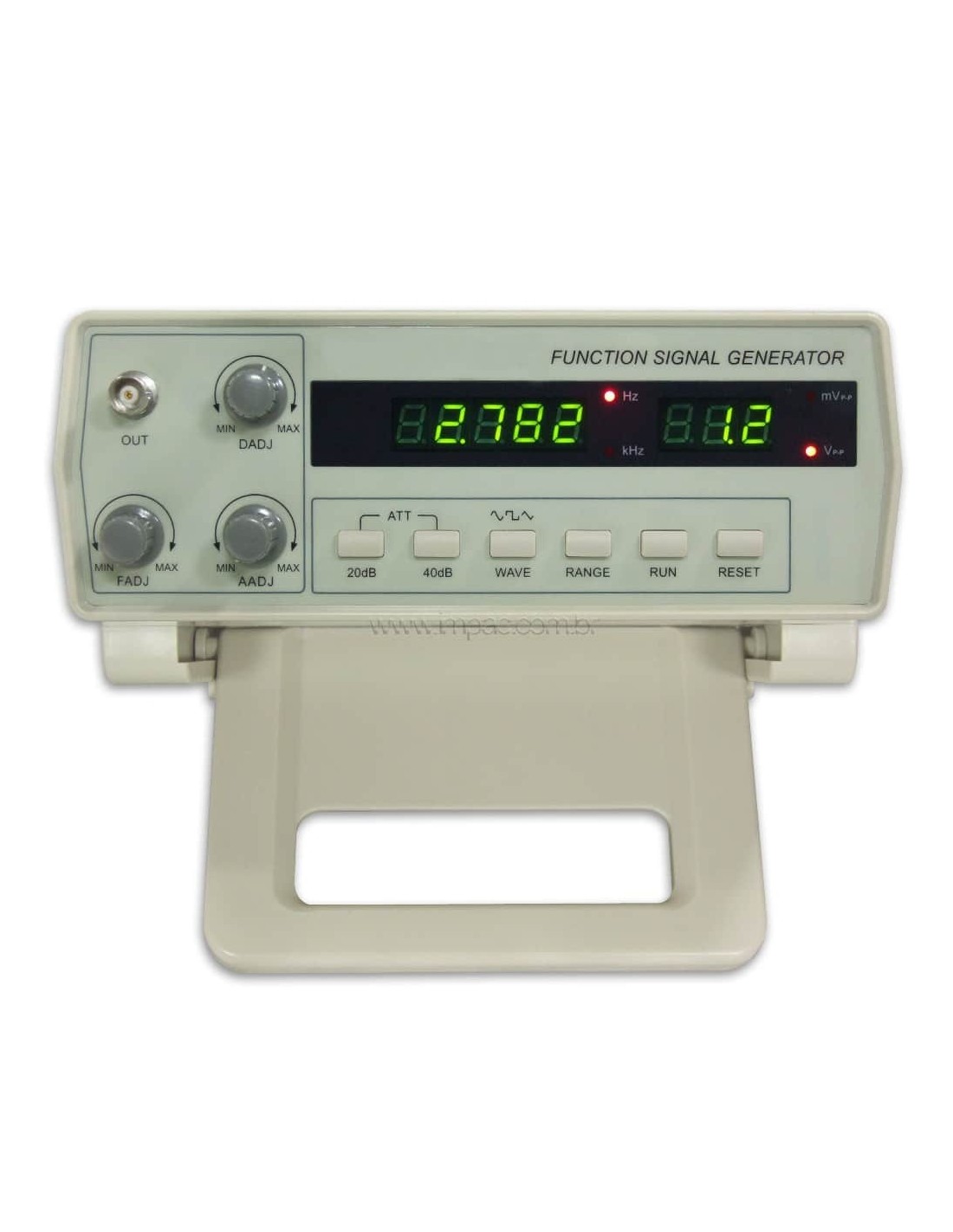

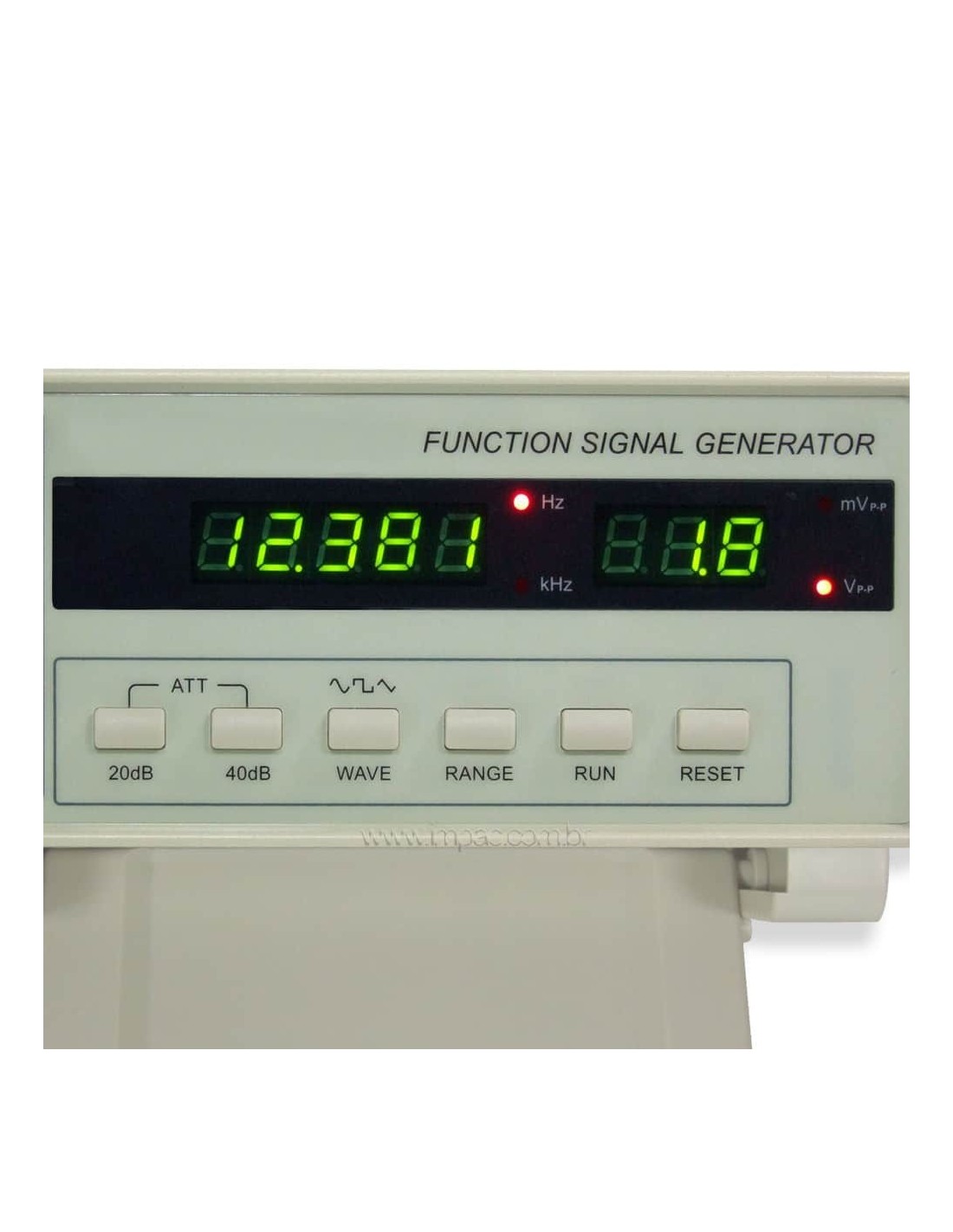

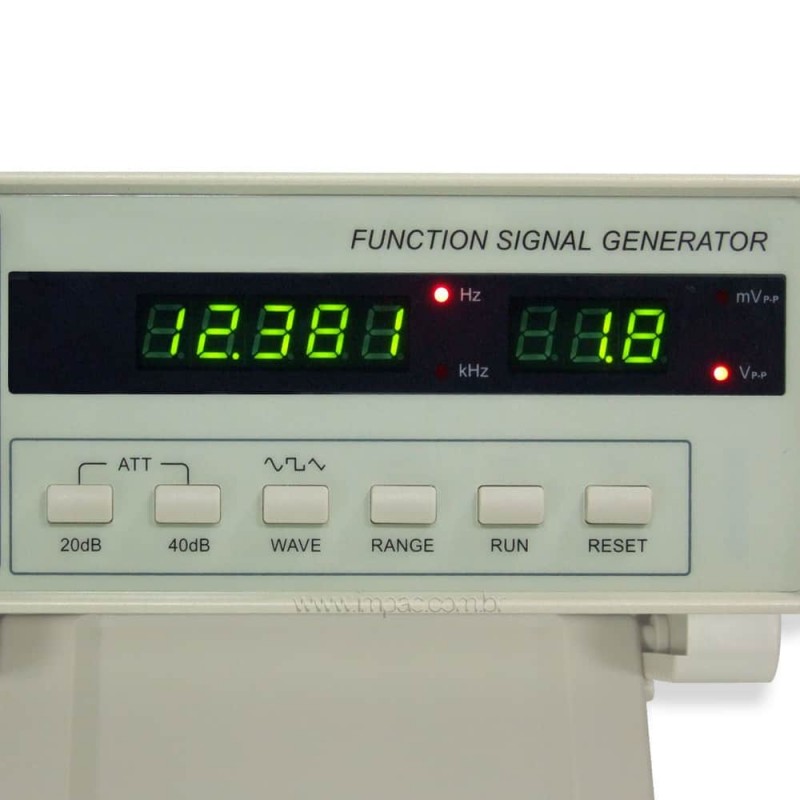

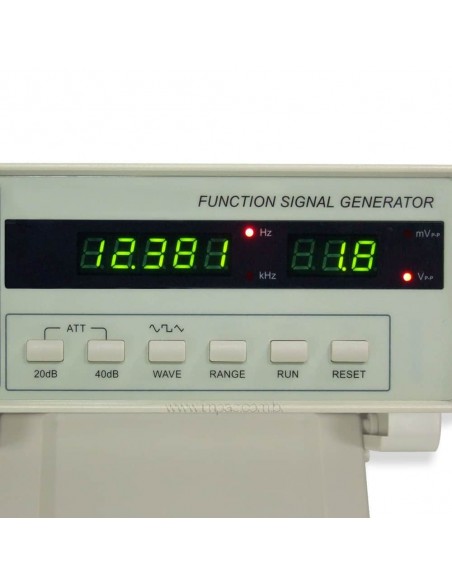

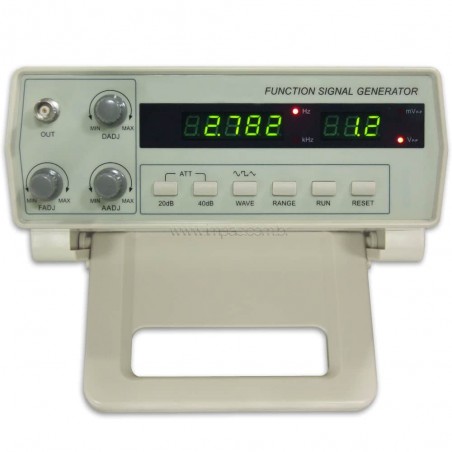

Este gerador de funções possui mostrador duplo LED, um de 5 dígitos para a  indicar a frequência na função escolhida e outro de 3 dígitos para indicação da amplitude do sinal. É um instrumento de bancada de excelente relação preço / qualidade ideal para ser utilizado em laboratórios de eletrônica tanto por engenheiros eletrônicos como técnicos e ou estudantes da área.

Gerador de função - Onda Senoidal

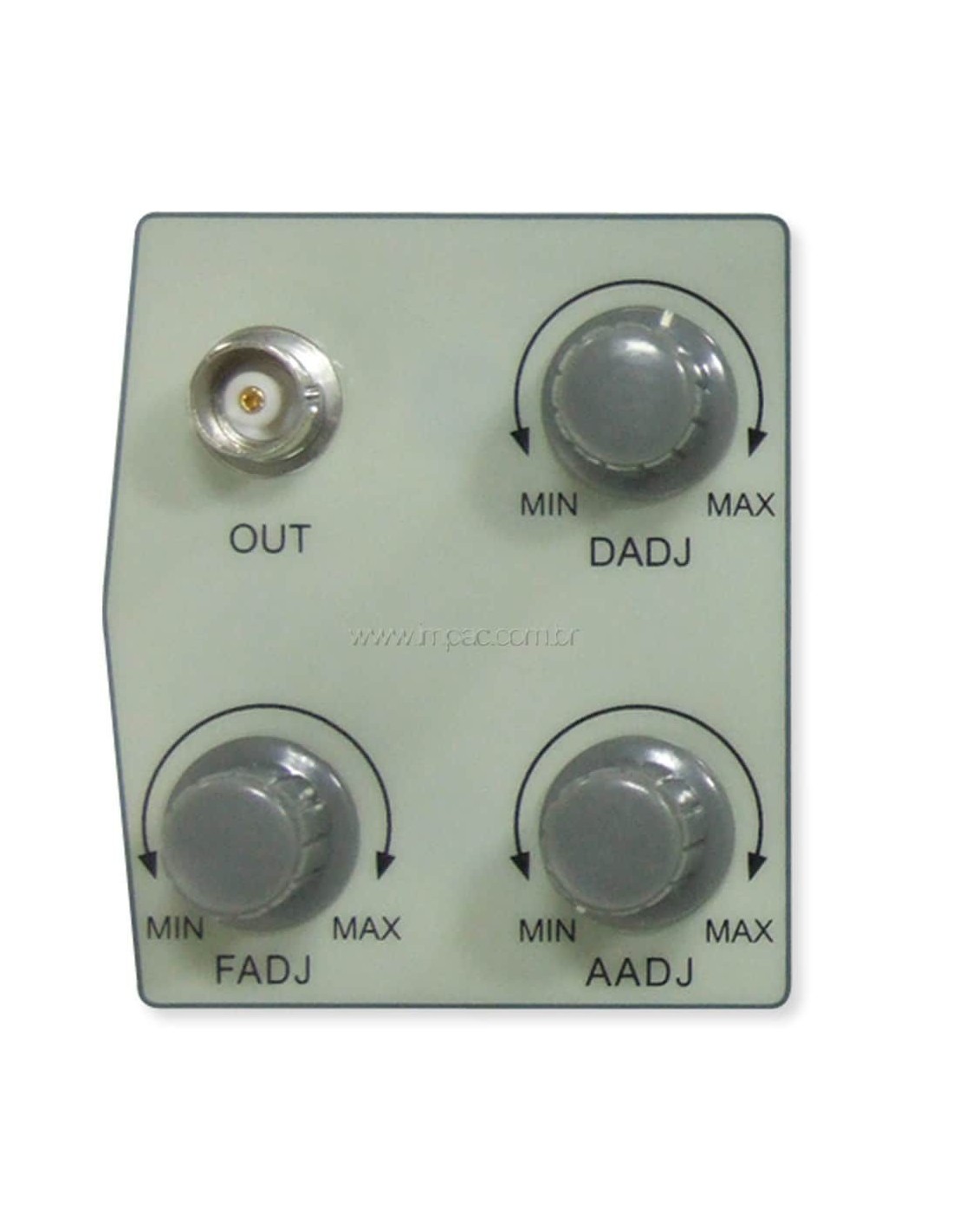

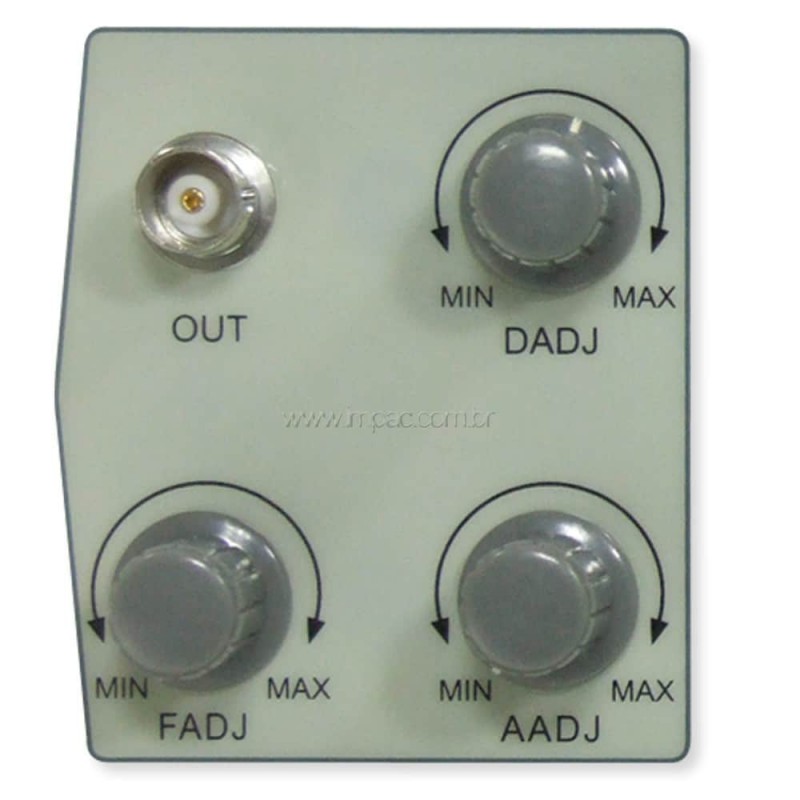

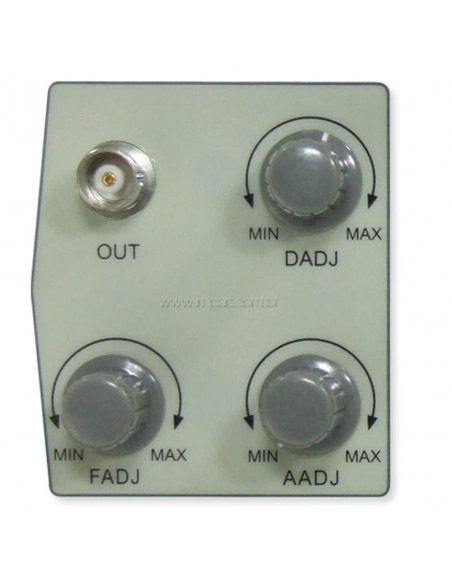

O gerador de funções IP-2002 da Impac gera ondas senoidais com distorção máxima de 2%, opera em 7 escalas diferentes de frequência,  o que possibilita um ajuste mais preciso no potenciômetro de frequência. A amplitude pode ser controlada de duas formas diferentes, uma através do potenciômetro de saída e outra através das chaves de atenuação (20 dB e 40 dB) sendo o valor pico a pico da saída indicado no indicar digital auxiliar. A simetria da onda pode ser ajustada, permitindo a geração tanto de senoides puras como com assimetrias (distorcidas).

Gerador de função - Onda Triangular e Dente de Serra

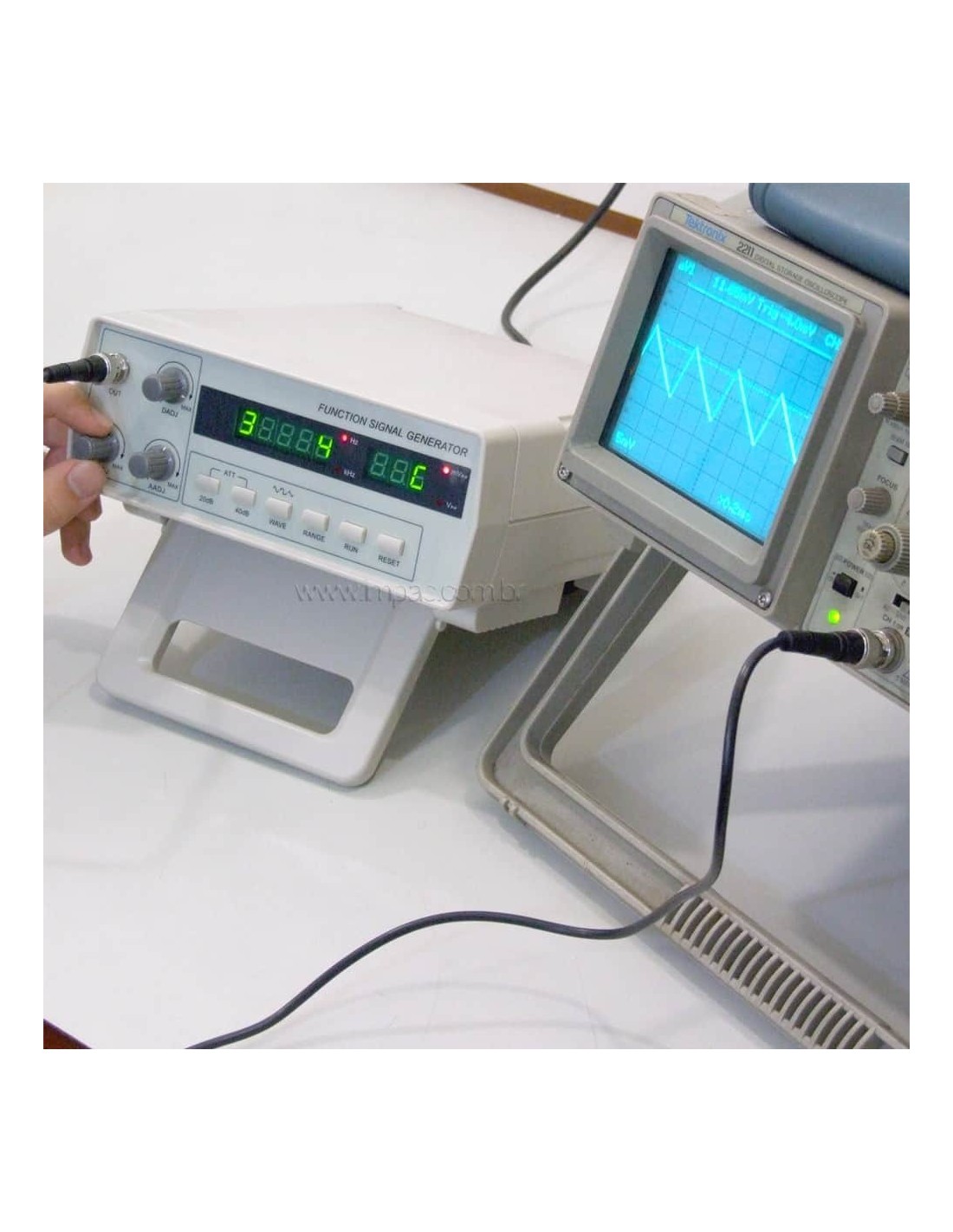

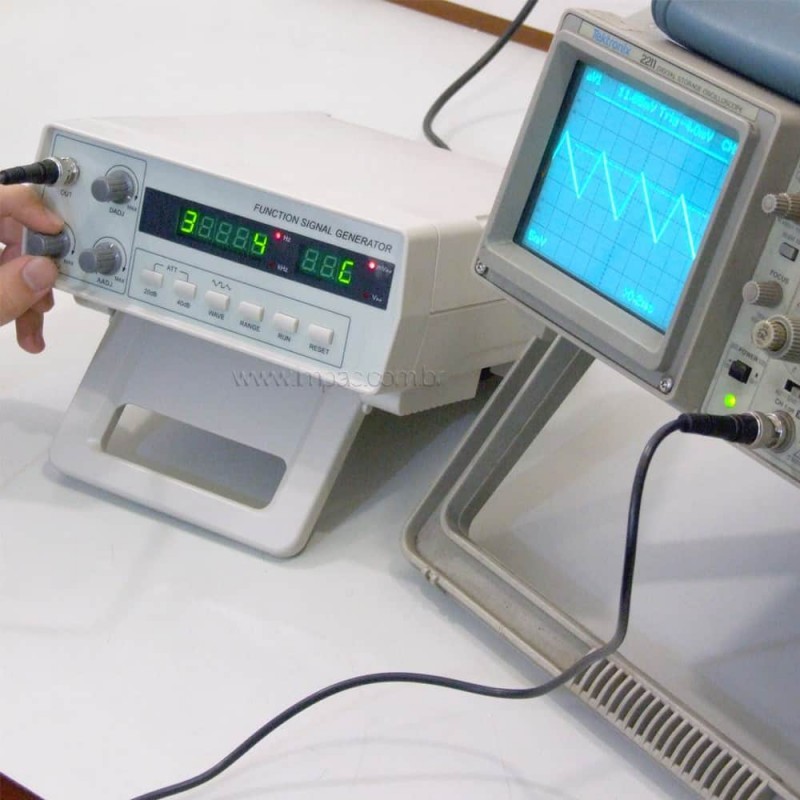

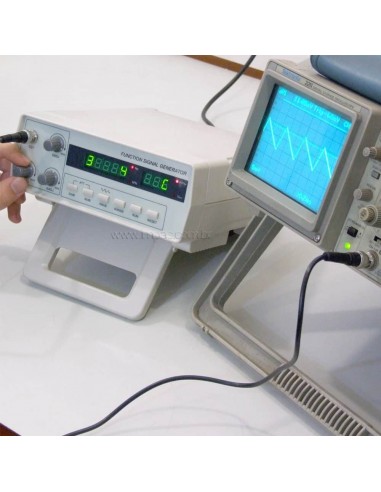

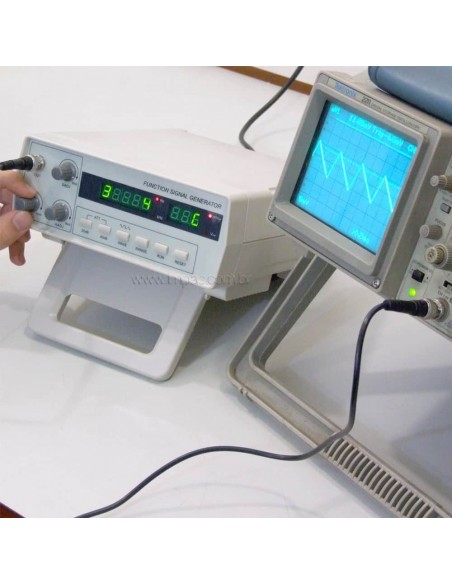

Este gerador de sinais também tem disponível a forma de onda triangular e dente de serra, com as mesmas escalas e possibilidades já explicadas acima para a onda senoidal. A onda dente de serra é especialmente útil para o teste de sistemas que tenha cinescópios como TV e osciloscópios, bem como para teste de comparadores e moduladores PWM.

Gerador de função - Onda Quadrada

Todo circuito digital necessita de um sinal de relógio "clock", no modo gerador de função quadrada, pode-se usar o gerador para produzir sinais de "clock" para contadores, microprocessadores, entradas e saídas digitais, é possível gerar desde sinais muito lentos como 0,2 Hz até sinais de 2 MHz.

Gerador de função - Acessórios

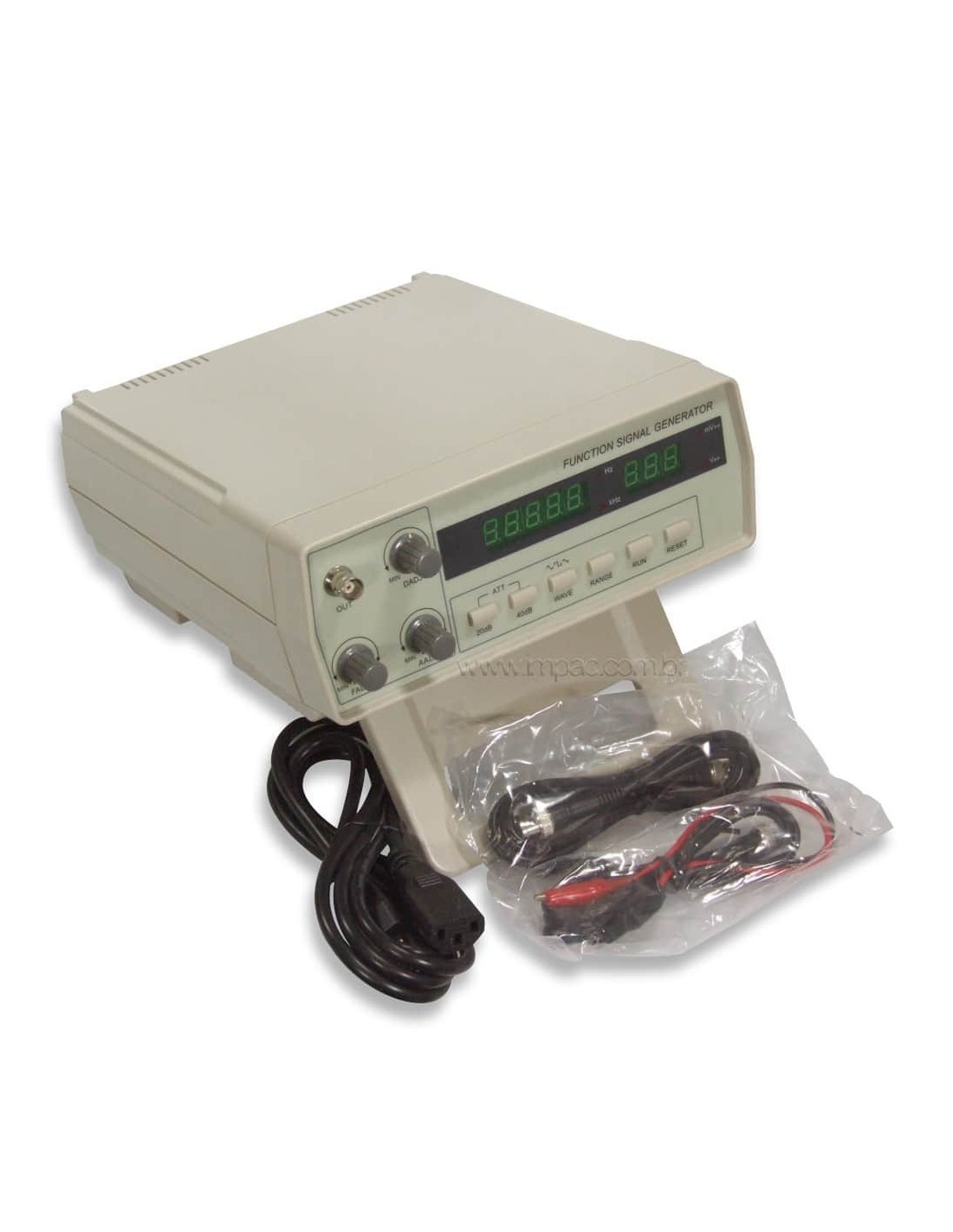

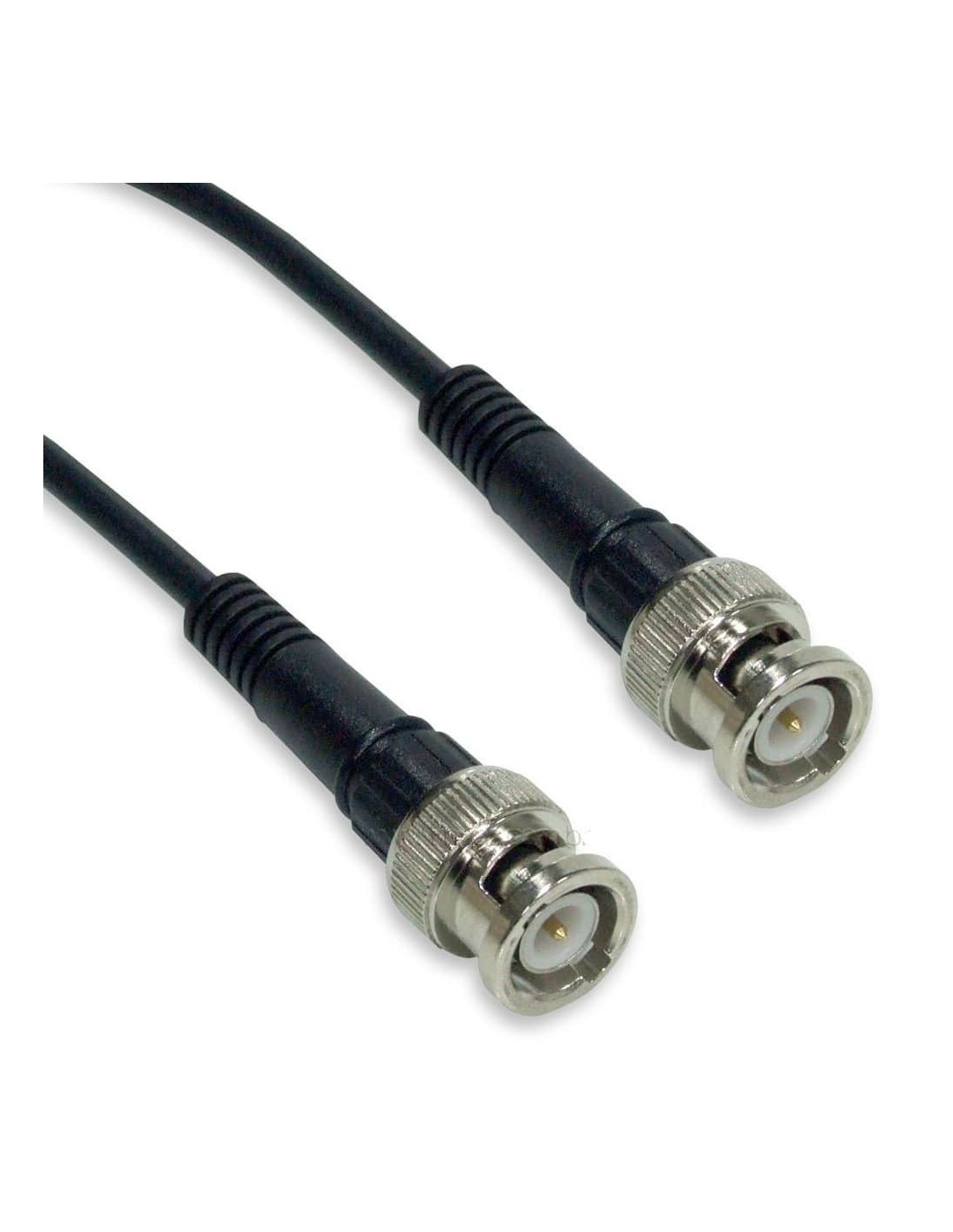

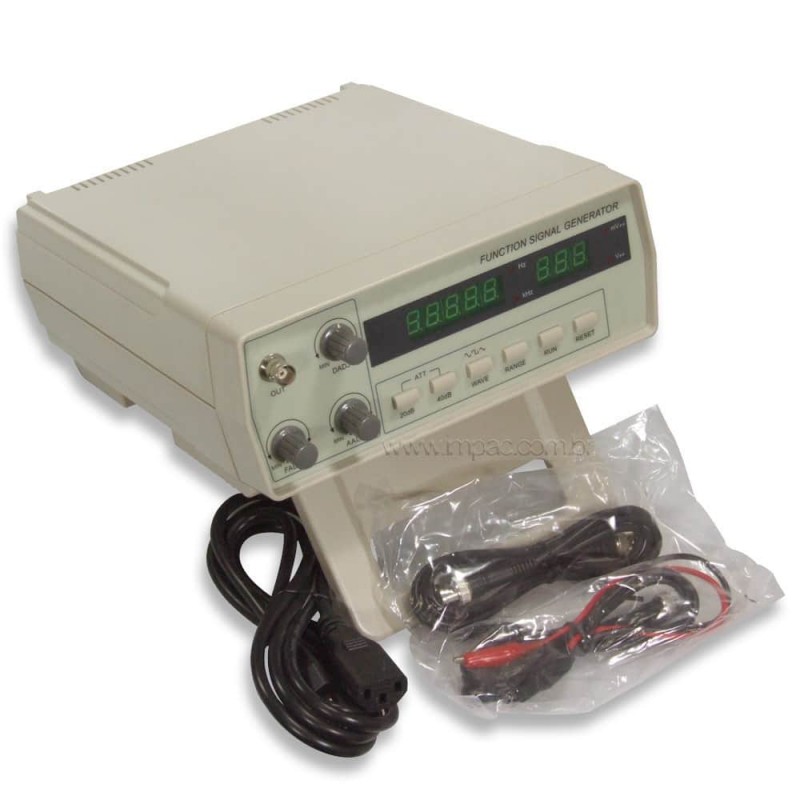

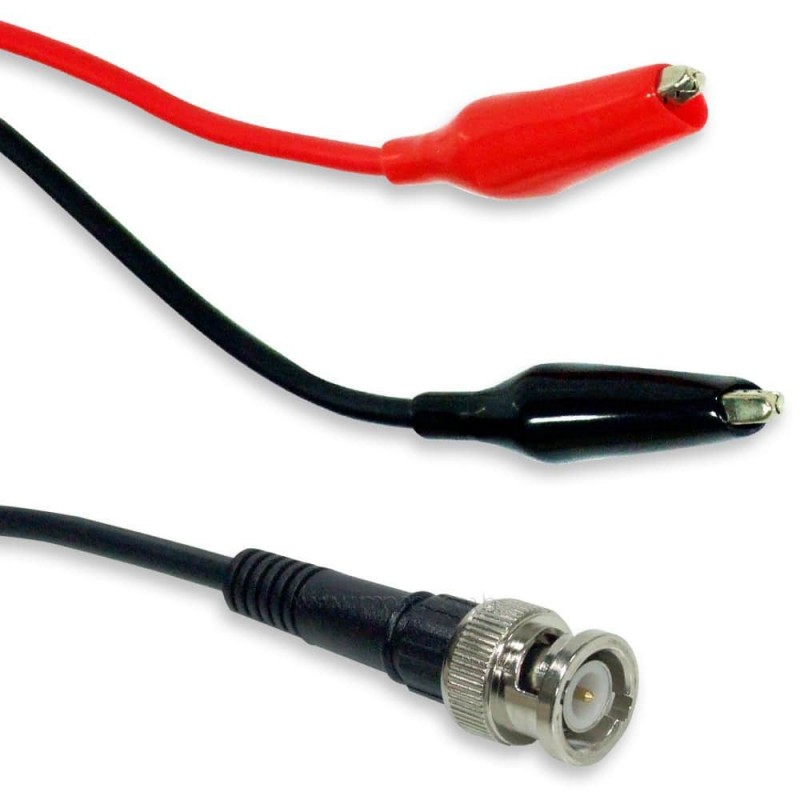

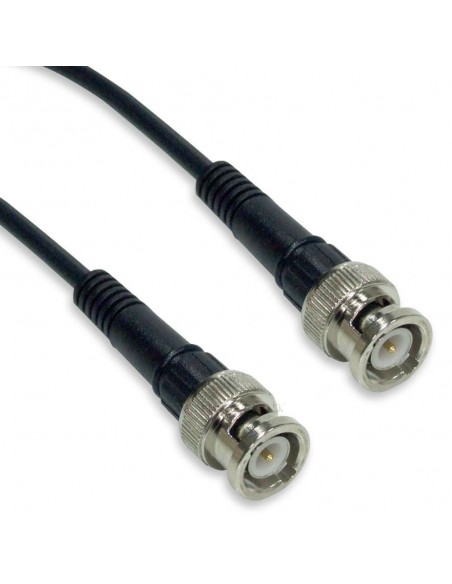

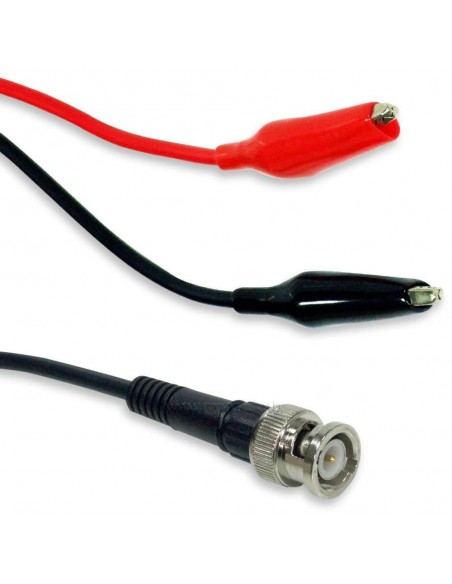

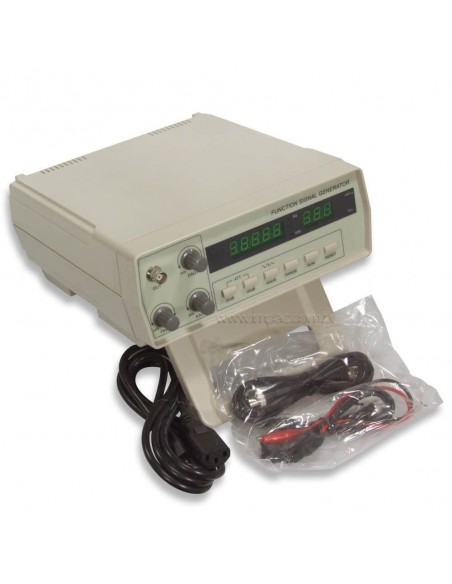

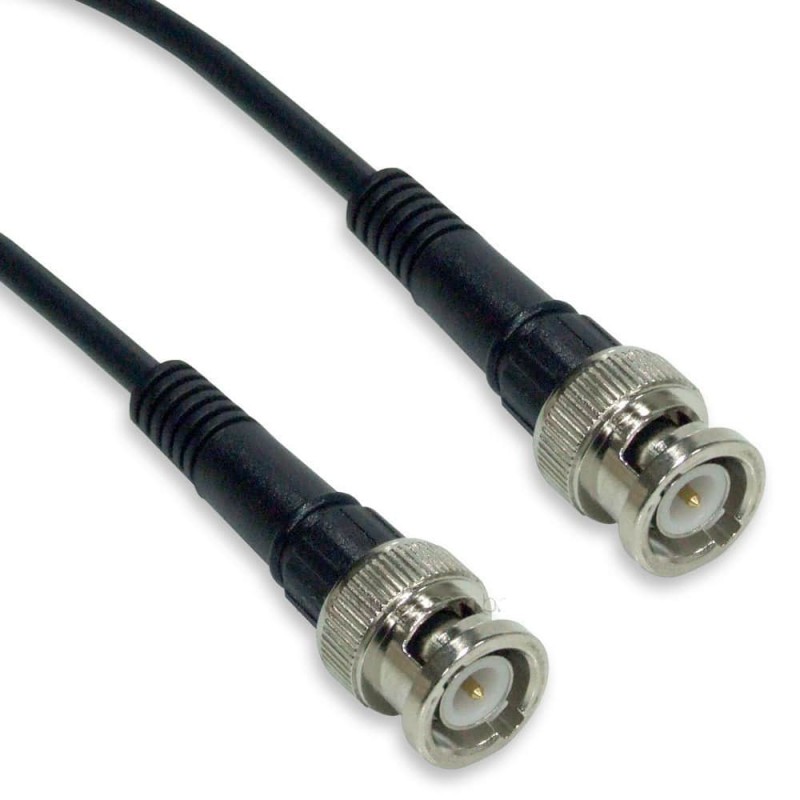

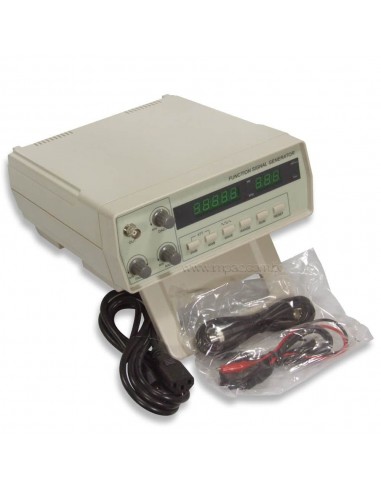

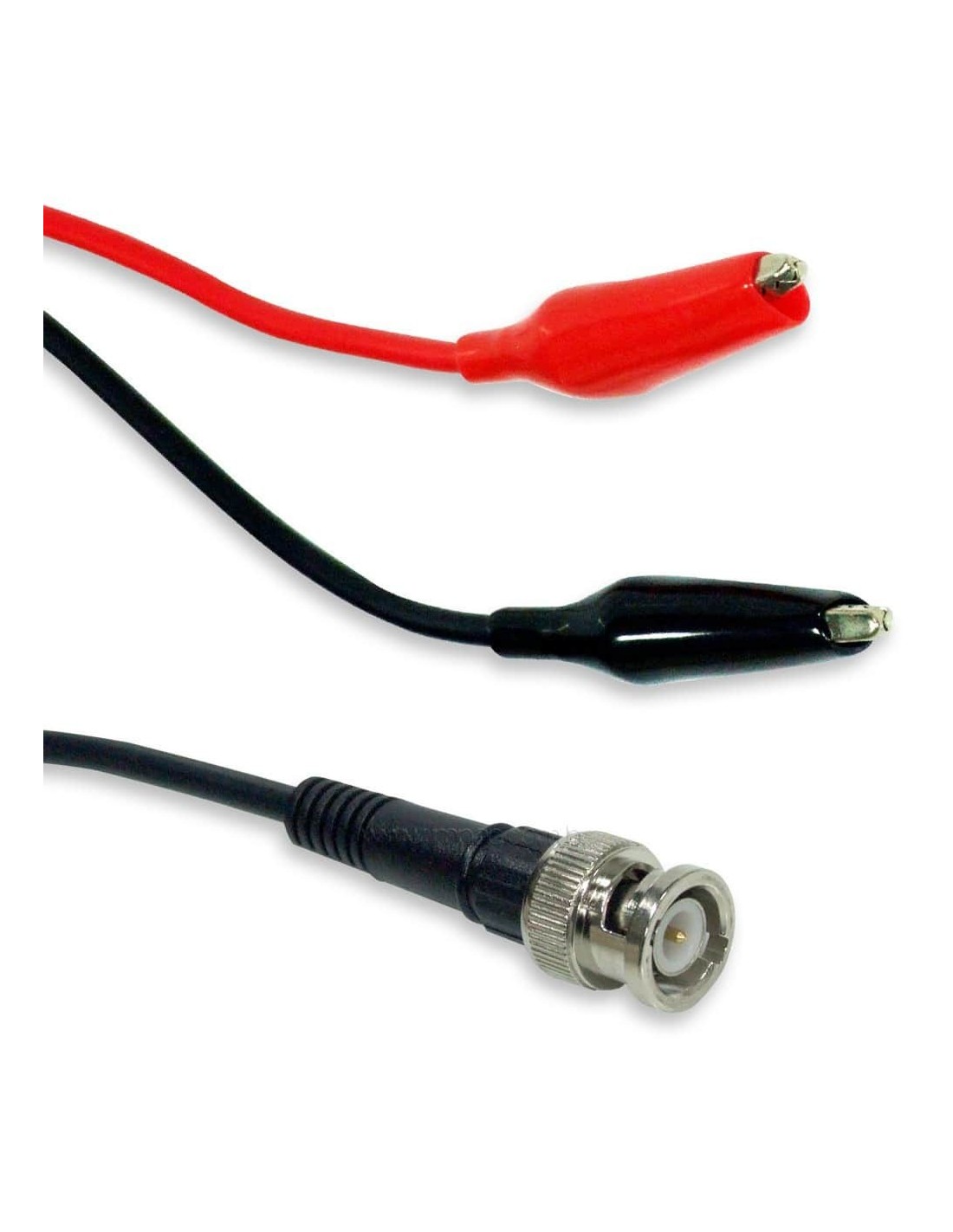

O Gerador de funções senoidal quadrada e  triangular de 2MHz IP-2002 vem com um cabo BNC/BNC, um cabo BNC/JACARÉ, um cabo de alimentação e manual de instruções em inglês.

Gerador de função - Aplicações

Este gerador de função é utilizado amplamente em laboratórios de eletrônica, entre a sua possíveis aplicações citamos: teste de sistemas de áudio, ensino técnico, aplicações de telefonia, teste de circuito digitais, desenvolvimento de circuitos analógicos e digitais, bancada de manutenção eletrônica.

Gerador de função - Preço e onde comprar

A Impac é uma empresa que abrange todo o território nacional, não importa se deseja comprar apenas um Gerador de funções  ou mais, estamos preparados para lhe atender, sendo a entrega feita em qualquer lugar do Brasil, temos clientes satisfeitos em muitas Cidades entre elas: São Paulo, Rio de Janeiro, Salvador, Brasília, Fortaleza, Belo Horizonte, Curitiba, Manaus, Recife, Belém, Porto Alegre, Guarulhos, Goiânia, Campinas, São Luís, São Gonçalo, Maceió, Duque de Caxias, São Bernardo do Campo, Osasco, Contagem e muitas outras. Sempre com um atendimento de qualidade e preço competitivo. Consulte nossa loja para compra deste produto ou de outros instrumentos de medição de nossa linha.



Características Gerador de Funções Senoidal Quadrada Triangular
Mostrador LED  5 dígitos frequência e 3 dígitos amplitude
Faixa de Frequência 0.2Hz / 2Hz / 20Hz / 200Hz / 2kHz / 20kHz / 200kHz / 2MHz
Forma da onda ( Sinal de saída) senoidal, quadrada, retangular, triangular  e dente de serra
Impedância do sinal de saída 50 Ω
Amplitude do sinal de saída (não atenuada) (2Vp-p~20Vp-p) ±20%
Amplitude do sinal de saída (atenuada 20 dB) (0.2Vp-p~2.0Vp-p) ±20%
Amplitude do sinal de saída (atenuada 40 dB) (20mVp-p~200mVp-p) ±20%
Ciclo de trabalho 20%~80% (±10%)
Onda senoidal Distorção <2%
Onda triangular Linearidade >99% (10% - 90% para amplitude de saída)
Onda quadrada Tempo de aumento e queda da borda < 100nS
Condições de teste (Saída de frequência) 10 kHz
Condições de teste (Amplitude) 5 V p-p
Amplitude Max (Não atenuada) 0,2 V p-p
Amplitude  Max (Atenuada 20dB) 20 mV p-p
Amplitude Max (Atenuada 40dB) 2 mV p-p
Precisão < 0,5%
Oscilador mestre 12 MHz
Estabilidade da frequência ±5×10-5
Variação de frequência <0.1% / Minuto
Temperatura de operação 0°C ~ 40°C

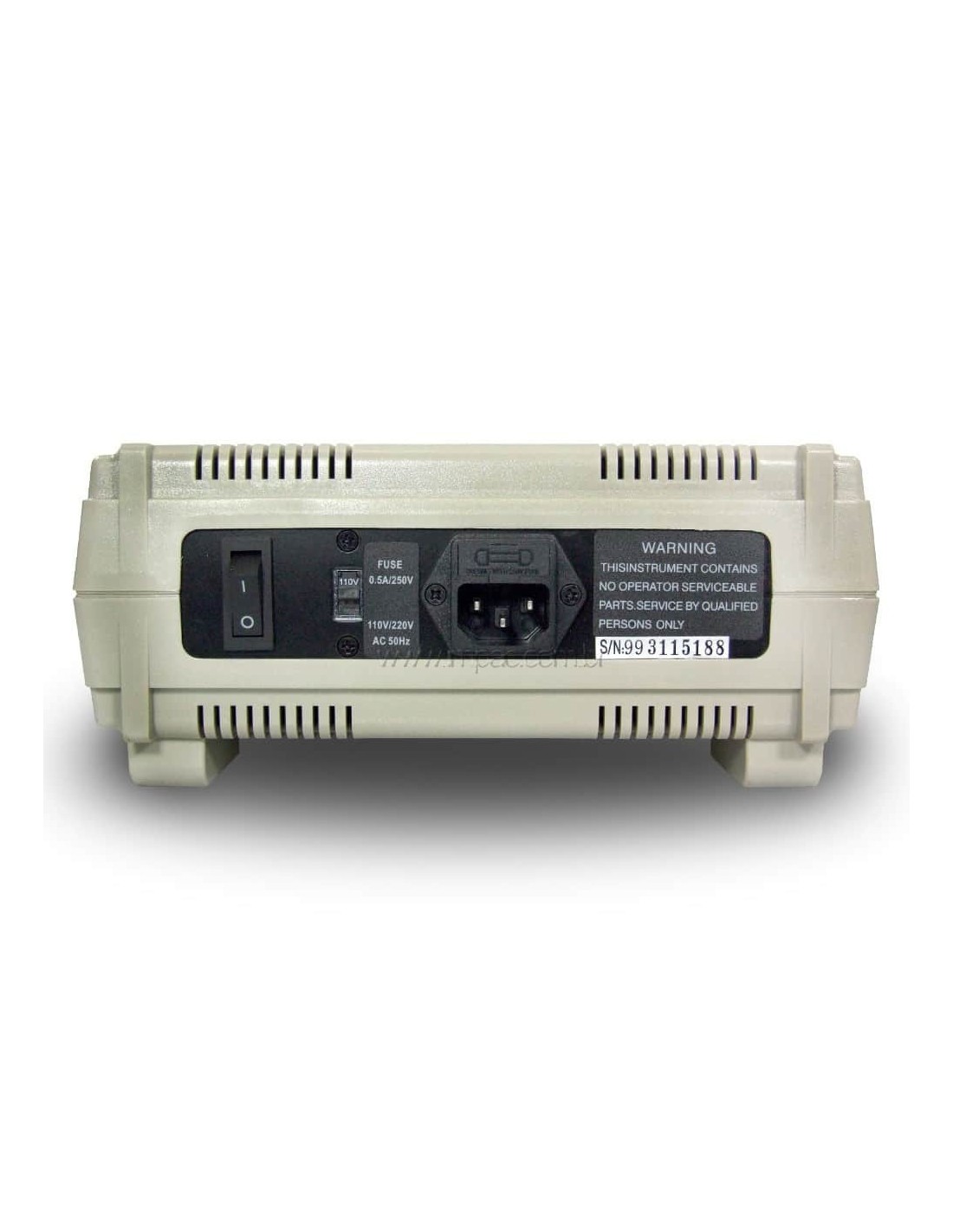

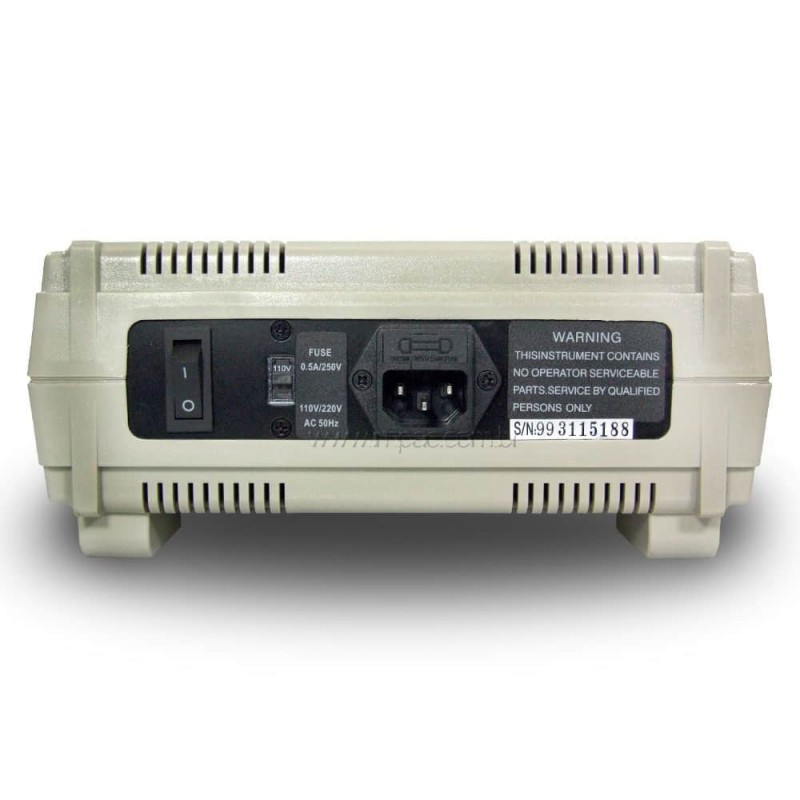

Alimentação 110V / 220V
Consumo de energia < 15W
Dimensões 270 x 215 x 100 mm
Comprimento do cabo de alimentação 1072 mm
Comprimento do cabo Jacaré/BNC 1010 mm
Comprimento do cabo BNC/BNC 1010 mm
Peso 1600 g
Peso embalado 2450 g
*Características sujeitas a alteração sem prévio aviso
