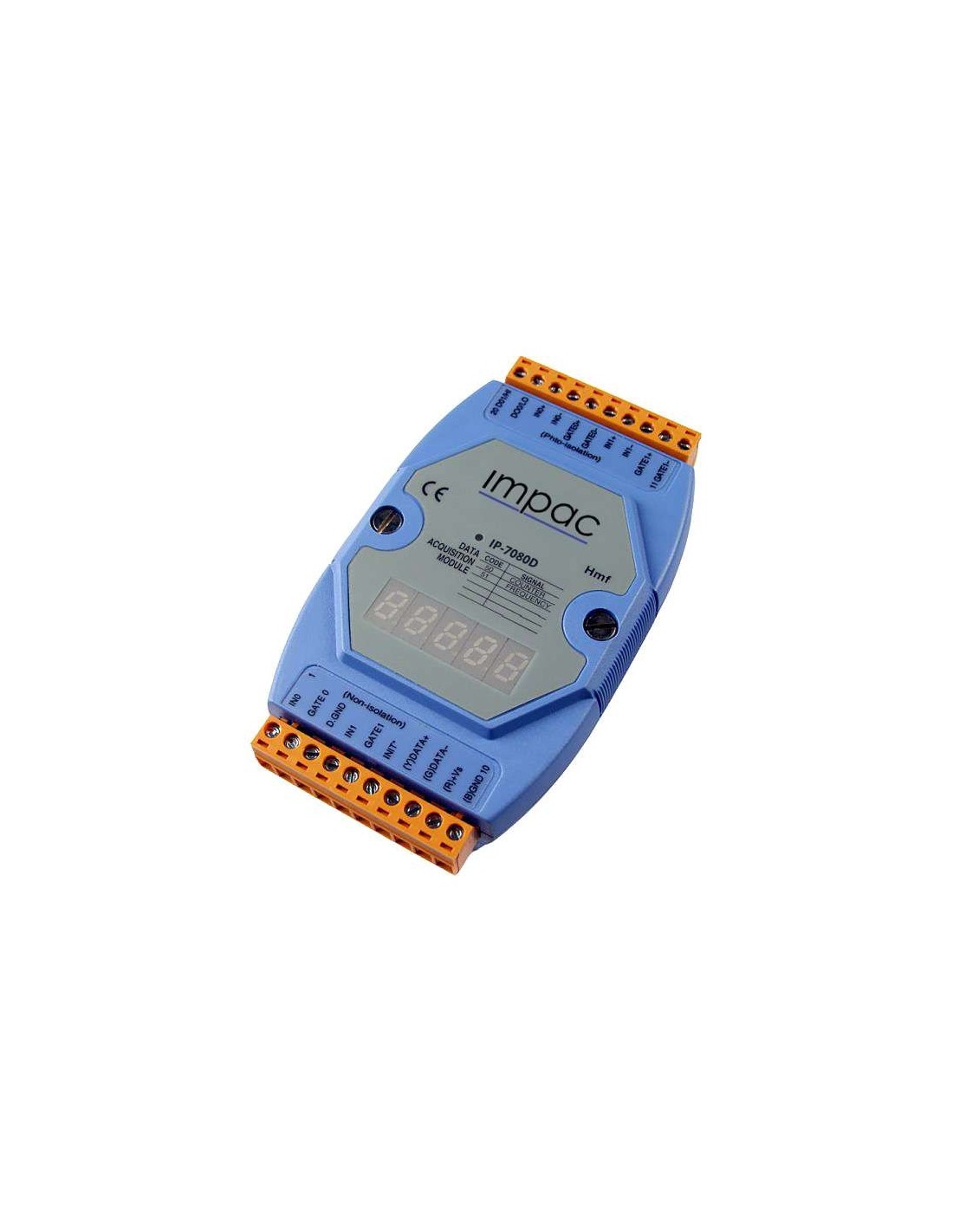

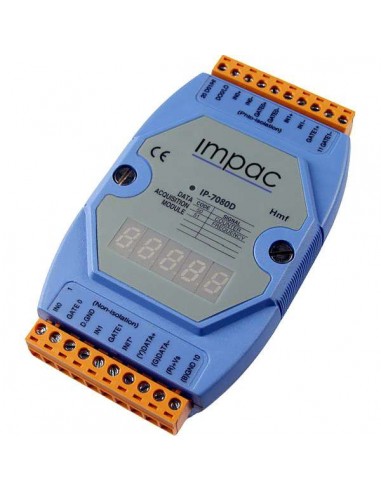

Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D
O Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D oferece 2 canais de entrada de frequência ou de alta velocidade e 2 canais de saída digital.
Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D
O Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D oferece 2 canais de entrada de frequência ou de alta velocidade e 2 canais de saída digital. Dois tipos de entrada digital são fornecidos, um para entrada isolada e o outro é para entrada não isolada.
Este Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D possui entrada isolada que fornece tensão de isolamento de 3750 Vrms e a entrada não isolada possui limite de tensão. O filtro digital incorporado é válido para entradas não isoladas e isoladas e pode filtrar o ruído em locais onde a largura de pulso alta / baixa é menor que a largura mínima / alta do filtro digital.
O Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D apresenta contagem máxima até 32 bits e frequência máxima até 100 kHz. O módulo também fornece saída de alarme programável com coletores abertos não isolados
Módulo Entrada Frequência e Saída Digital 2 Canais IP-7080D | |
---|---|
Communication | |
Interface | RS-485 |
Format | (N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) |
Baud Rate 1200 to 115200 bps | 1200 to 115200 bps |
Protocol | DCON |
Dual Watchdog | Yes, Module (1.6 Seconds), Communication (Programmable) |
LED Indicators/Display | |
System LED Indicator | Yes, 1 LED as Power/Communication Indicator |
Isolation | |
Intra-module Isolation, Field-to-Logic | 3000 VDC |
EMS Protection | |
ESD (IEC 61000-4-2) | ±4 kV Contact for each Terminal |
EFT (IEC 61000-4-4) | ±4 kV for Power Line |
Surge (IEC 61000-4-5) | ±0.5 kV for Power Line |
Power | |
Reverse Polarity Protection | Yes |
Input Range | 24 ~ 30 VDC |
Consumption | 2.0 W |
Mechanical | |
Dimensions (L x W x H) | 72 mm x 123 mm x 35 mm |
Installation | DIN-Rail or Wall Mounting |
Environment | |
Operating Temperature - | -25 to +75°C |
Storage Temperature | -40 to +85°C |
Humidity | 10 to 95% RH, Non-condensing |
Digital Input | |
Channels | 2 |
Contact | Wet |
Sink/Source (NPN/PNP) | Sink |
On Voltage Level | Isolated: +3.5 ~ +30 VDC Non-isolated: +2.4 ~ +5 VDC |
Off Voltage Level | +1 VDC Max. |
Programmable Filter | 2 µs to 65 ms |
Programmable Threshold Voltage | +0.1 ~ +5 VDC |
Individual Channel Confi guration | No |
Counter/Encoder-bits | 32-bit |
Counter Mode | Up |
Frequency Mode | Yes |
Frequency Accuracy | 1 Hz or 10 Hz |
Max. Speed | 100 KHz |
* Características sujeitas a alteração sem prévio aviso |
