Dispositivos para Ensaios

Dispositivos para Ensaios

Ensaios mecânicos · Garras e acessórios

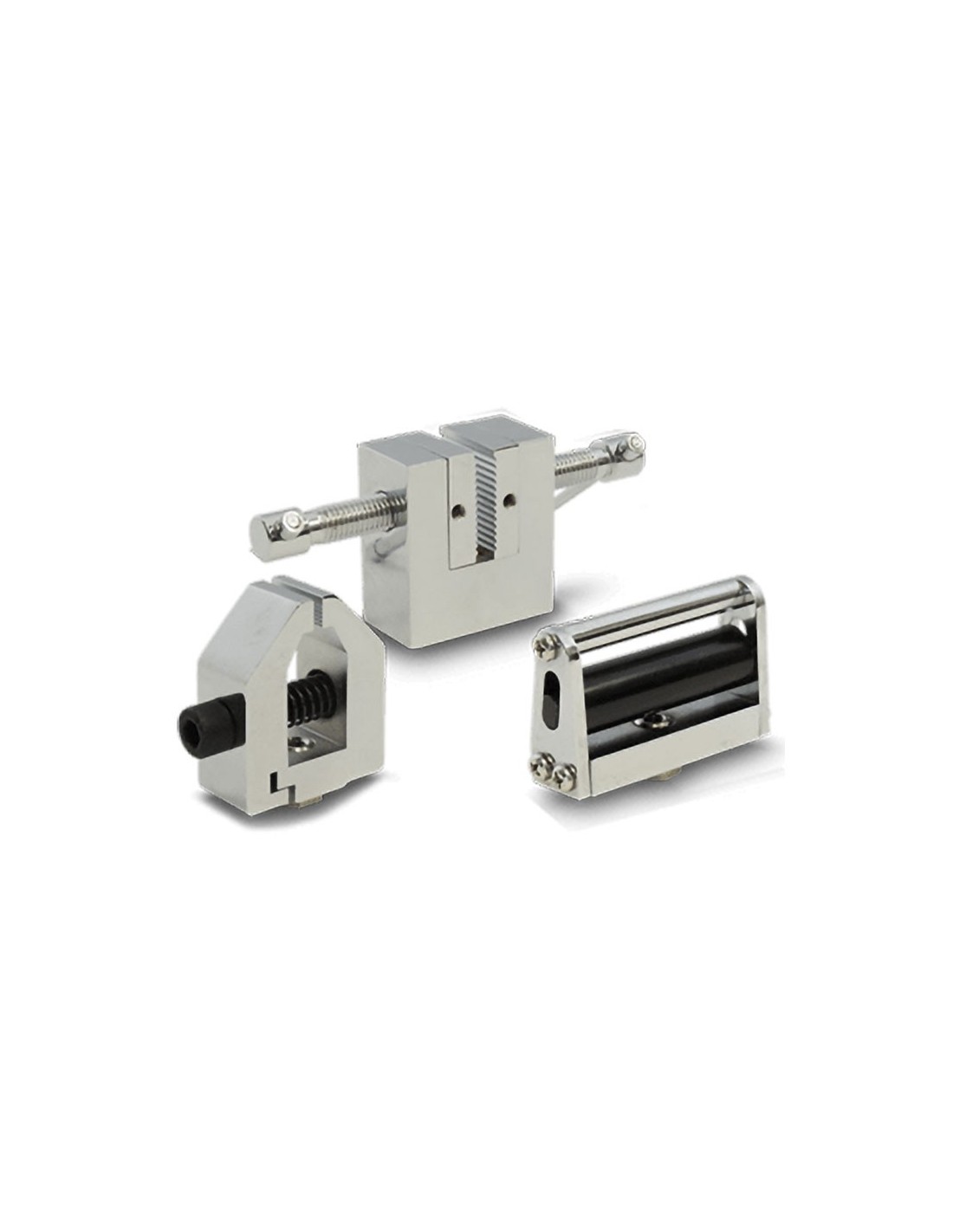

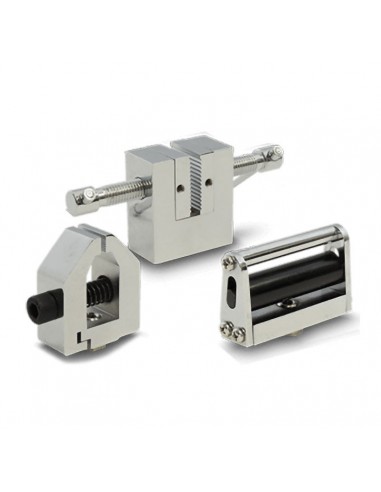

Os dispositivos para ensaios IMPAC complementam máquinas de ensaio e dinamômetros digitais na fixação de amostras para testes de tração e compressão.

São 30 modelos, incluindo garras, pinças, pratos e dispositivos para fios, cabos, tecidos, botões e zíperes.

Linha de dispositivos
30 modelos Tração Compressão

Seleção conforme a amostra e o ensaio.

Catálogo técnico · Garras e acessórios

Encontre o dispositivo adequado ao seu tipo de ensaio

Os dispositivos para ensaios mecânicos IMPAC são utilizados em conjunto com máquinas universais de ensaio, bancadas de teste e dinamômetros digitais. São responsáveis por fixar ou apoiar a amostra e transmitir a força de tração ou compressão na direção prevista pelo procedimento.

A seleção correta da garra é importante para evitar que a amostra deslize, seja danificada na região de fixação ou receba uma carga fora do alinhamento desejado. A linha contempla 30 modelos para diferentes materiais, componentes e geometrias. Explore o catálogo por aplicação.

Garras para ensaios de tração

14 modelos

Garras, pinças e fixações de uso geral ou para geometrias específicas.

Para ensaios axiais em componentes e corpos de prova, considere a abertura da garra, a superfície de contato e a carga prevista. Em peças cilíndricas ou em montagens excêntricas, a geometria do dispositivo é particularmente importante.

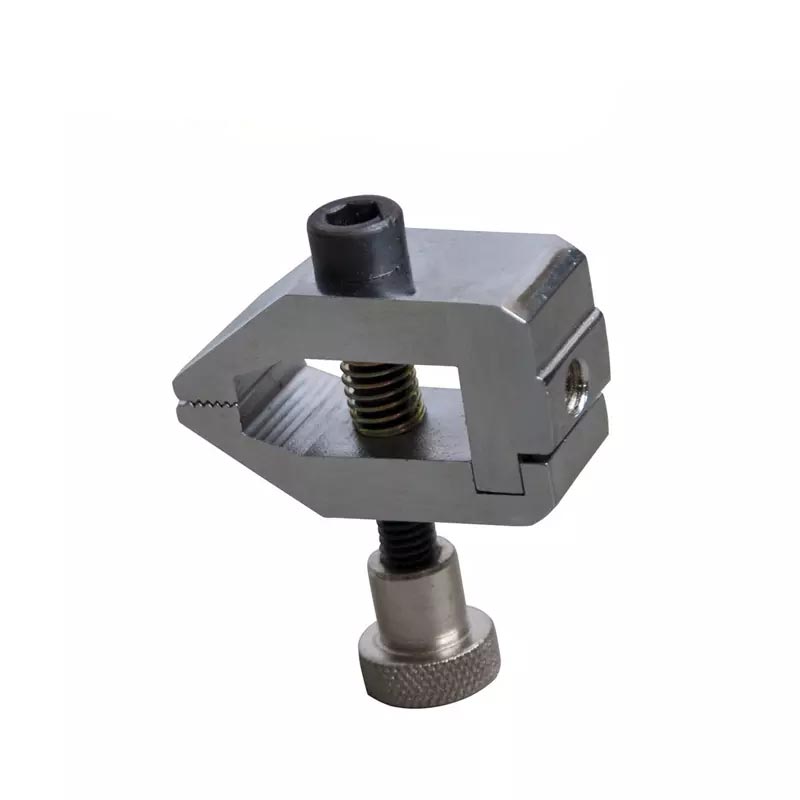

IPD-08 IMPAC – Garra tipo pinça em aço inox para tração

IPD-08

Garra tipo pinça em aço inox para tração

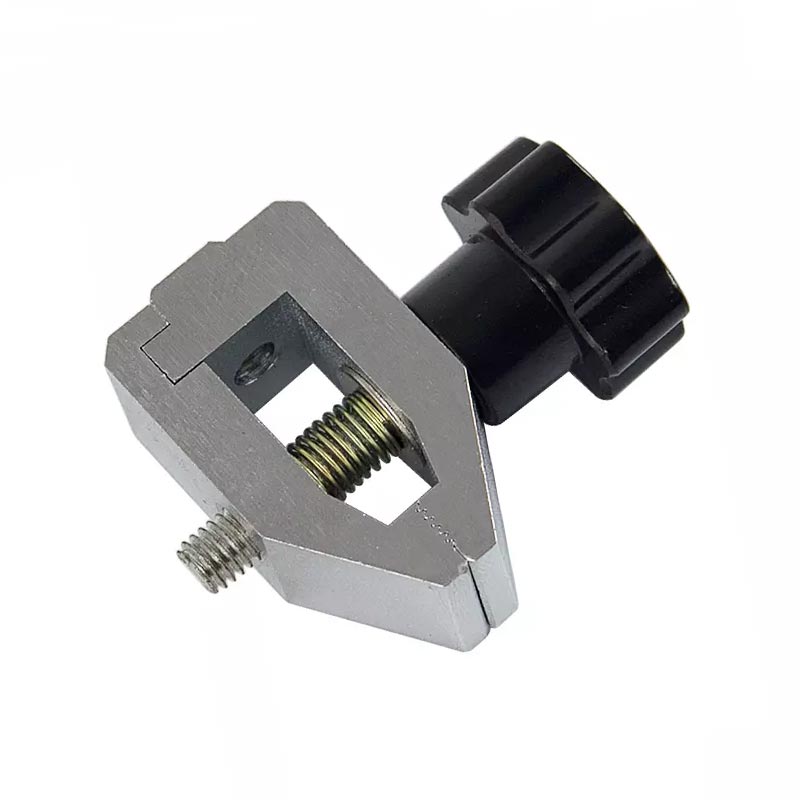

IPD-01 IMPAC – Garra para ensaio de tração

IPD-01

Garra para ensaio de tração

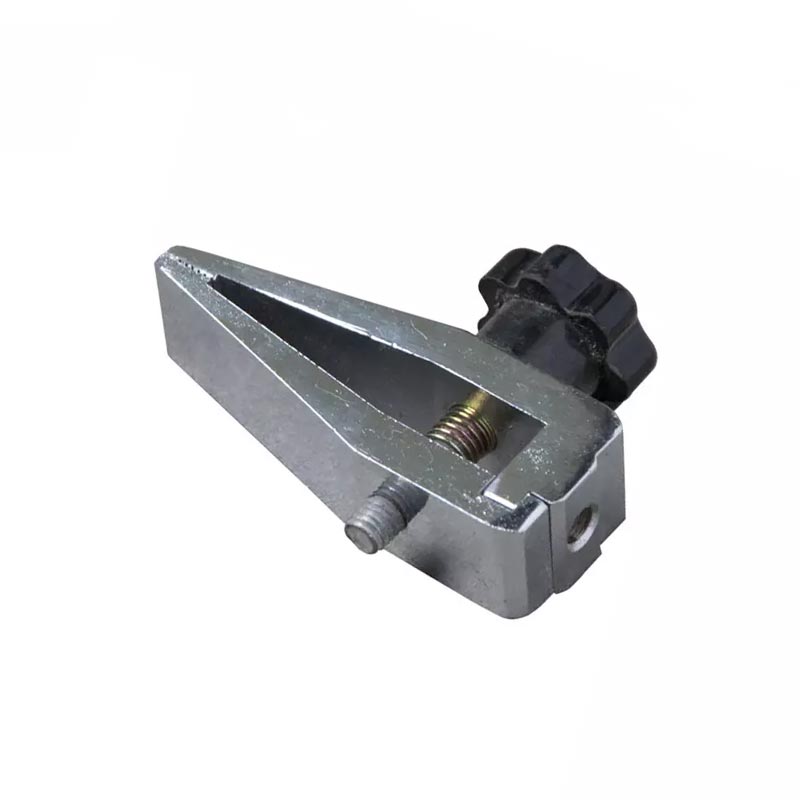

IPD-01-2 IMPAC – Garra de tração tipo bico de pato

IPD-01-2

Garra de tração tipo bico de pato

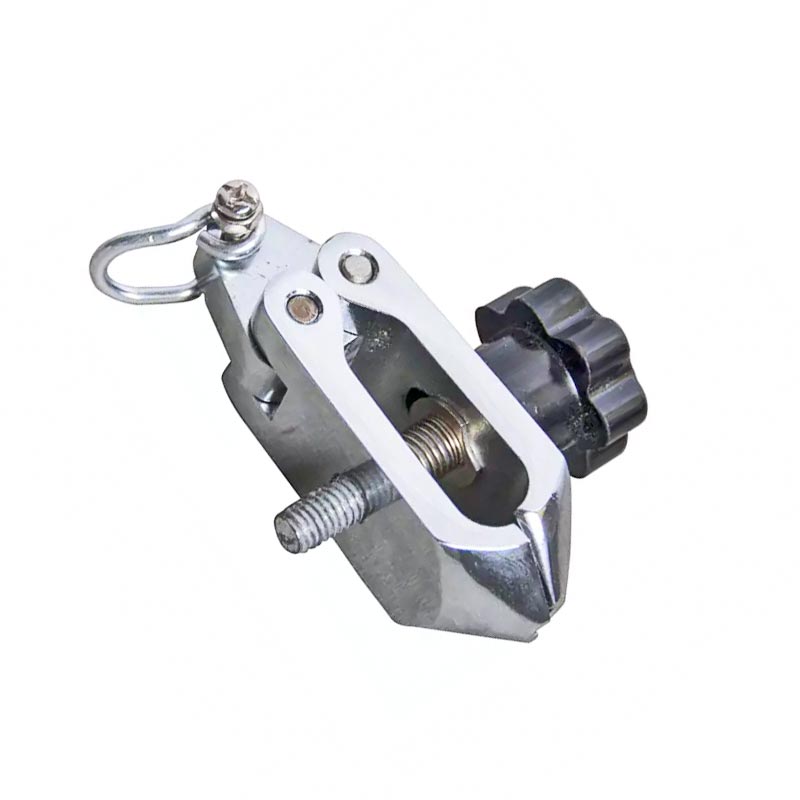

IPD-020 IMPAC – Garra tipo pinça em aço inox para tração

IPD-020

Garra tipo pinça em aço inox para tração

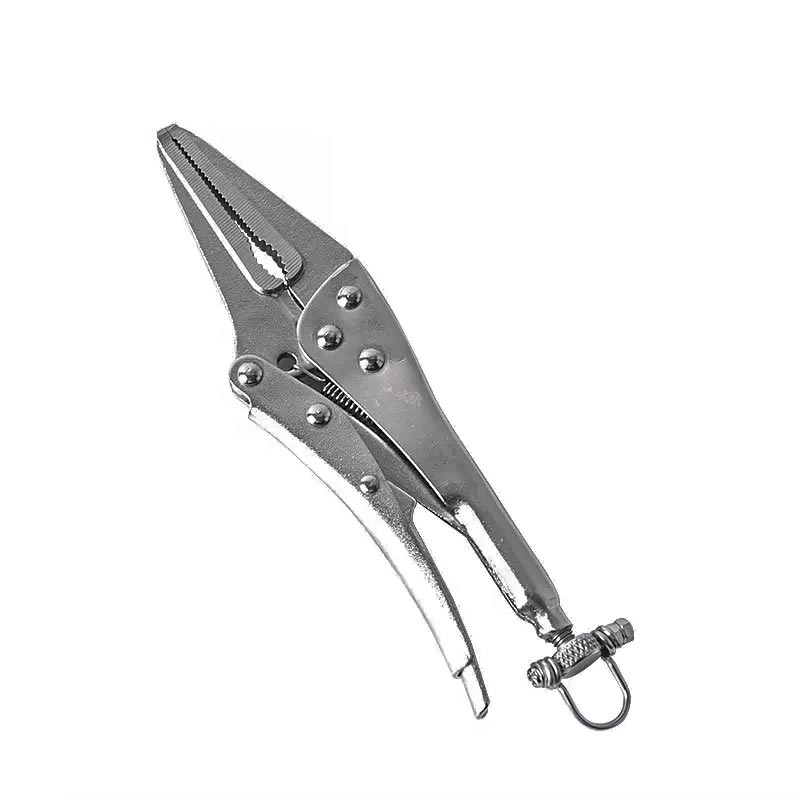

IPD-016 IMPAC – Dispositivo tipo alicate para tração

IPD-016

Dispositivo tipo alicate para tração

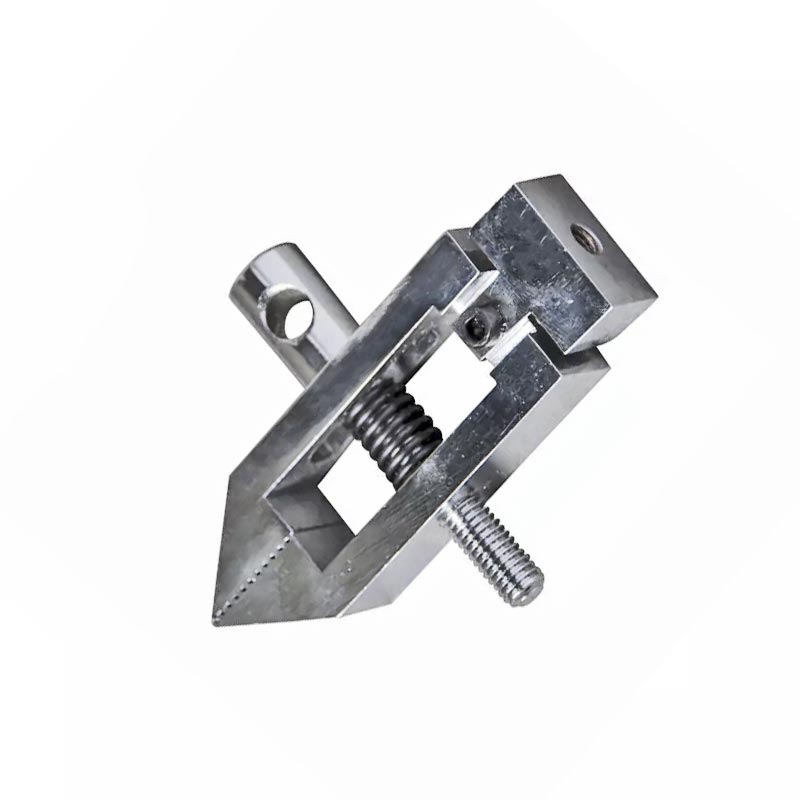

IPD-023 IMPAC – Garra tipo pinça para tração

IPD-023

Garra tipo pinça para tração

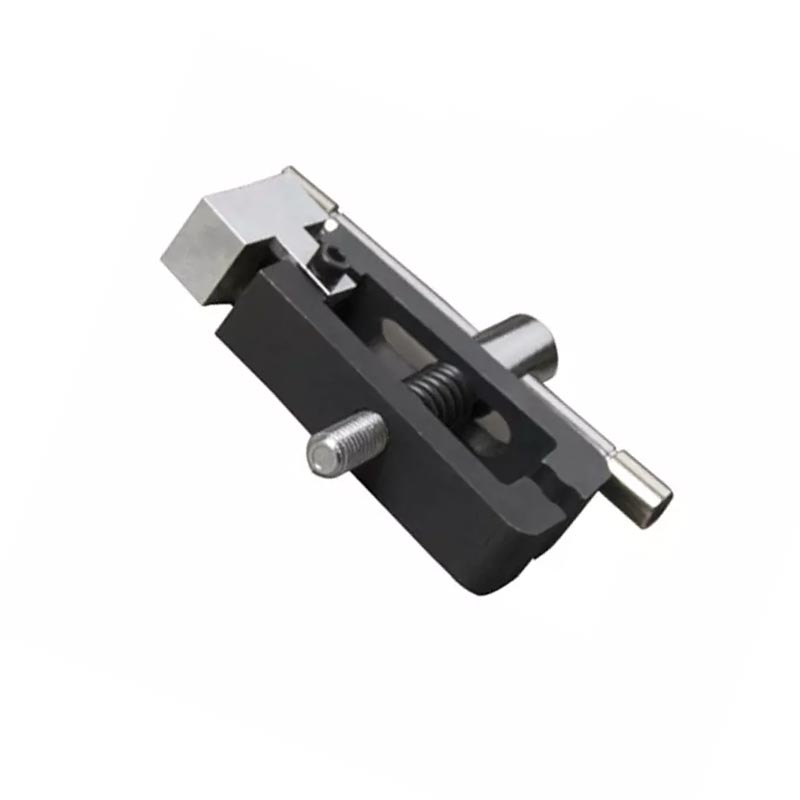

IPD-024 IMPAC – Garra tipo pinça para tração

IPD-024

Garra tipo pinça para tração

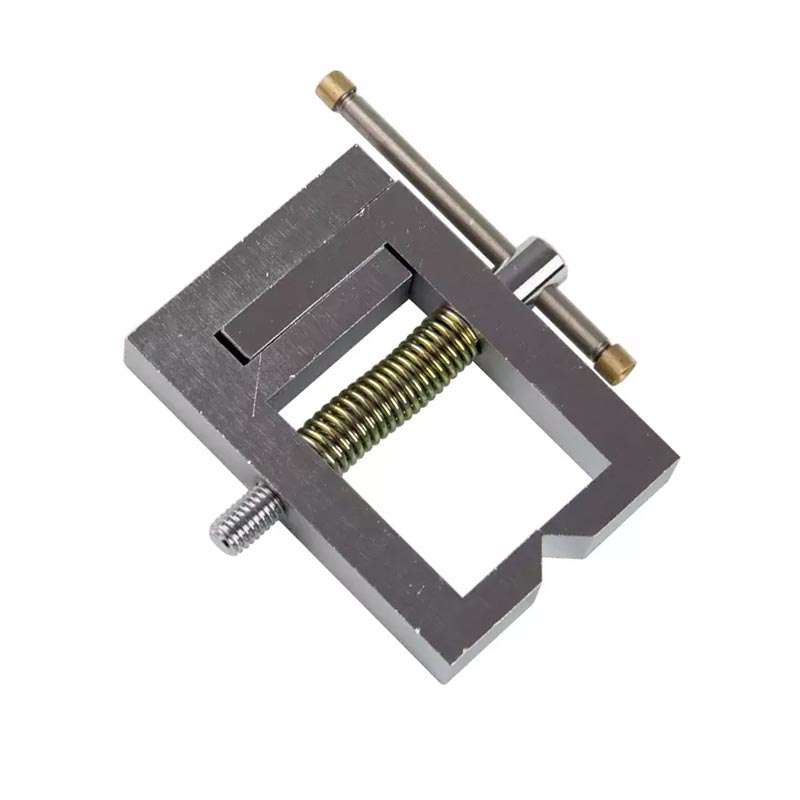

IPD-06 IMPAC – Dispositivo para tração

IPD-06

Dispositivo para tração

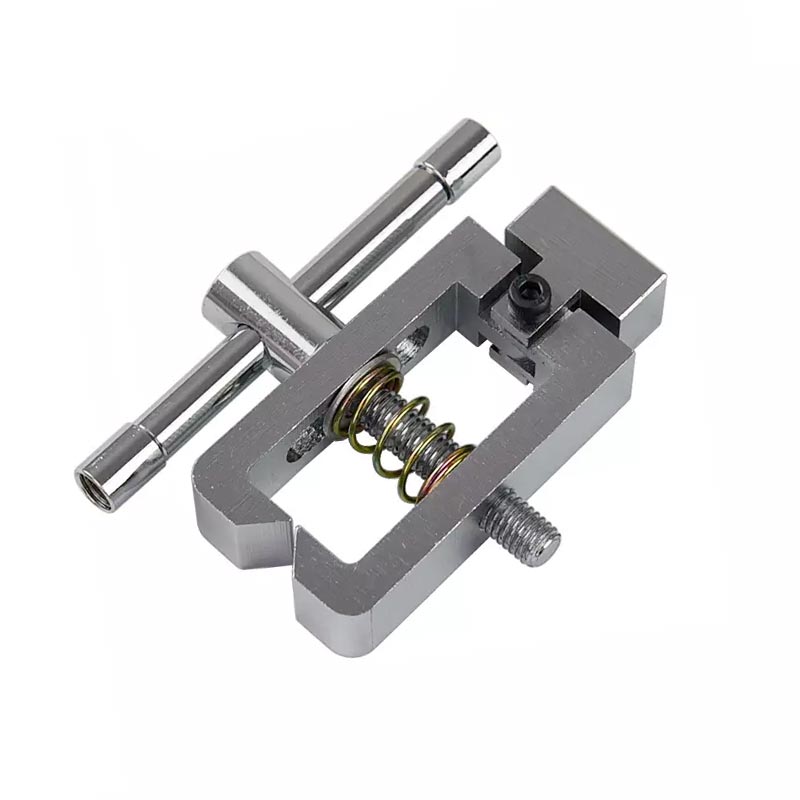

IPD-025 IMPAC – Garra tipo pinça para tração

IPD-025

Garra tipo pinça para tração

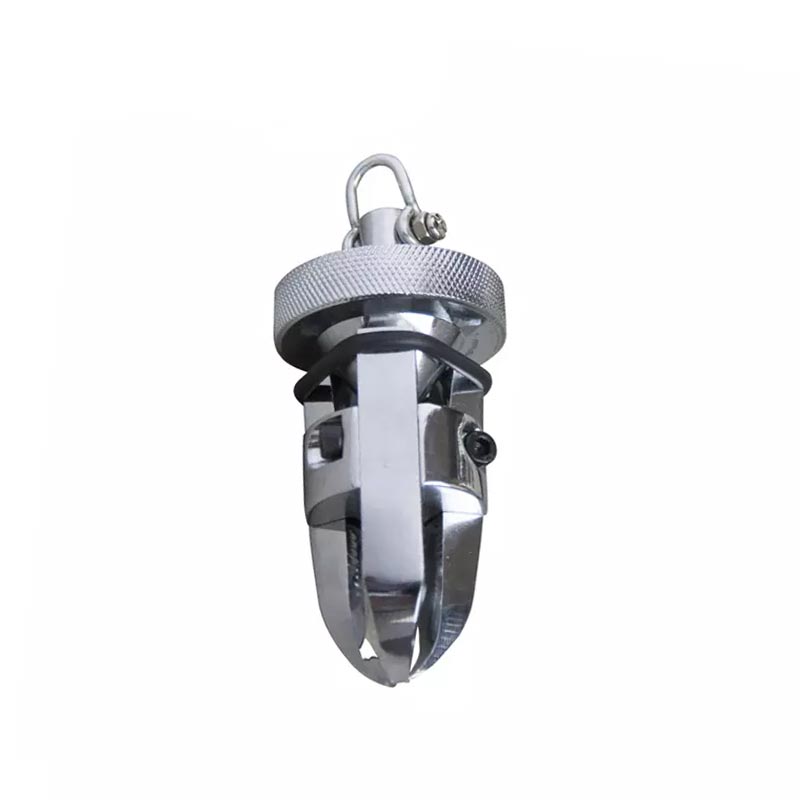

IPD-013 IMPAC – Garra para tração de itens cilíndricos

IPD-013

Garra para tração de itens cilíndricos

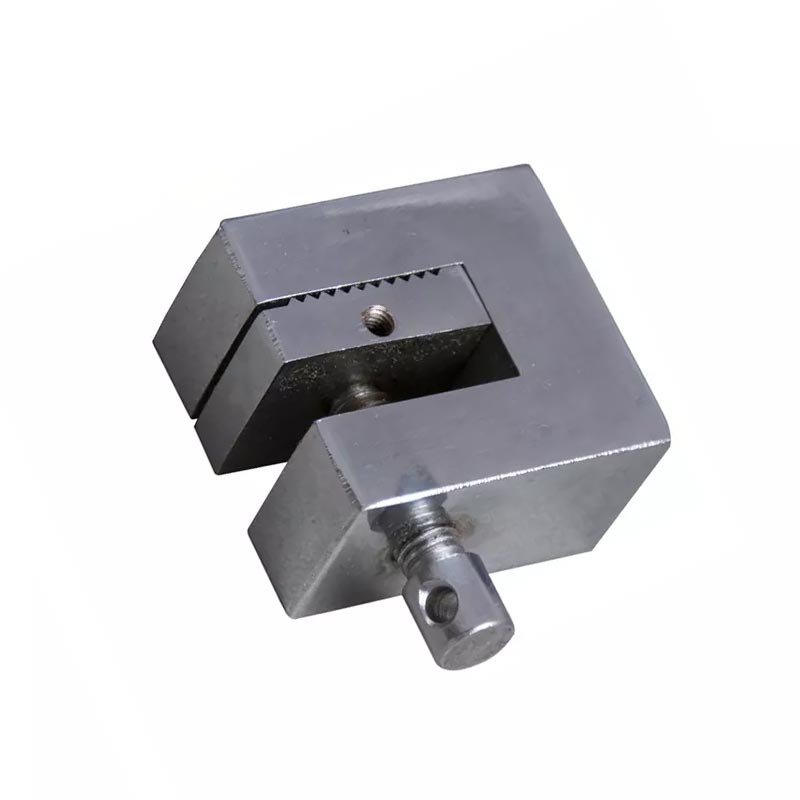

IPD-03 IMPAC – Dispositivo de tração até 50 kgf

IPD-03

Dispositivo de tração até 50 kgf

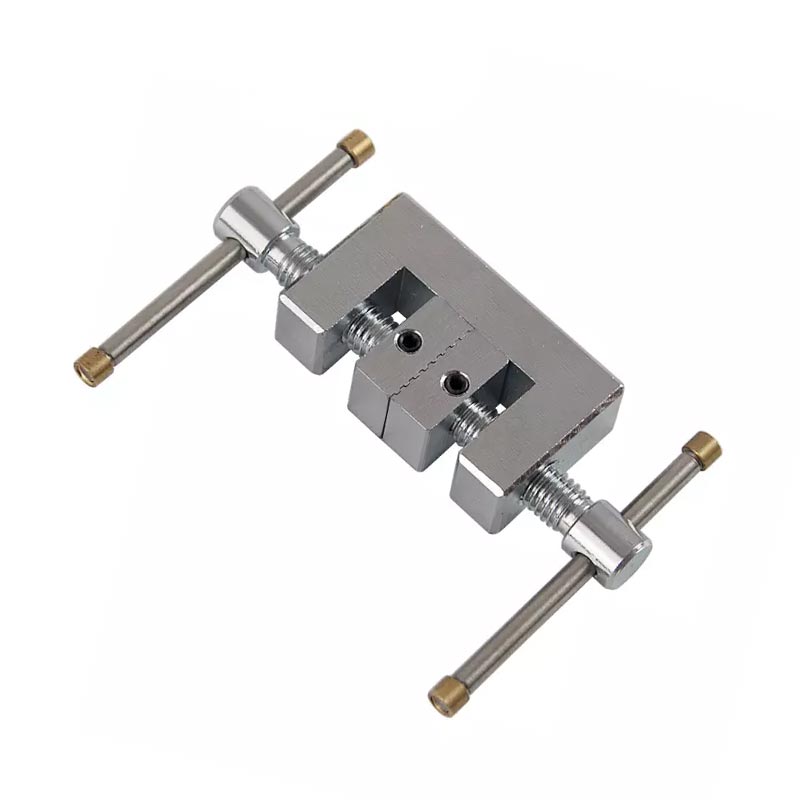

IPD-07 IMPAC – Dispositivo para tração excêntrica

IPD-07

Dispositivo para tração excêntrica

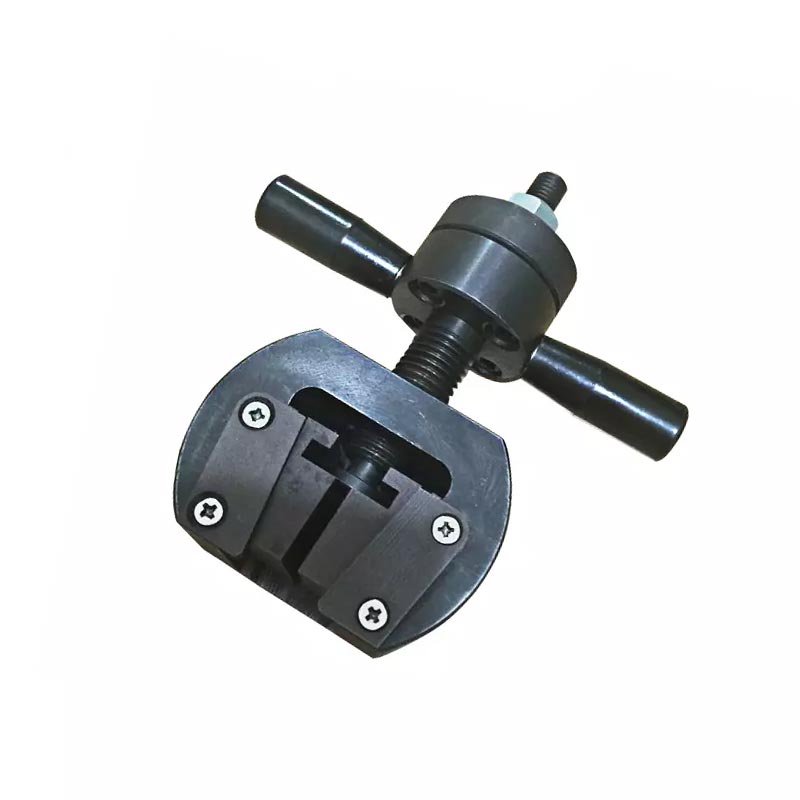

IPD-027 IMPAC – Garra universal para tração até 300 kgf

IPD-027

Garra universal para tração até 300 kgf

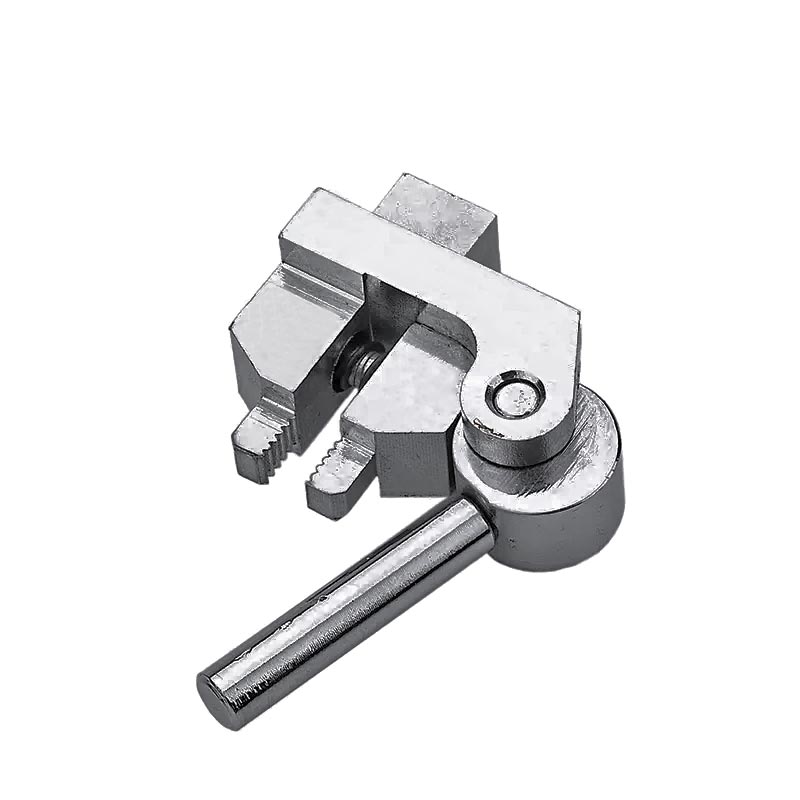

IPD-011 IMPAC – Braçadeira de alavanca para tração

IPD-011

Braçadeira de alavanca para tração

Fios, cabos, arames e terminais

5 modelos

Dispositivos para resistência à tração e arrancamento de terminais.

Em ensaios de fios e cabos, a fixação deve evitar deslizamento ou danos prematuros no ponto de contato. Para terminais, a força de arrancamento deve ser aplicada na direção definida pelo procedimento de teste.

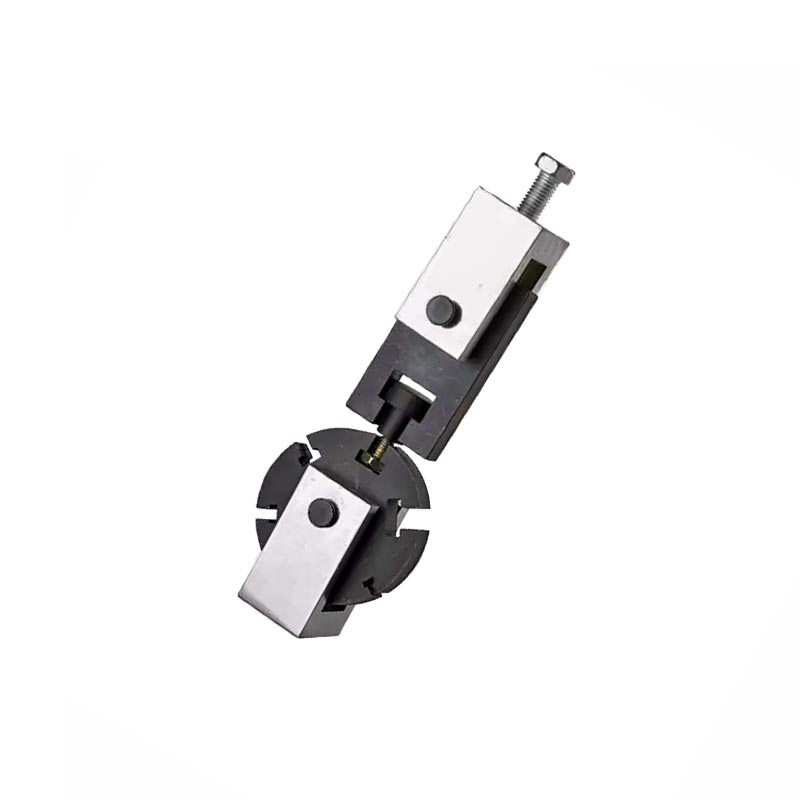

IPD-101 IMPAC – Dispositivo para tração de fios e cabos

IPD-101

Dispositivo para tração de fios e cabos

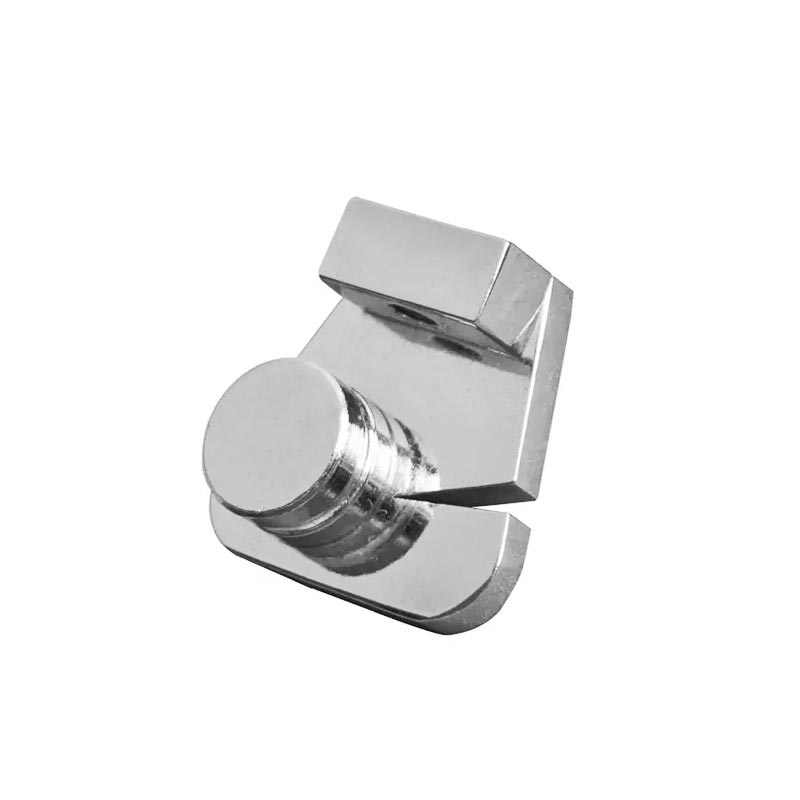

IPD-102 IMPAC – Dispositivo para resistência de fios e arames

IPD-102

Dispositivo para resistência de fios e arames

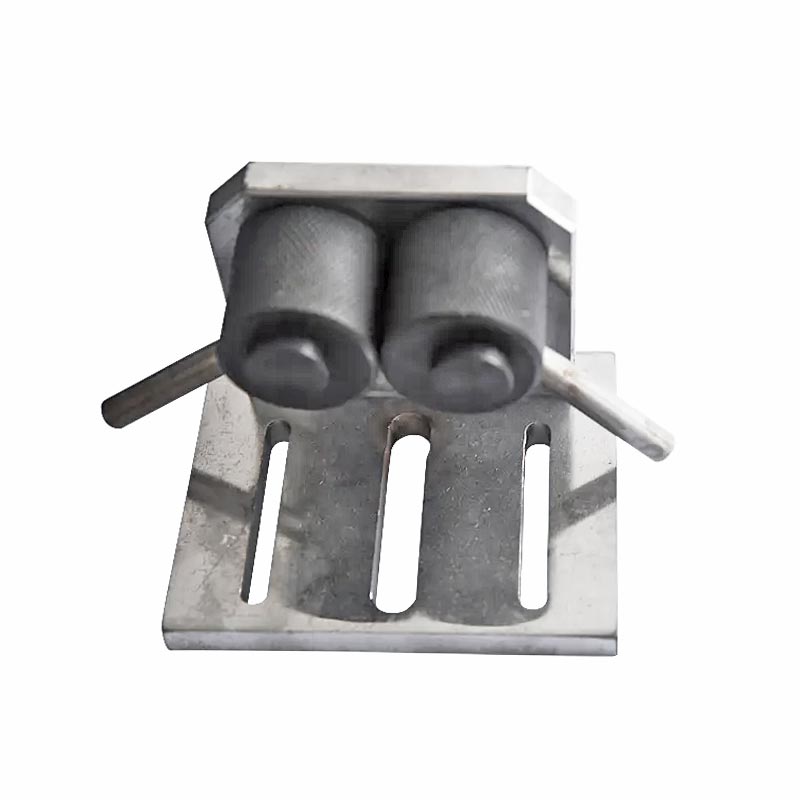

IPD-026 IMPAC – Base de fixação de fio para tração

IPD-026

Base de fixação de fio para tração

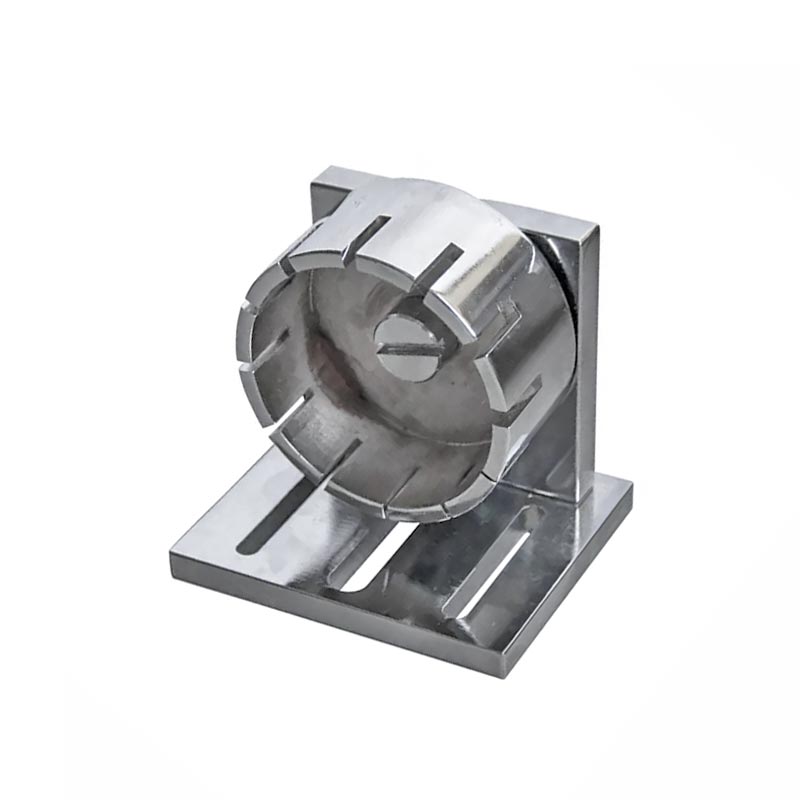

IPD-021 IMPAC – Dispositivo para arrancamento de terminais

IPD-021

Dispositivo para arrancamento de terminais

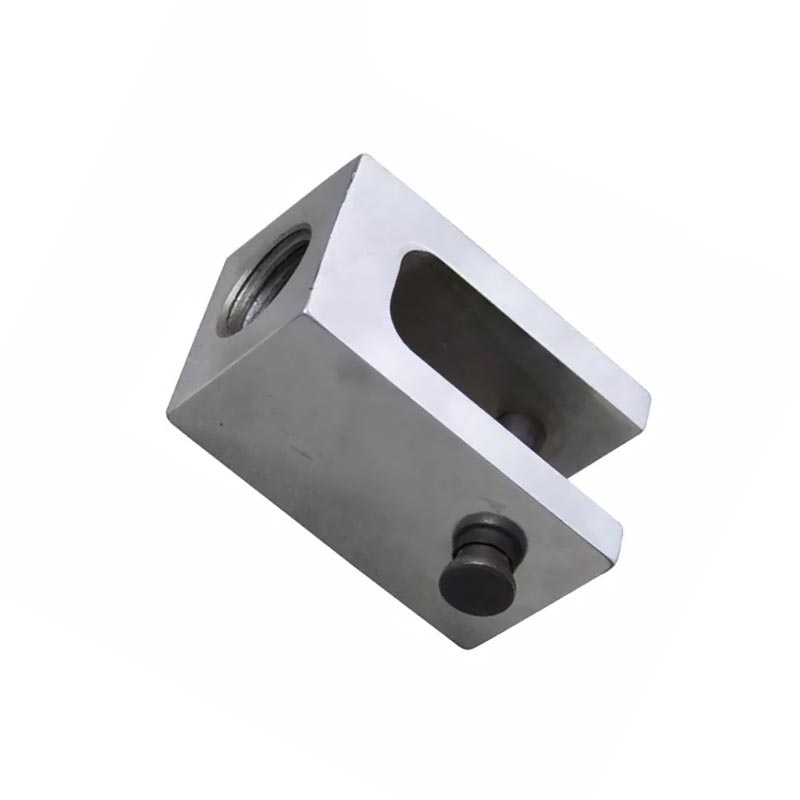

IPD-15 IMPAC – Dispositivo para tração em cabos com anéis

IPD-15

Dispositivo para tração em cabos com anéis

Tecidos, fitas e amostras finas

3 modelos

Fixações para materiais flexíveis e corpos de prova finos.

Materiais finos requerem atenção à largura útil de fixação e à pressão exercida pela garra. O objetivo é manter a amostra presa sem que a própria fixação provoque ruptura indevida ou altere o resultado.

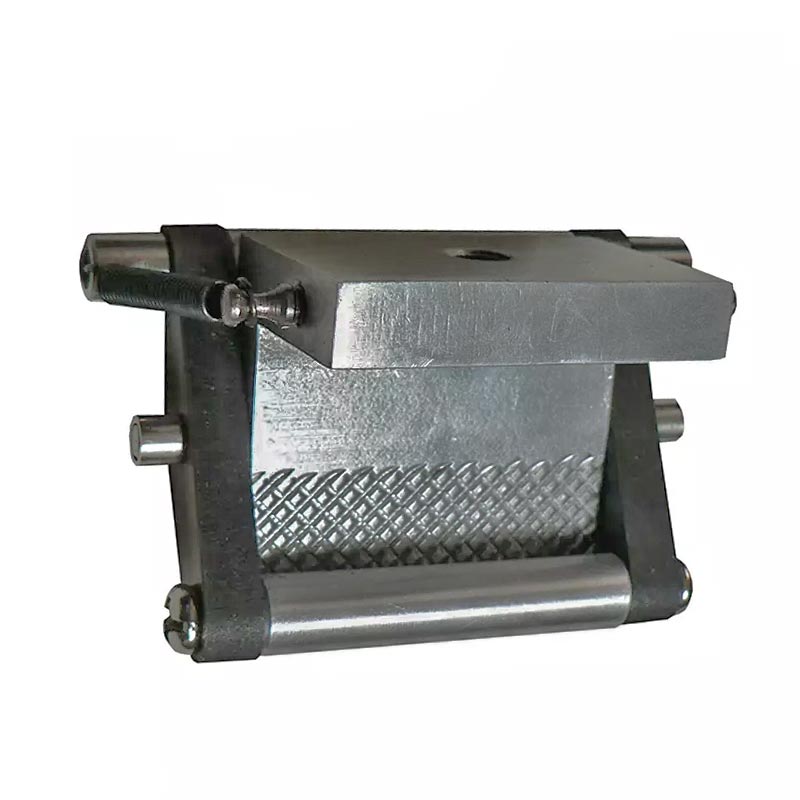

IPD-022 IMPAC – Garra de tração para amostras finas

IPD-022

Garra de tração para amostras finas

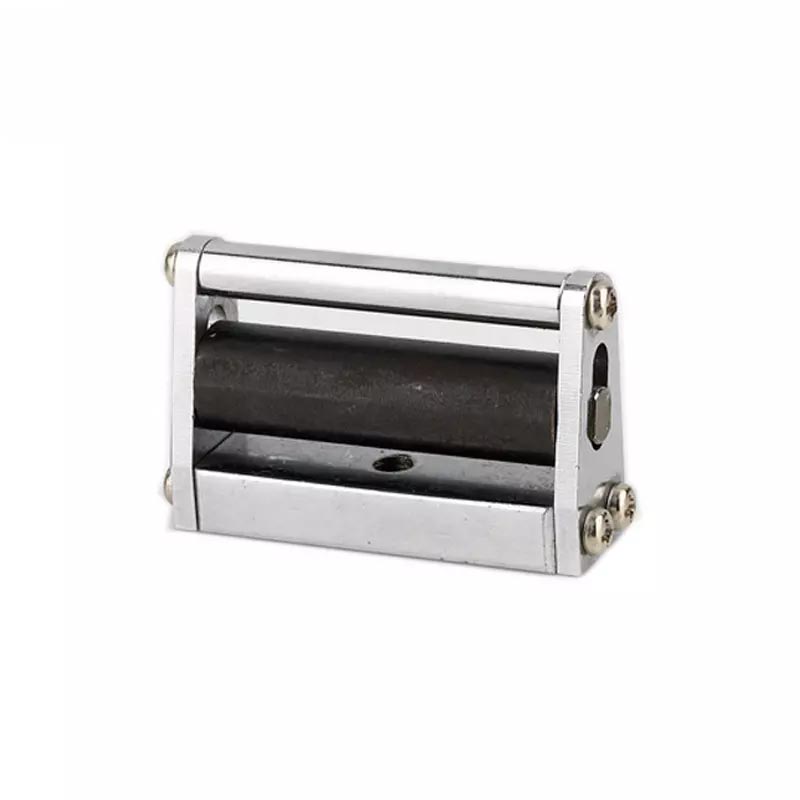

IPD-04 IMPAC – Garra de tração para amostras finas

IPD-04

Garra de tração para amostras finas

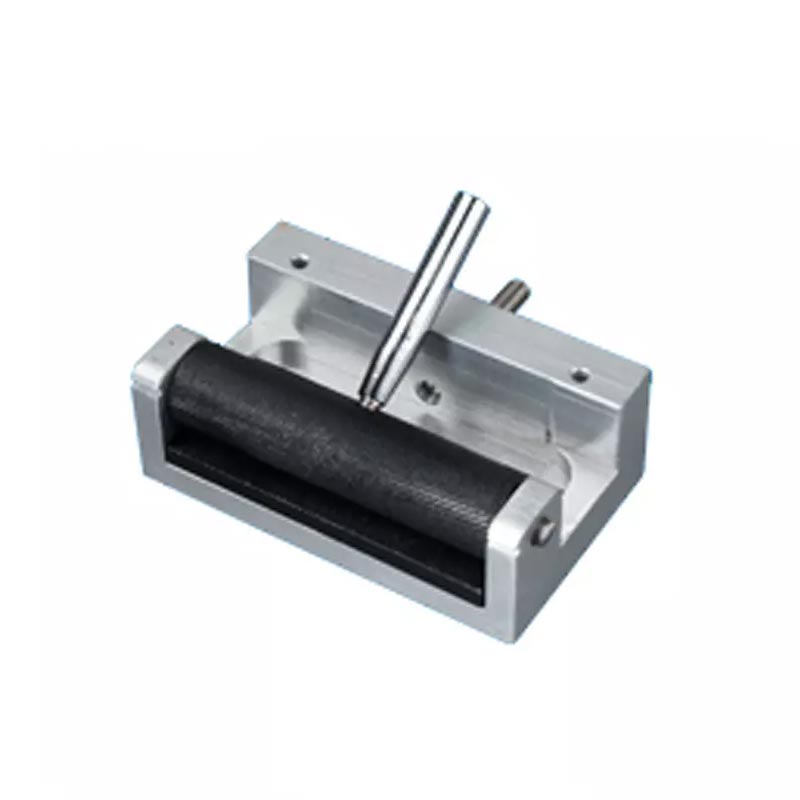

IPD-09 IMPAC – Dispositivo com trava automática para fitas e tecidos

IPD-09

Dispositivo com trava automática para fitas e tecidos

Botões e zíperes

5 modelos

Dispositivos para testes de resistência e arrancamento em aviamentos.

O ensaio de arrancamento de botão avalia a força necessária para separar o aviamento de sua fixação. Para zíperes, é preciso definir a parte do conjunto e o sentido da carga que serão avaliados. O dispositivo deve acomodar o componente sem interferir no método.

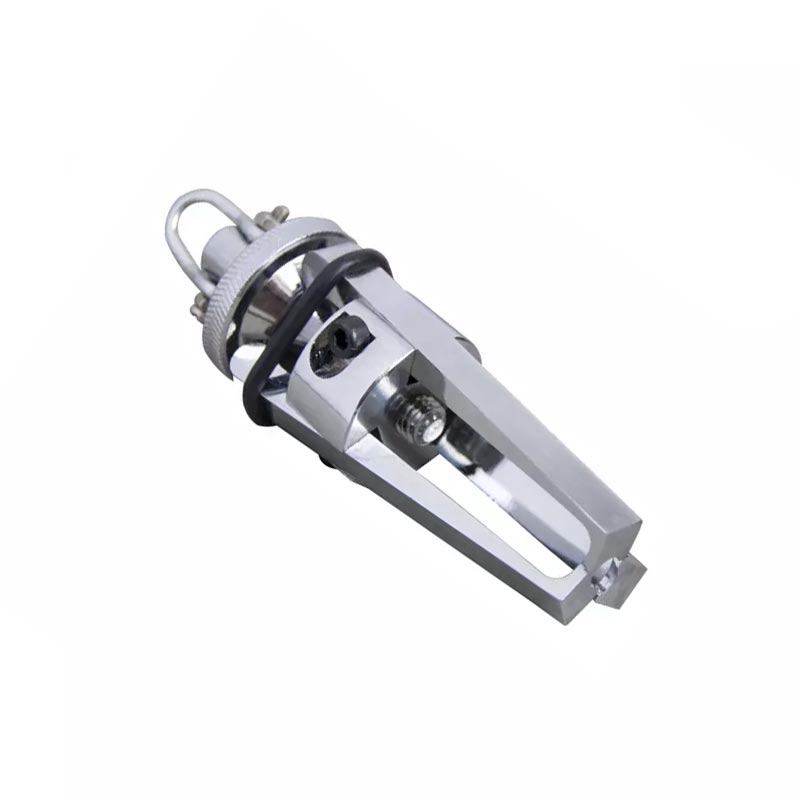

IPD-014 IMPAC – Garra para tração de botões

IPD-014

Garra para tração de botões

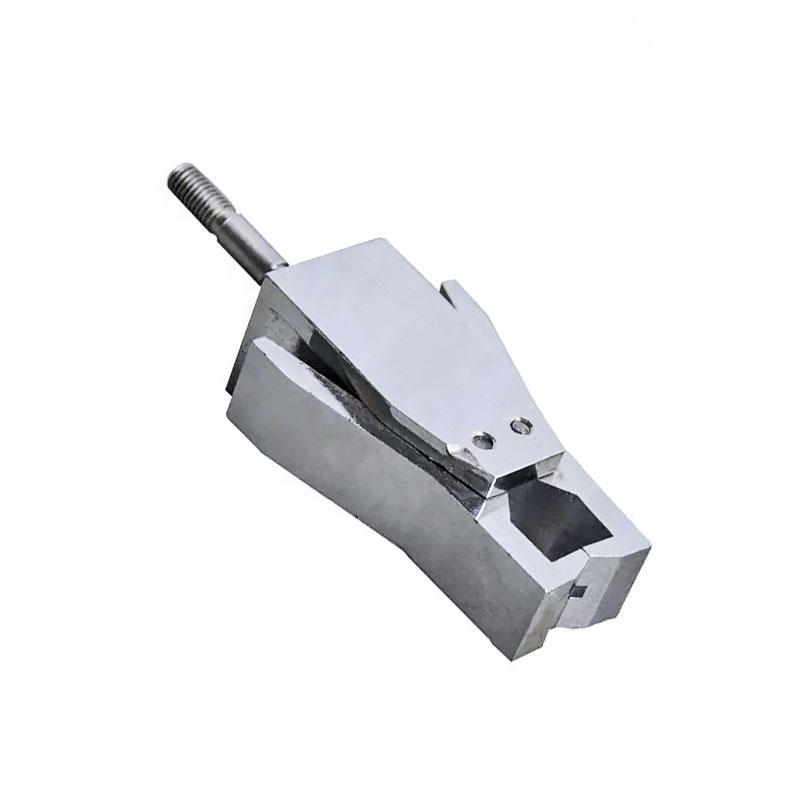

IPD-018 IMPAC – Dispositivo para tração de botões

IPD-018

Dispositivo para tração de botões

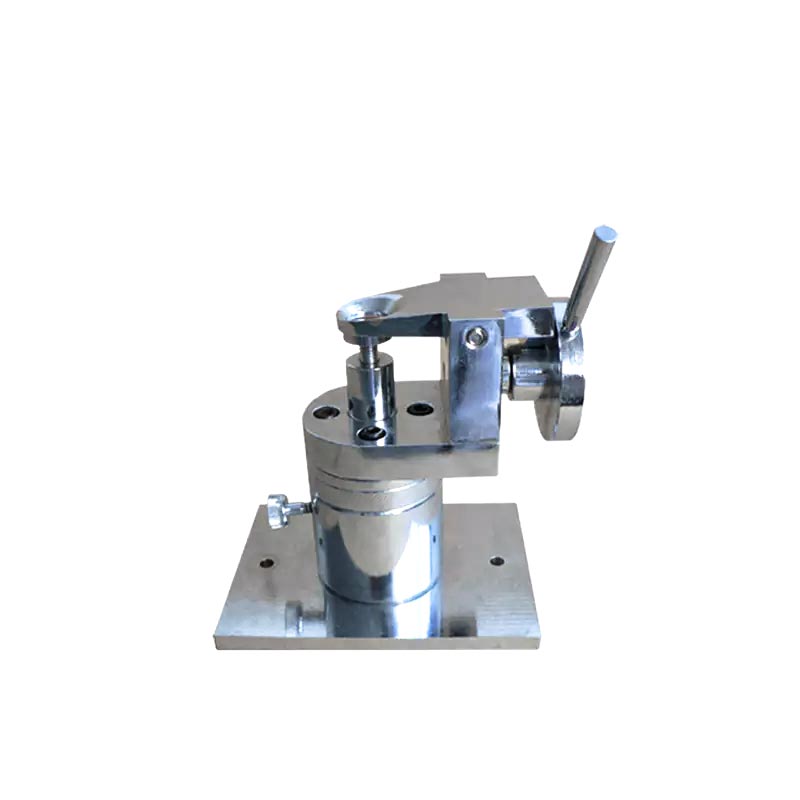

IPD-015 IMPAC – Base especial para tração de botões

IPD-015

Base especial para tração de botões

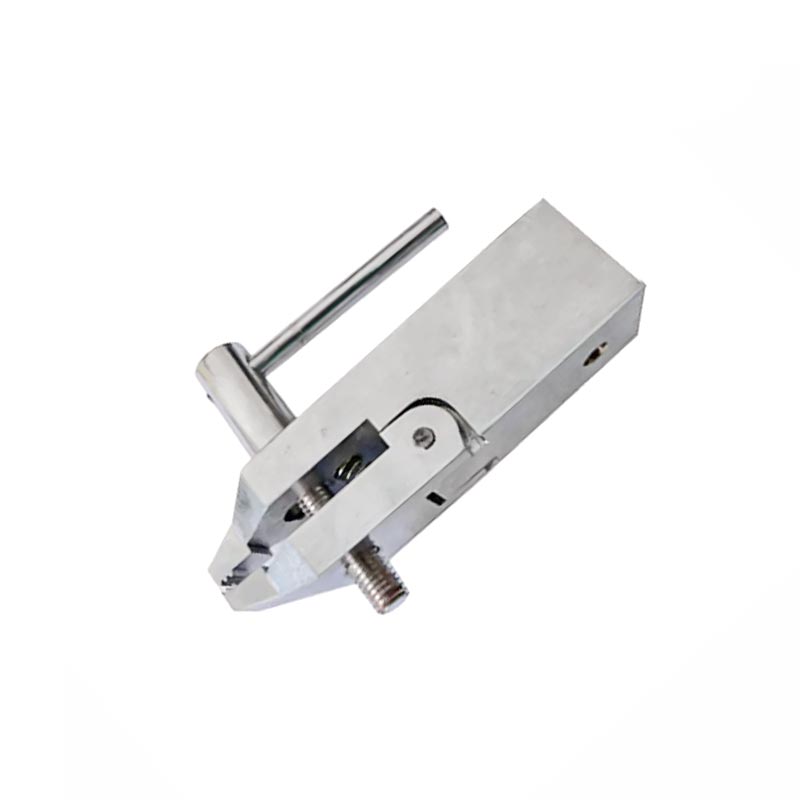

IPD-019 IMPAC – Dispositivo para resistência de zíperes

IPD-019

Dispositivo para resistência de zíperes

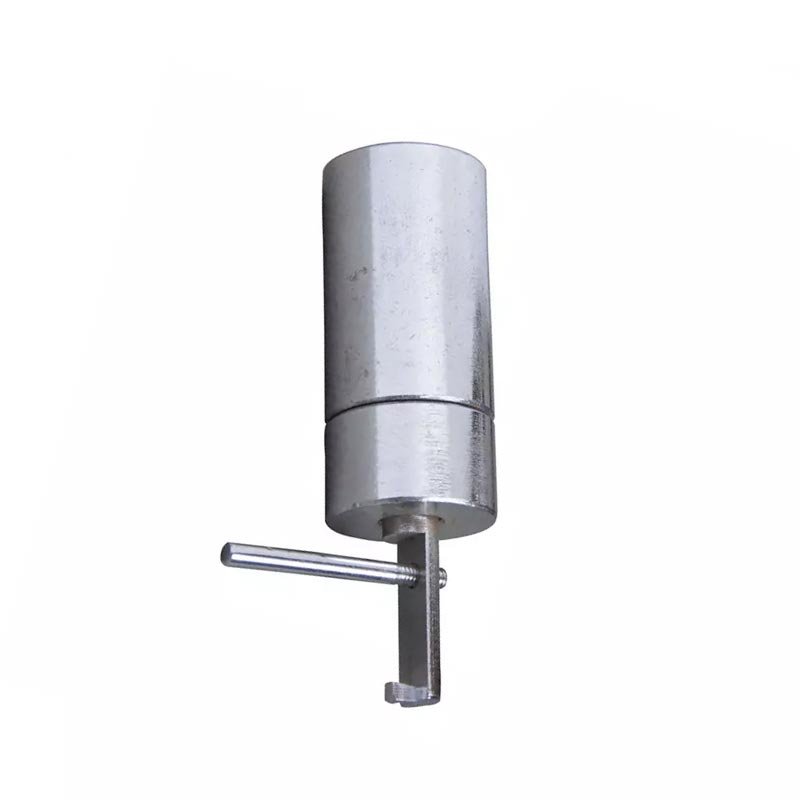

IPD-017 IMPAC – Dispositivo para tração de zíperes

IPD-017

Dispositivo para tração de zíperes

Compressão e ensaios combinados

3 modelos

Pratos, dispositivos esféricos e fixações para os dois sentidos de carga.

A geometria da região de contato influencia a distribuição da força. Pratos de compressão permitem aplicar carga por uma superfície plana; dispositivos esféricos oferecem outra geometria de contato. A escolha depende da amostra e do procedimento.

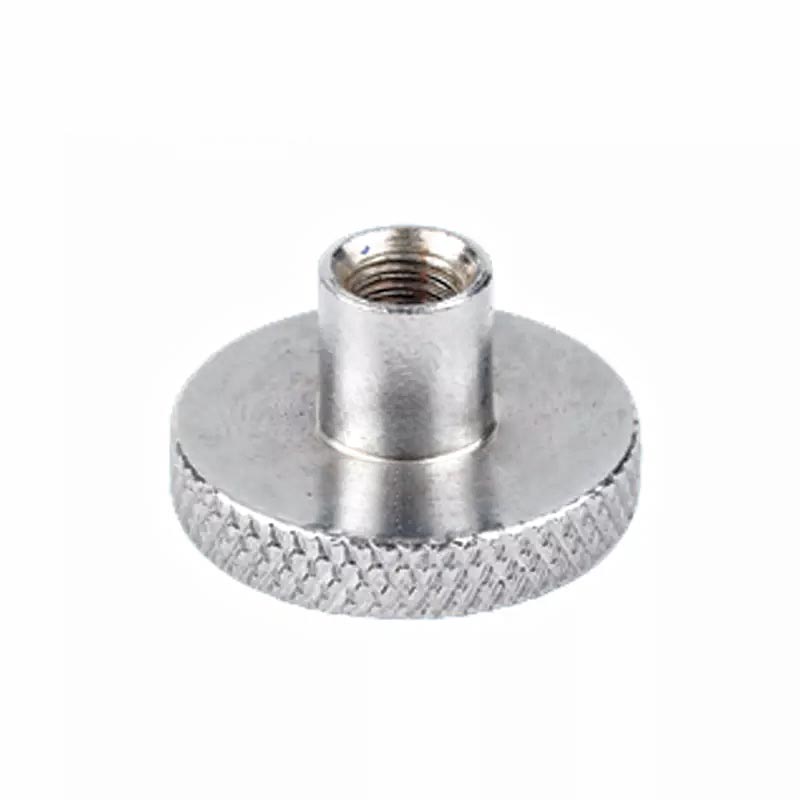

IPD-10 IMPAC – Prato para ensaio de compressão

IPD-10

Prato para ensaio de compressão

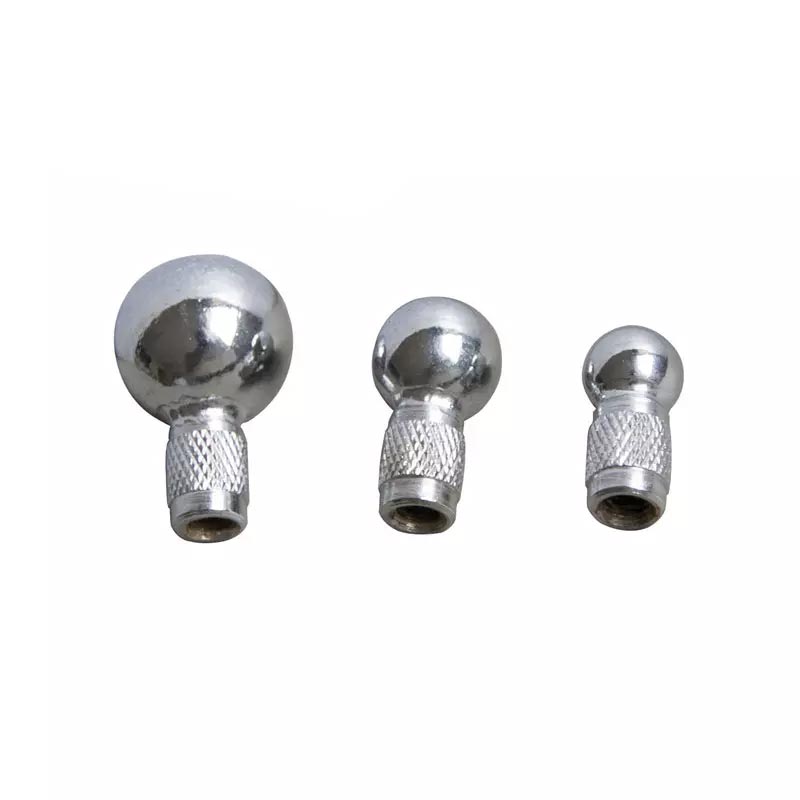

IPD-05 IMPAC – Dispositivo de compressão esférico

IPD-05

Dispositivo de compressão esférico

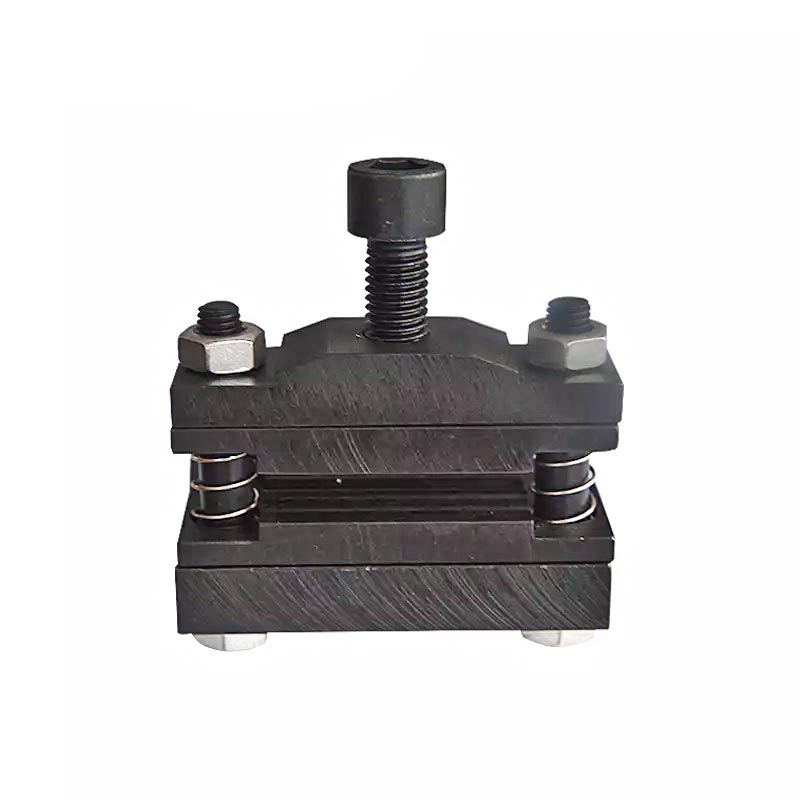

IPD-028 IMPAC – Dispositivo para tração e compressão

IPD-028

Dispositivo para tração e compressão

As capacidades de 50 kgf e 300 kgf são as informadas para os modelos IPD-03 e IPD-027, respectivamente. Para os demais modelos, confirme capacidade, dimensões e conexões conforme a aplicação.

Integração do sistema de ensaio

O dispositivo é parte do sistema de medição de força

A máquina de ensaio aplica o movimento; o dinamômetro mede a força; e a garra ou dispositivo transmite o esforço à amostra. A escolha desses componentes deve ser feita em conjunto. Em uma montagem de tração, é importante considerar a fixação de ambas as extremidades. Para compressão, avalie a base de apoio e o elemento de contato.

A capacidade, a direção da carga, o espaço entre as fixações e a conexão mecânica precisam ser compatíveis. Um acessório inadequado pode comprometer a repetibilidade do teste, mesmo quando o instrumento de medição atende à faixa de força necessária.

Critérios técnicos de seleção

Como escolher garras e dispositivos para ensaios de tração e compressão?

A aparência do acessório é apenas um ponto de partida. A montagem precisa ser avaliada de acordo com o procedimento técnico e as características da amostra.

Material e geometria

Considere se o corpo de prova é rígido, flexível, fino, cilíndrico ou possui um ponto de fixação especial. A garra deve acomodar a amostra sem alterar indevidamente a região avaliada.

Carga máxima e faixa de medição

Estime a força esperada e confirme a capacidade da garra, dos adaptadores, do dinamômetro e do equipamento. A capacidade nominal da máquina não determina a capacidade de todos os acessórios.

Fixação, alinhamento e contato

Verifique a forma de aperto, a superfície e o sentido da força. Se o corpo de prova escorregar ou romper na região de aperto, avalie se a montagem está interferindo no resultado.

Montagem e método de ensaio

Confirme as conexões mecânicas e o espaço disponível. Quando houver procedimento interno ou norma aplicável, confira os requisitos de fixação, velocidade e condições de ensaio antes de definir o conjunto.

Perguntas frequentes

Dúvidas sobre dispositivos para ensaios

Para que servem as garras e os dispositivos para ensaios mecânicos?

São acessórios utilizados para transmitir a força do sistema de ensaio à amostra, mantendo a fixação, o apoio e a direção previstos pelo método. Um dispositivo adequado reduz a influência de escorregamento, desalinhamento e danos causados pela fixação.

Qual a diferença entre uma garra de tração e um prato de compressão?

Na tração, a garra retém a amostra enquanto os pontos de fixação se afastam. Na compressão, o prato ou outro dispositivo de contato aplica carga sobre a amostra apoiada. A geometria de contato e a montagem dependem do procedimento.

Qual dispositivo devo utilizar para testar a resistência de um botão?

A linha possui a garra IPD-014, o dispositivo IPD-018 e a base especial IPD-015 para esse tipo de ensaio. A combinação deve ser definida pelo formato do botão, pela fixação ao tecido e pelo método de arrancamento.

Qual dispositivo é indicado para o arrancamento de terminais elétricos?

O IPD-021 é destinado a testes de arrancamento de terminais em fios. Antes da seleção, informe o tipo de terminal, as dimensões do fio e a carga prevista. Outros dispositivos para fios e cabos estão disponíveis na família correspondente.

Posso usar a mesma garra para fios, tecidos e peças rígidas?

Nem sempre. Uma superfície de aperto adequada para uma peça rígida pode marcar, cortar ou permitir o deslizamento de uma amostra fina. Escolha a fixação conforme o material, o formato e a direção da carga.

Os dispositivos são compatíveis com qualquer máquina de ensaio ou dinamômetro?

A compatibilidade deve ser confirmada pelo tipo de conexão, rosca ou adaptador, espaço de montagem, sentido da carga e capacidade dos componentes. Informe o modelo do equipamento existente antes de selecionar o acessório.

A capacidade da máquina determina a capacidade do dispositivo?

Não. A força admissível do conjunto deve respeitar o menor limite de capacidade entre máquina ou suporte, sensor, acessórios e conexões. Para modelos sem capacidade publicada, confirme o valor com a IMPAC antes do uso.

A IMPAC fornece dispositivos específicos para uma aplicação?

A IMPAC atende aplicações personalizadas. Para avaliar uma fixação específica, envie fotografias ou desenhos da amostra, dimensões, força prevista, equipamento de ensaio e procedimento técnico.

Orientação de especificação

Precisa de uma fixação específica para sua amostra?

Nem toda aplicação pode ser atendida com um acessório padrão. Para avaliar a montagem ou um dispositivo especial, reúna as informações abaixo.

  1. Tipo de ensaio: tração, arrancamento ou compressão.
  2. Amostra: material, geometria, dimensões e pontos de fixação.
  3. Força prevista: limites de carga e critérios de aceitação.
  4. Equipamento: modelo da máquina, dinamômetro e conexões disponíveis.
  5. Procedimento: posição, velocidade, número de repetições e norma interna ou técnica aplicável.

Aplicações personalizadas

Para componentes com geometria irregular ou ensaios que requerem fixação própria, apresente fotografias, desenhos ou uma amostra do produto. Essas informações permitem avaliar a viabilidade da solução e definir a montagem necessária.

Atendimento técnico-comercial IMPAC

Encontre a fixação correta para o seu ensaio

Informe o código do dispositivo ou descreva a aplicação. Nossa equipe auxilia na escolha de garras, dispositivos e acessórios para máquinas de ensaio e dinamômetros. Atendimento em todo o Brasil.
