Dinamômetro Digital com Célula Externa IP-90DI Impac

Medição de força · Tração e compressão

O dinamômetro digital IP-90DI IMPAC com célula externa é indicado para ensaios de tração e compressão, controle de qualidade e avaliação da resistência de componentes e materiais.

Equipado com célula de carga remota tipo S, pode ser integrado a máquinas de ensaio e dispositivos de teste, permitindo medições em diferentes configurações industriais.

Capacidades nominais disponíveis
100 kgf 200 kgf 500 kgf 2.000 kgf

Outras capacidades mediante consulta.

Dinamômetro digital · Célula de carga externa

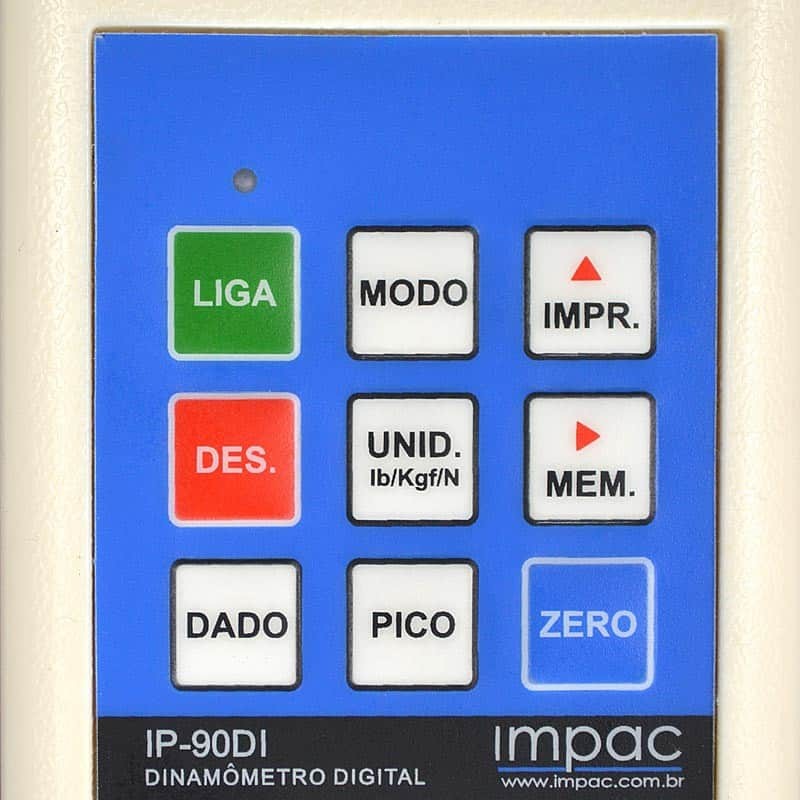

Dinamômetro digital IP-90DI com célula de carga externa

O dinamômetro digital IP-90DI com célula externa é um medidor de força para ensaios de tração e compressão em componentes, materiais e conjuntos industriais. Sua célula de carga tipo S pode ser instalada diretamente na estrutura de ensaio, enquanto o indicador digital permanece em uma posição acessível para leitura e operação. Essa configuração atende a aplicações que exigem sensor remoto e capacidades superiores às dos dinamômetros portáteis com célula interna.

Na utilização prática, a célula de carga é fixada à estrutura e conectada ao indicador por cabo. Durante o ensaio, o operador acompanha a força aplicada no visor e pode registrar o maior esforço por meio da função de pico. O conjunto pode trabalhar com dispositivos de bancada e máquinas de ensaio manuais ou elétricas compatíveis.

O IP-90DI com célula de carga externa está disponível em quatro capacidades nominais: 100, 200, 500 e 2.000 kgf. Cada versão possui uma faixa útil e resolução específicas; esses dados estão reunidos nas tabelas técnicas abaixo.

100 · 200 · 500 · 2.000 kgfCapacidades nominais
0,5%Precisão da leitura
896Leituras na memória
RS-232Comunicação com PC
Aplicações industriais

Aplicações do dinamômetro digital com célula externa

A separação entre sensor e indicador favorece montagens em dispositivos de teste e máquinas de ensaio. O IP-90DI pode integrar procedimentos de controle de força nos quais a capacidade, a fixação e a forma de aplicação do esforço estejam corretamente dimensionadas.

Ensaios de tração de conjuntos e componentes

A célula externa permite medir a força aplicada para tracionar conjuntos mecânicos, cabos, tirantes e componentes sujeitos a esforços elevados. Em ensaios de arrancamento ou ruptura, a força máxima pode ser registrada pela função de pico, desde que a capacidade nominal e os dispositivos de fixação sejam compatíveis com o ensaio.

Para especificar: força máxima prevista, geometria da peça, ponto de fixação e método de aplicação da carga.

Ensaio de compressão em molas e componentes

Com a célula instalada em uma estrutura de ensaio, o conjunto mede a força de compressão aplicada a molas, peças e subconjuntos industriais. Para comparar resultados, é importante controlar a posição da amostra, o alinhamento da carga e o deslocamento ou curso definido no procedimento.

Para especificar: capacidade, altura da amostra, curso e necessidade de controlar o deslocamento.

Ensaios de resistência de fixações e ancoragens

Em verificações de resistência à tração de fixações e conjuntos montados, o dinamômetro mede a carga aplicada à peça. O método de ensaio, a estrutura de reação e a fixação devem ser definidos para evitar cargas laterais e assegurar a segurança operacional.

Para especificar: tipo de fixação, carga de teste, dispositivo de reação e exigências do procedimento.

Controle de força em máquinas e dispositivos especiais

A célula de carga separada do indicador facilita sua instalação em bancadas, máquinas e dispositivos desenvolvidos para testes de produção. A medição pode ser utilizada na verificação de forças de prensagem, retenção ou extração, com limites definidos pelo processo.

Para especificar: espaço de montagem, direção da força, interface e condições de aplicação.

Ensaios em elastômeros e componentes industriais

Em ensaios de tração e compressão de materiais e peças de borracha, o instrumento registra a força necessária para deformar ou separar o conjunto. Quando a avaliação exige curva força versus deslocamento ou velocidade padronizada, deve ser associado a uma máquina de ensaio que forneça esses recursos.

Para especificar: corpo de prova, força esperada, velocidade, curso e garras necessárias.

Medição de esforços de empurrar e puxar

Em aplicações de ergonomia e engenharia de processos, dispositivos de medição adequados permitem registrar esforços de movimentação e acionamento. Para cargas maiores, a montagem da célula deve ser dimensionada de acordo com a direção da força e as condições de segurança.

Para especificar: força inicial ou sustentada, montagem e procedimento de medição.

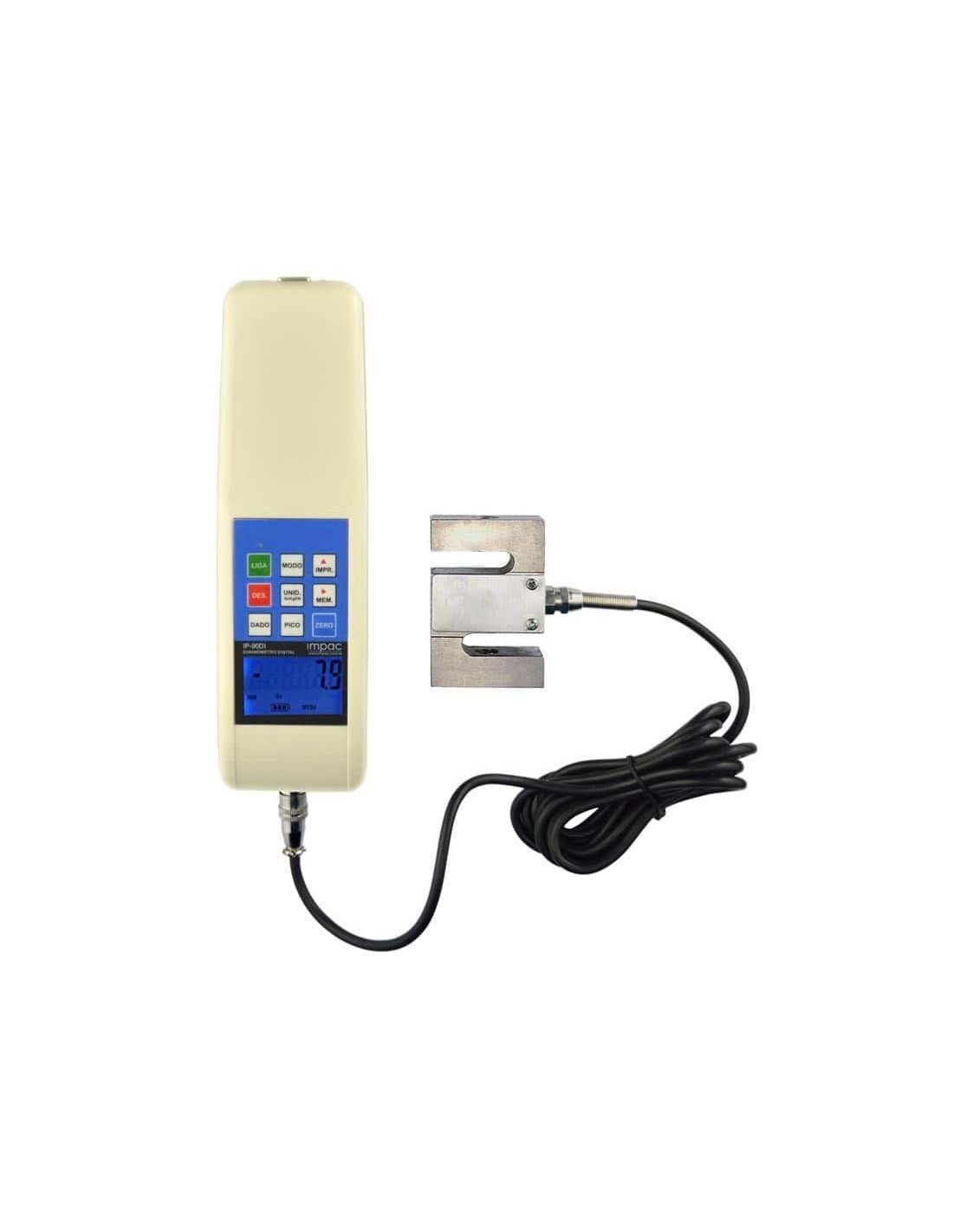

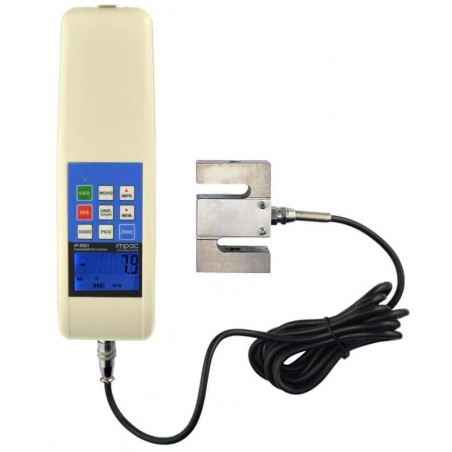

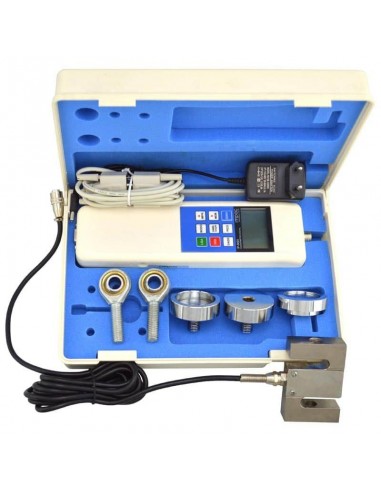

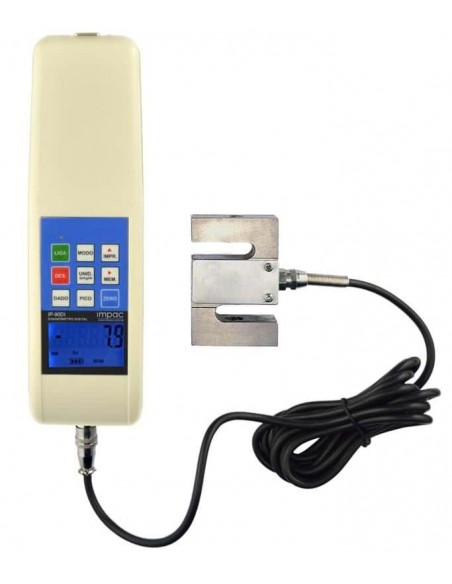

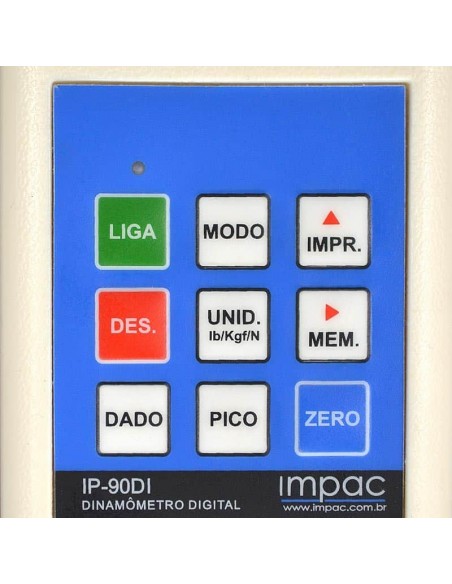

Conjunto de dinamômetro digital IP-90DI com sensor externo tipo S
Sensor externo tipo S e indicador de força IP-90DI.
Configuração de ensaio

Montagem da célula externa em máquinas de ensaio

O sensor tipo S pode ser posicionado no caminho de aplicação da carga, com conexão mecânica apropriada para tração ou compressão. O indicador permanece acessível ao operador por meio do cabo de 2,5 m informado na ficha técnica.

Para ensaios repetitivos ou com velocidade definida, a célula pode ser integrada a máquinas de ensaio manuais ou elétricas compatíveis. Em determinadas configurações de máquinas IMPAC, o indicador permite configurar a parada por carga atingida.

O dimensionamento da estrutura, os pontos de fixação, o alinhamento e a prevenção de sobrecargas são fundamentais para a integridade do conjunto.

Aquisição e acompanhamento de dados

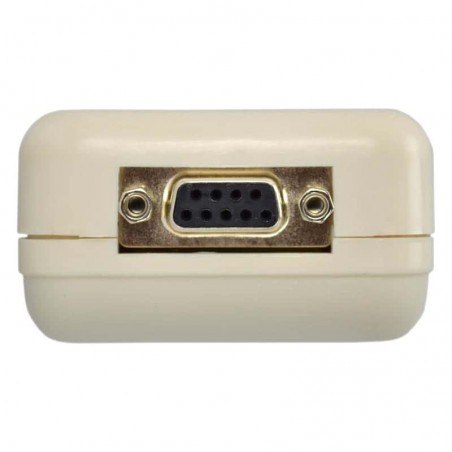

Comunicação com computador via RS-232

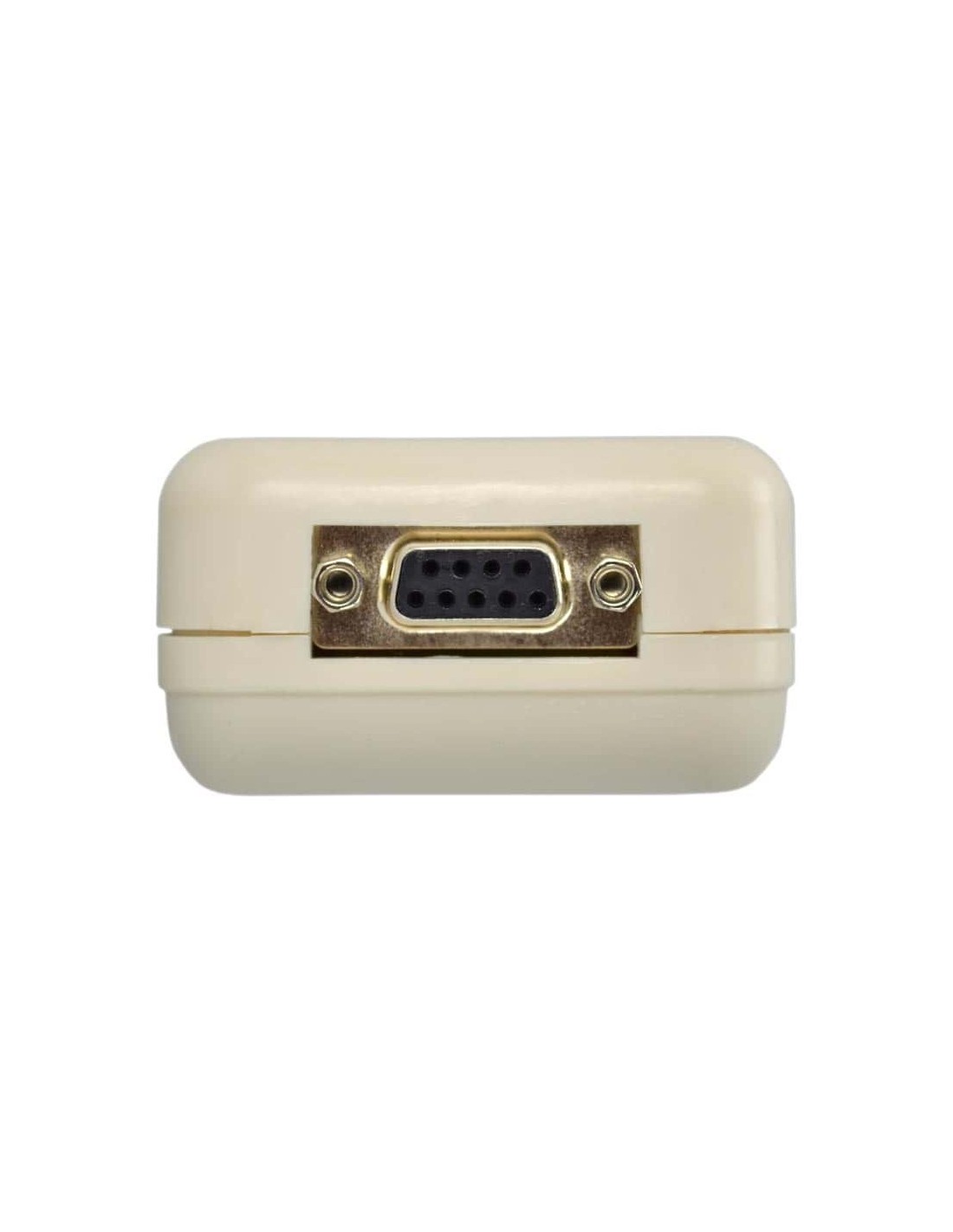

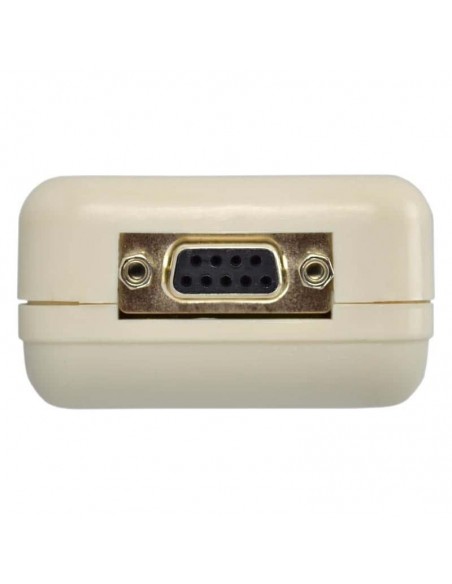

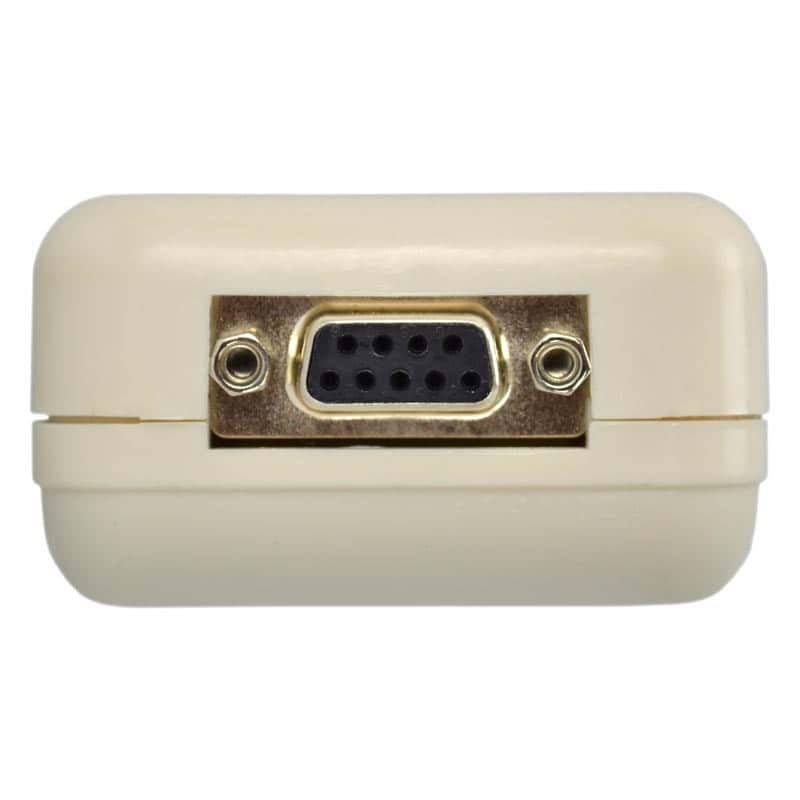

O dinamômetro digital IP-90DI com célula externa possui interface RS-232 para ligação ao computador. Com o cabo de comunicação e o software opcionais, é possível acompanhar os ensaios de tração e compressão em tempo real, visualizar a evolução da força em gráficos e gerar tabelas com os dados registrados.

Acompanhamento do ensaio

Durante a aplicação da carga, o software permite acompanhar as medições no computador e observar o comportamento da força ao longo do teste. Essa visualização auxilia na análise de ensaios e na identificação dos valores registrados.

Gráficos e tabelas de resultados

Os resultados podem ser apresentados em gráficos e tabelas para consulta e comparação entre medições. Em aplicações de controle de qualidade, essa documentação facilita a análise dos ensaios realizados.

A comunicação com o computador requer cabo RS-232 e software de monitoramento, fornecidos como opcionais. As funções disponíveis dependem da versão do software utilizada.

Fornecimento

Célula externa, indicador e acessórios

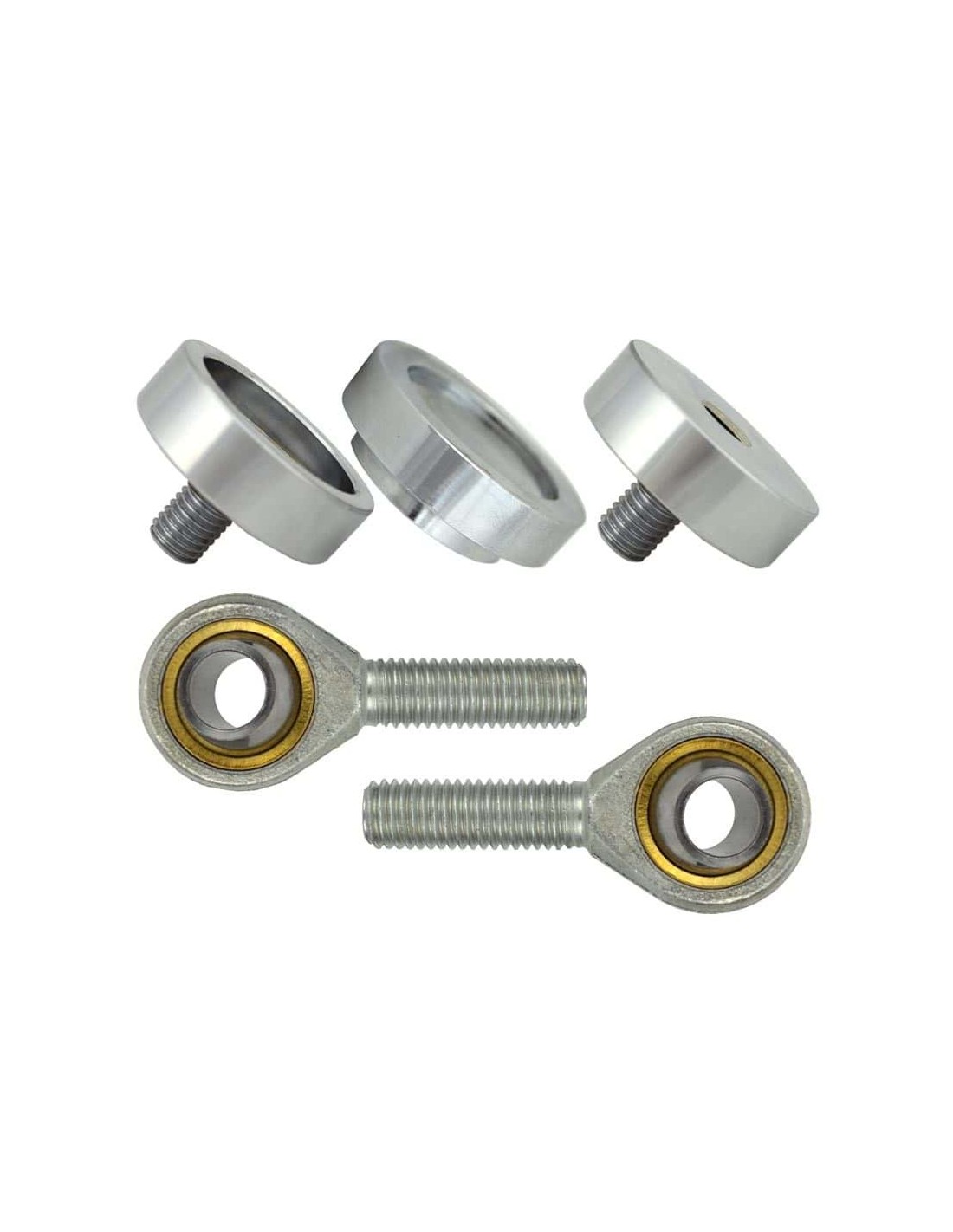

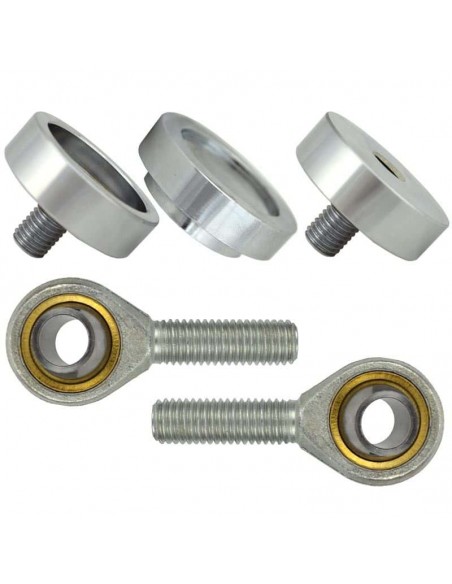

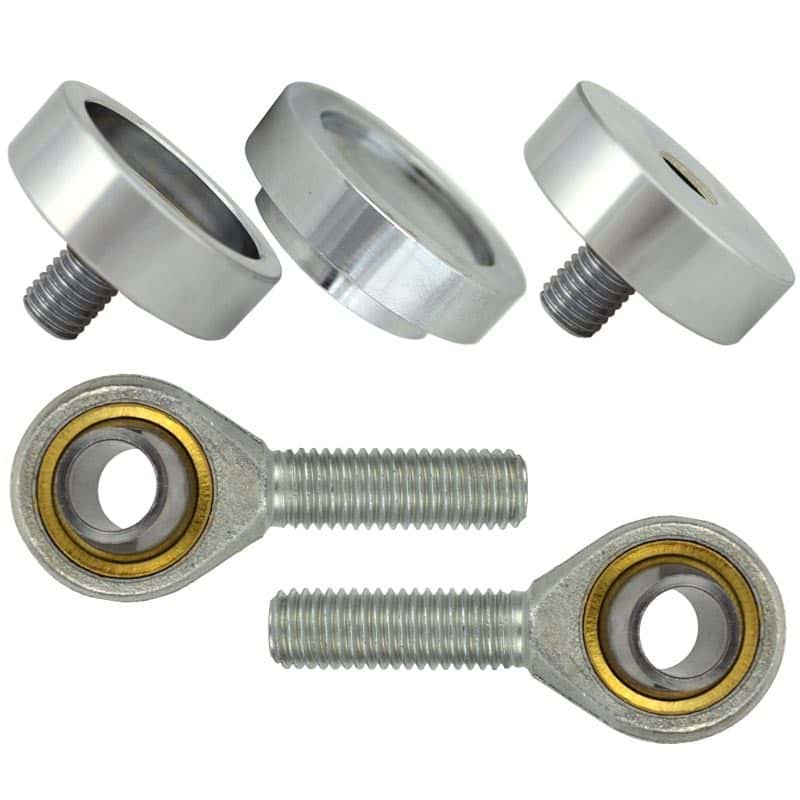

O conjunto inclui indicador digital IP-90DI, célula de carga remota tipo S, cabo de ligação, carregador, olhais de fixação e conjunto de mesas de compressão, conforme a composição comercial apresentada para esta linha.

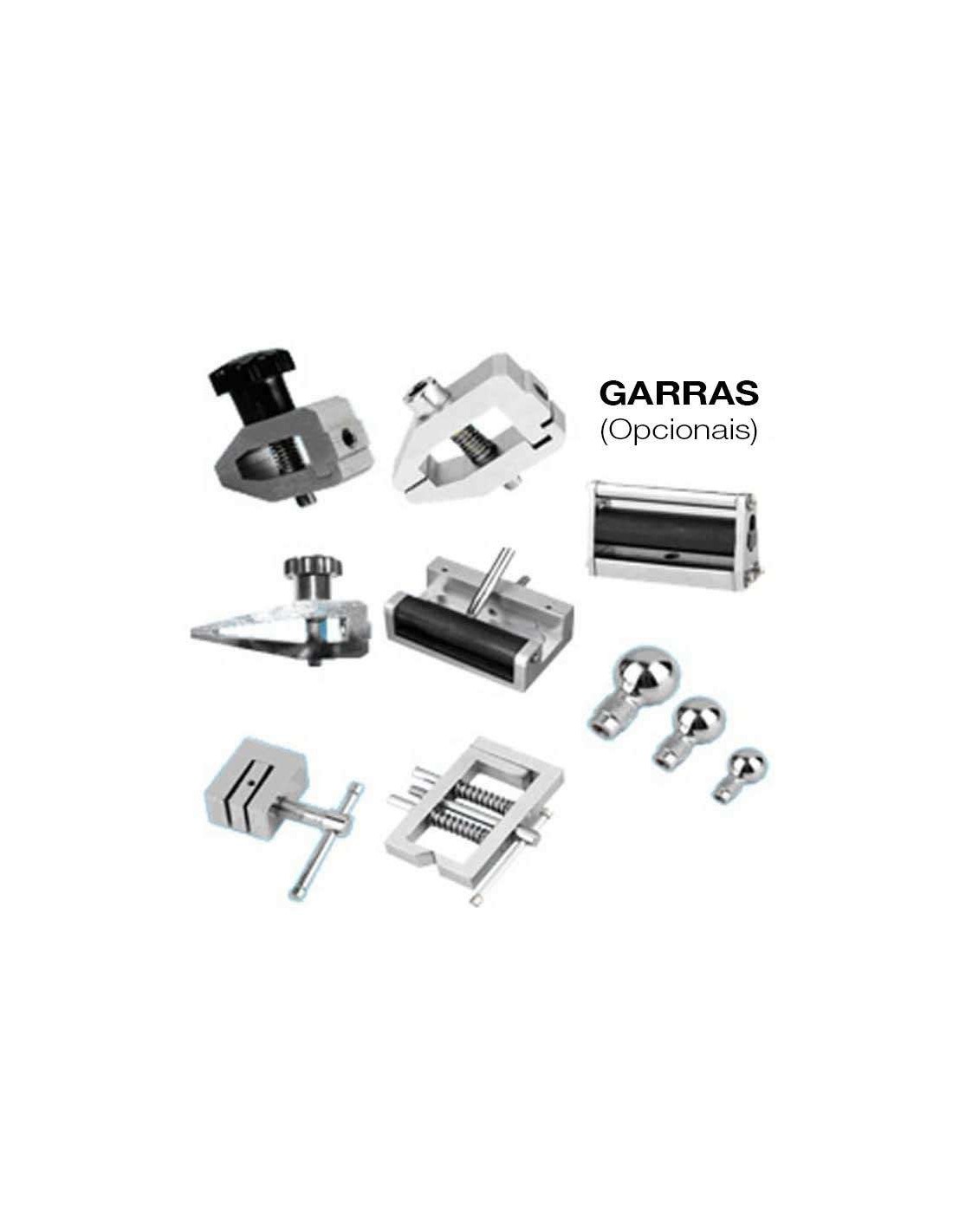

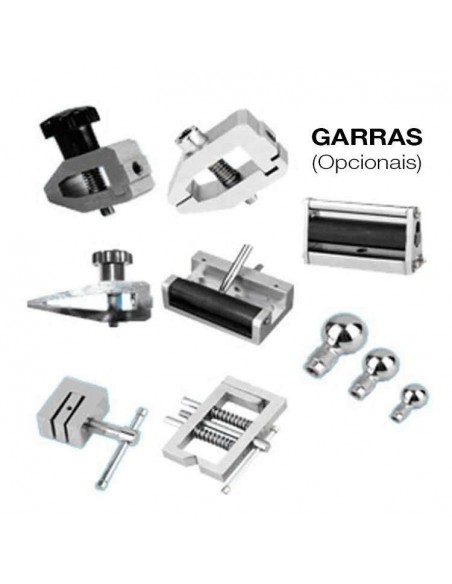

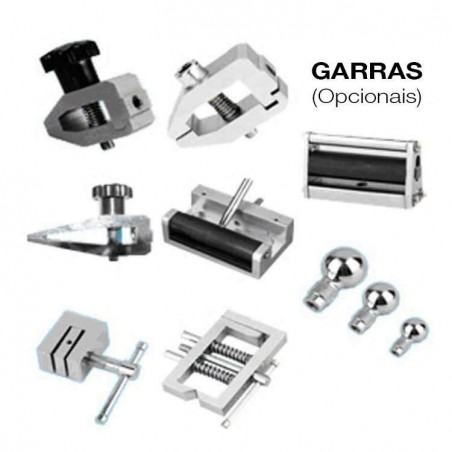

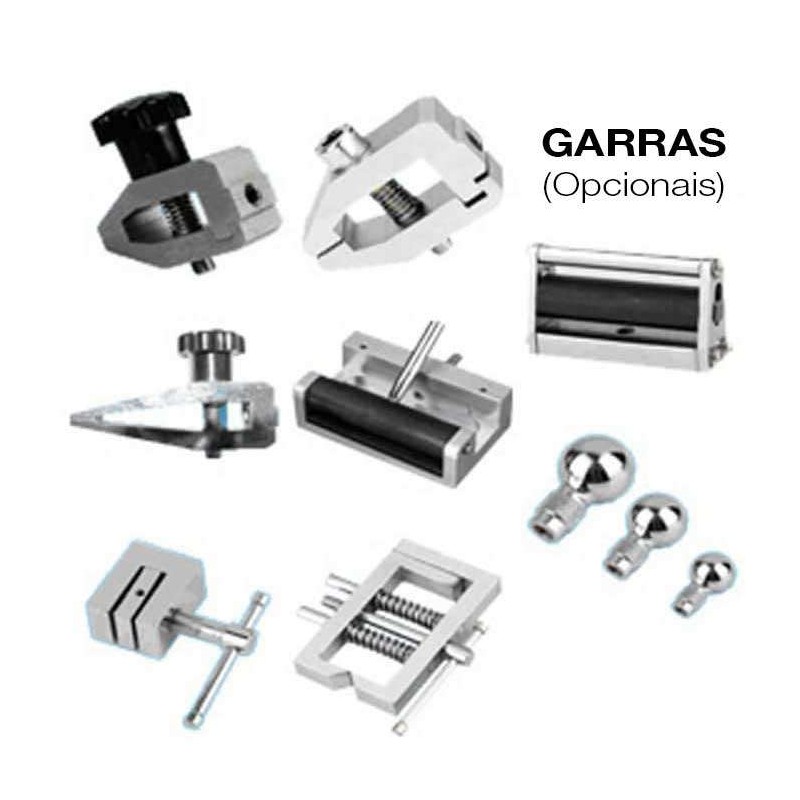

Estão disponíveis como opcionais o cabo de comunicação RS-232, o software de monitoramento e garras ou dispositivos específicos de fixação para diferentes ensaios. O certificado de calibração também pode ser incluído na proposta.

A composição e as dimensões mecânicas da célula devem ser verificadas para a capacidade solicitada.

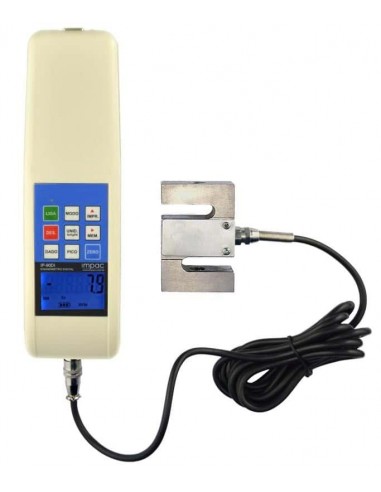

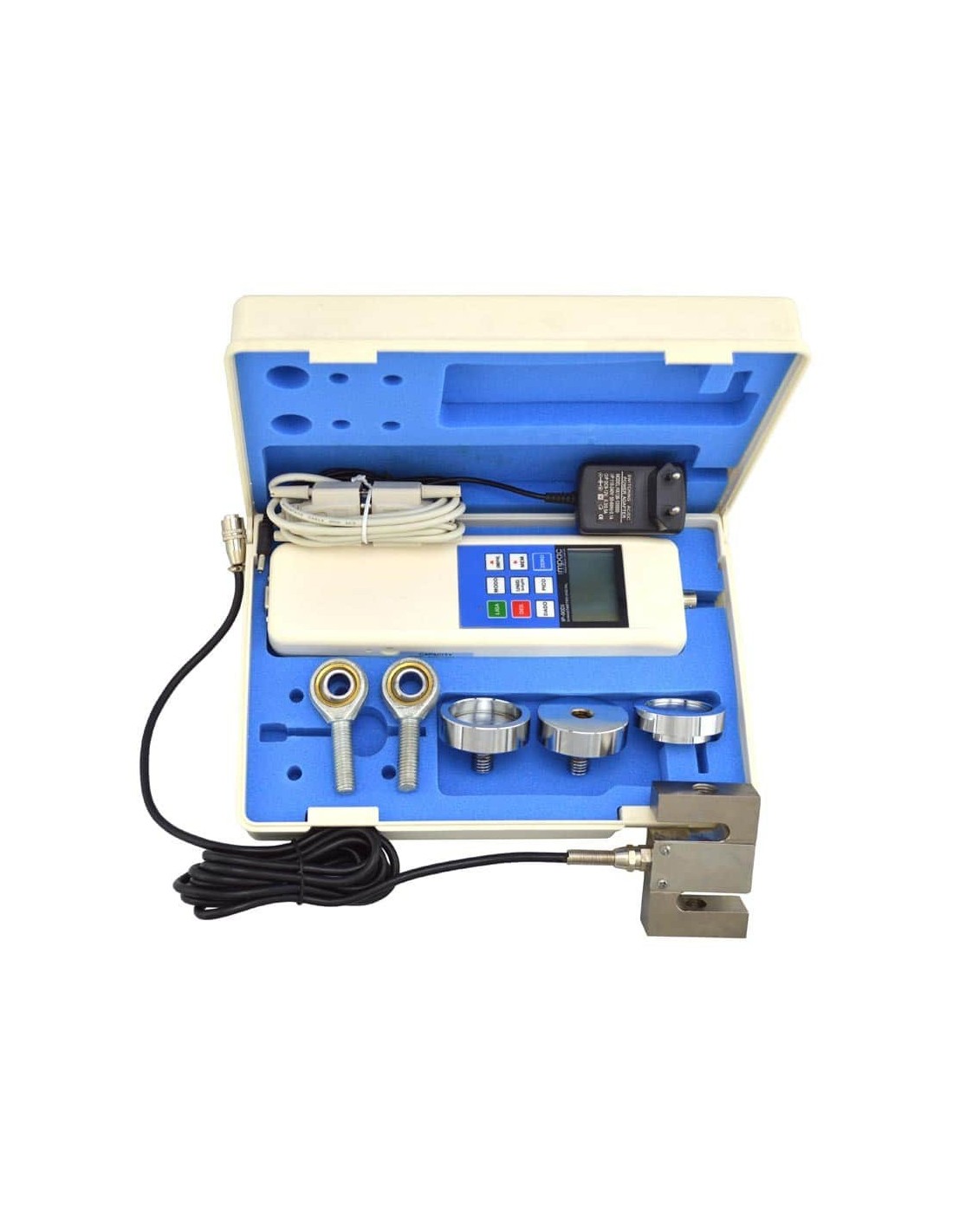

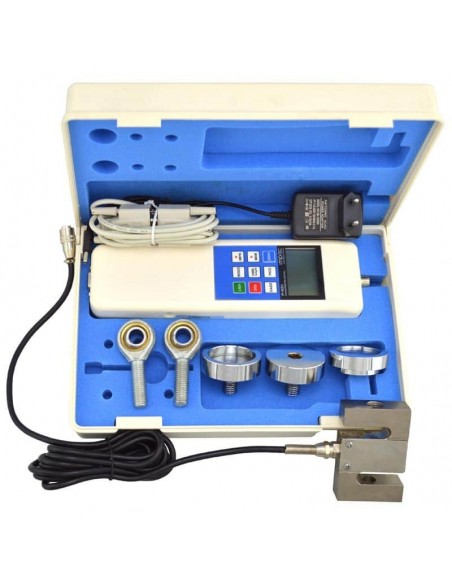

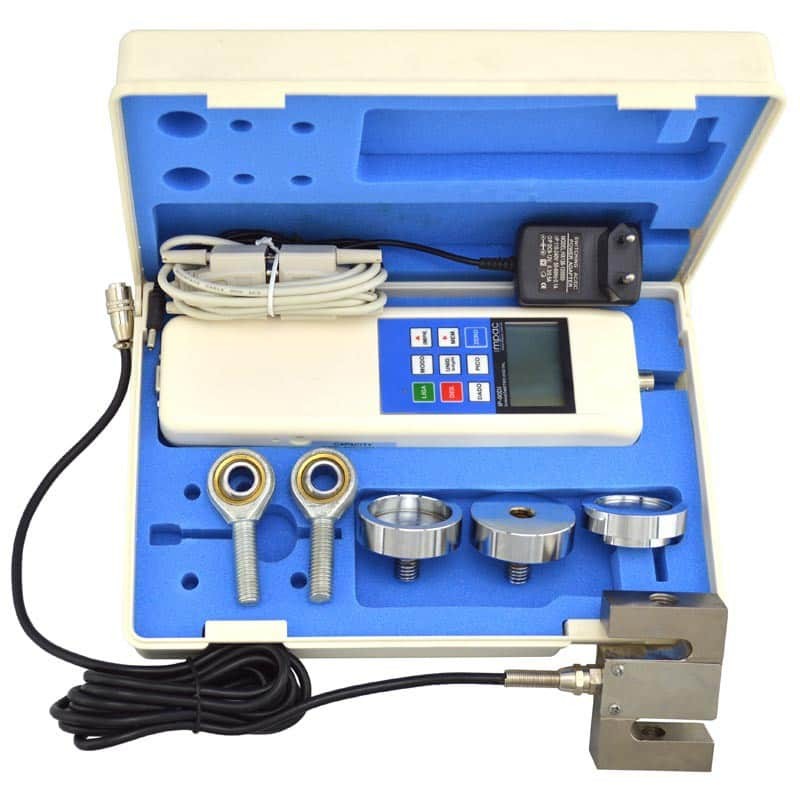

Dinamômetro digital com célula externa IP-90DI e acessórios
Fotografia do conjunto IP-90DI com célula externa.
Perguntas técnicas

Perguntas técnicas sobre o dinamômetro IP-90DI

Quais são as capacidades do dinamômetro digital IP-90DI com célula externa?

O IP-90DI com célula externa possui versões de 100, 200, 500 e 2.000 kgf. Cada capacidade tem faixa útil e resolução próprias, detalhadas na tabela técnica. Para escolher a versão, considere a força mínima e máxima prevista no ensaio e o nível de resolução necessário.

O sensor precisa ficar junto ao indicador?

Não. A célula de carga é externa e conectada ao indicador por um cabo de 2,5 m, permitindo instalar o sensor no dispositivo de ensaio e posicionar o visor em local acessível ao operador.

É possível acompanhar o ensaio no computador?

Sim. O IP-90DI dispõe de interface RS-232. Com cabo e software opcionais, é possível acompanhar os resultados e utilizar os recursos de monitoramento disponíveis para o sistema.

O dinamômetro pode integrar uma máquina de ensaio?

Sim. A célula externa pode ser instalada em máquinas e dispositivos de ensaio compatíveis. Em determinadas configurações de máquinas elétricas IMPAC, também é possível definir a parada ao atingir uma carga programada.

O certificado de calibração acompanha o equipamento?

O certificado de calibração é opcional e pode ser solicitado na cotação, de acordo com a capacidade selecionada e os requisitos de rastreabilidade do ensaio.

Dados técnicos para seleção

Capacidades, resolução e características técnicas

As capacidades de 100, 200, 500 e 2.000 kgf correspondem a versões distintas do IP-90DI. A tabela reúne as faixas de medição, resoluções, início de escala e precisão informados na ficha técnica original. A escolha deve considerar a força mínima e máxima do ensaio, não apenas a capacidade nominal.

100 kgf · faixa publicada: 1 a 100 kg · resolução: 0,01 kg e 0,1 N.
Parâmetro100 kgf200 kgf500 kgf2.000 kgf
Faixa (kg, nomenclatura do catálogo)1–1002–2005–5002–2.000
Faixa (N)10–1.00020–2.00050–5.00020–20.000
Faixa (lb)0,1–2200,5–4401,1–1.1004–4.400
Resolução (kg)0,010,10,10,1
Resolução (N)0,1111
Resolução (lb)0,010,10,10,1
Precisão0,5% da leitura0,5% da leitura0,5% da leitura0,5% da leitura
Início de escala (kg)1252
Início de escala (N)10205020
Início de escala (lb)0,10,51,14
Sobrecarga máxima20% da faixa20% da faixa20% da faixa20% da faixa

A fonte comercial utiliza “kg” para as escalas de força. Neste texto, as capacidades nominais são indicadas em kgf. Para ensaios que exigem rastreabilidade, utilizar os valores e unidades constantes do certificado aplicável.

Características gerais do conjunto

SensorCélula de carga externa tipo S
Tipo de mediçãoTração e compressão

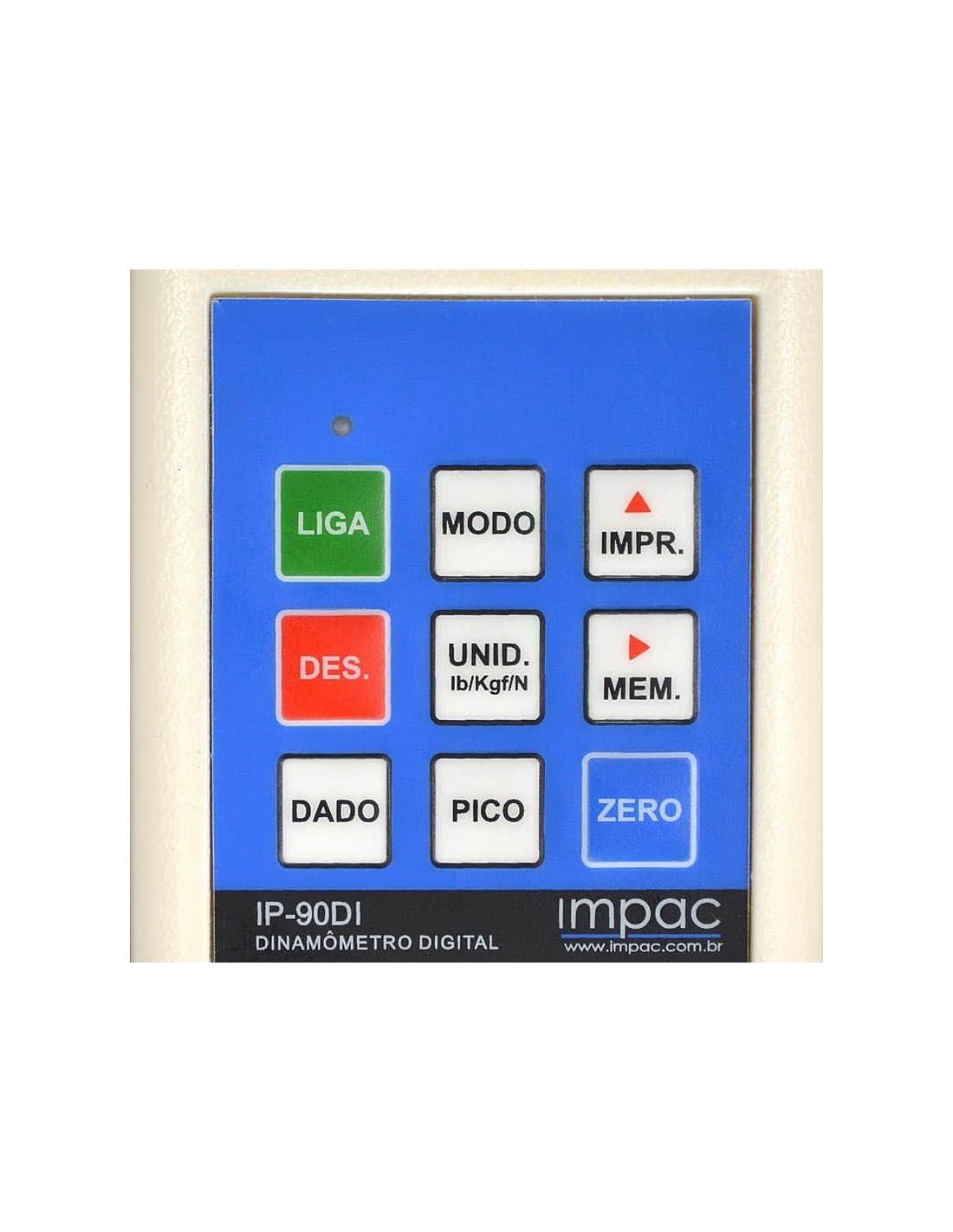

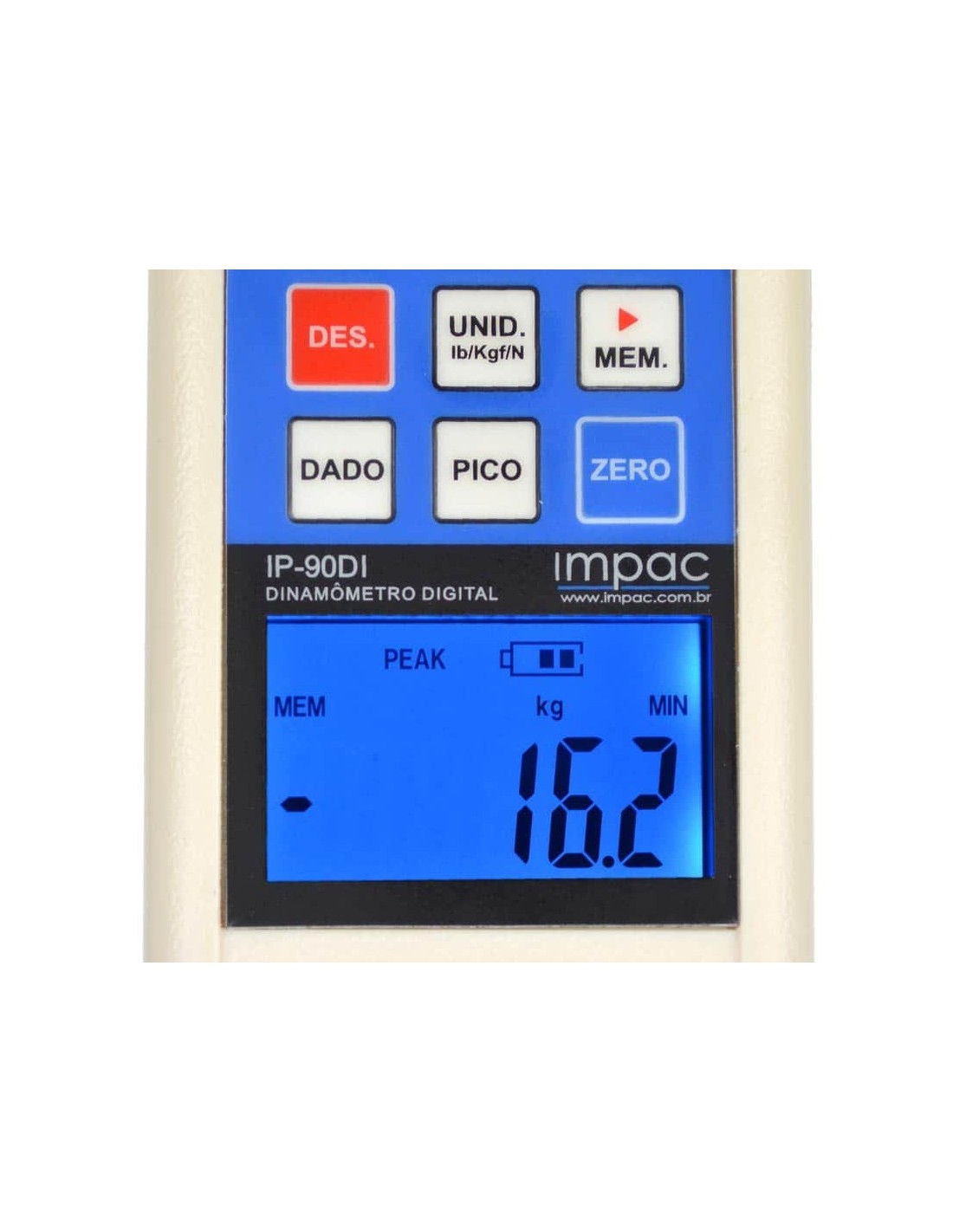

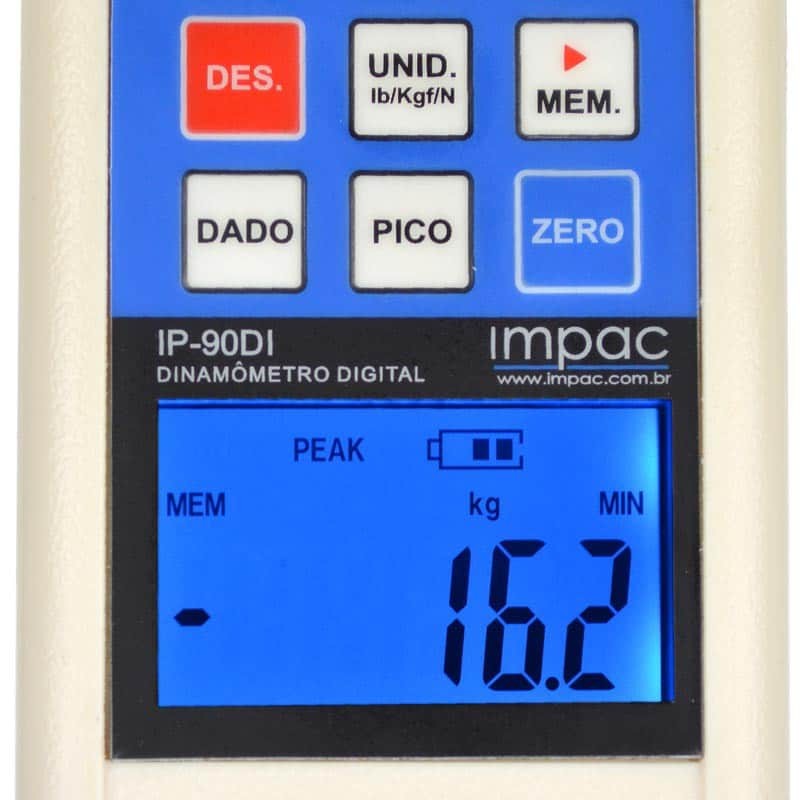

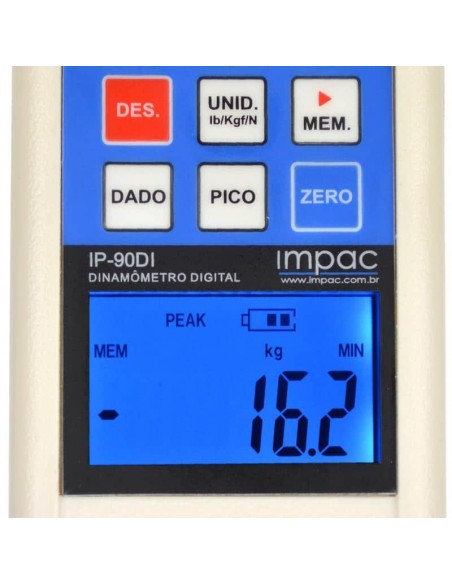

MostradorLCD retroiluminado de seis dígitos, com inversão de indicação
Função de picoTração e compressão
MemóriaAté 896 leituras
Unidadeskg, lb e N (denominações do catálogo)
InterfaceRS-232; cabo e software opcionais
AlertasSonoros, limites máximo e mínimo

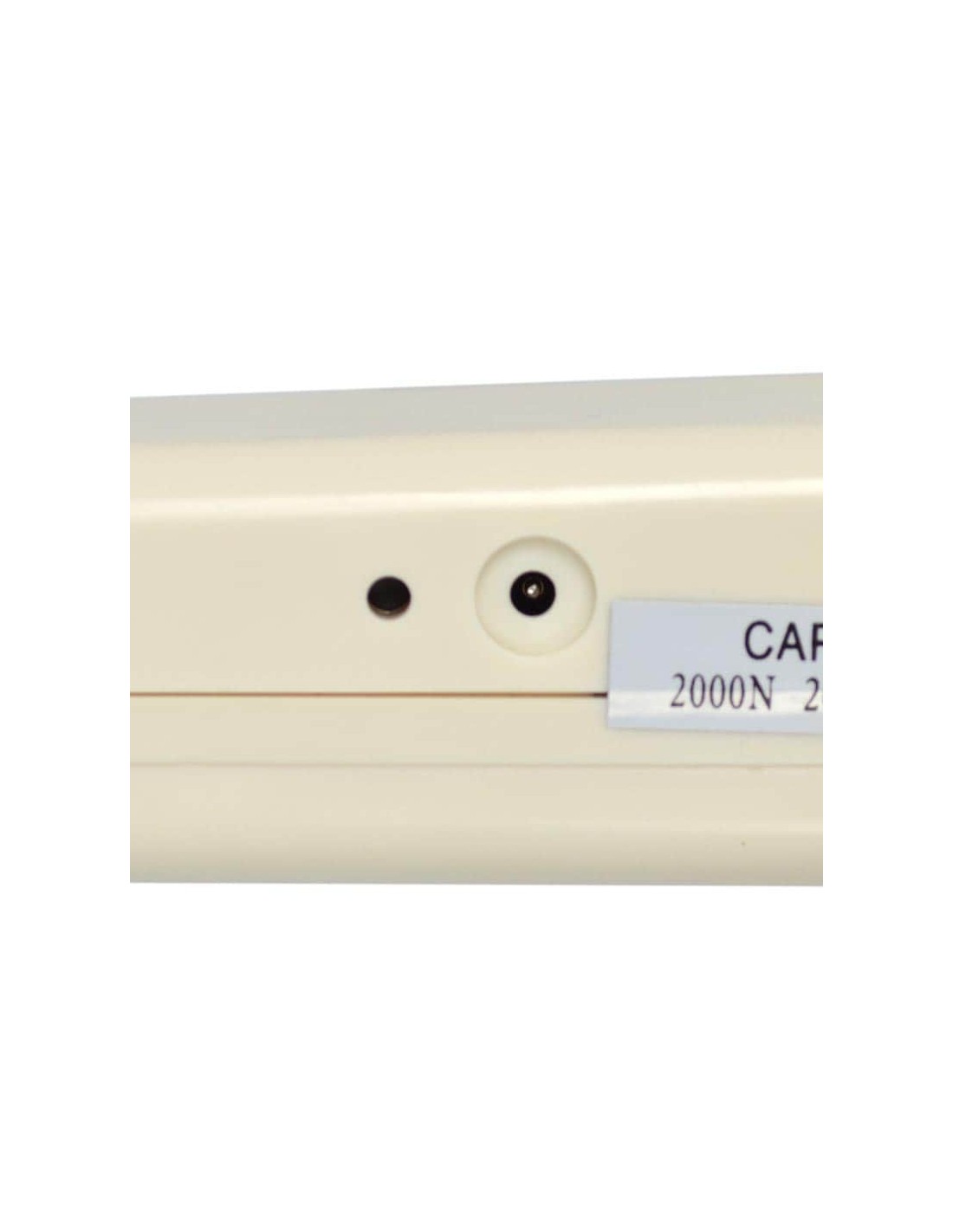

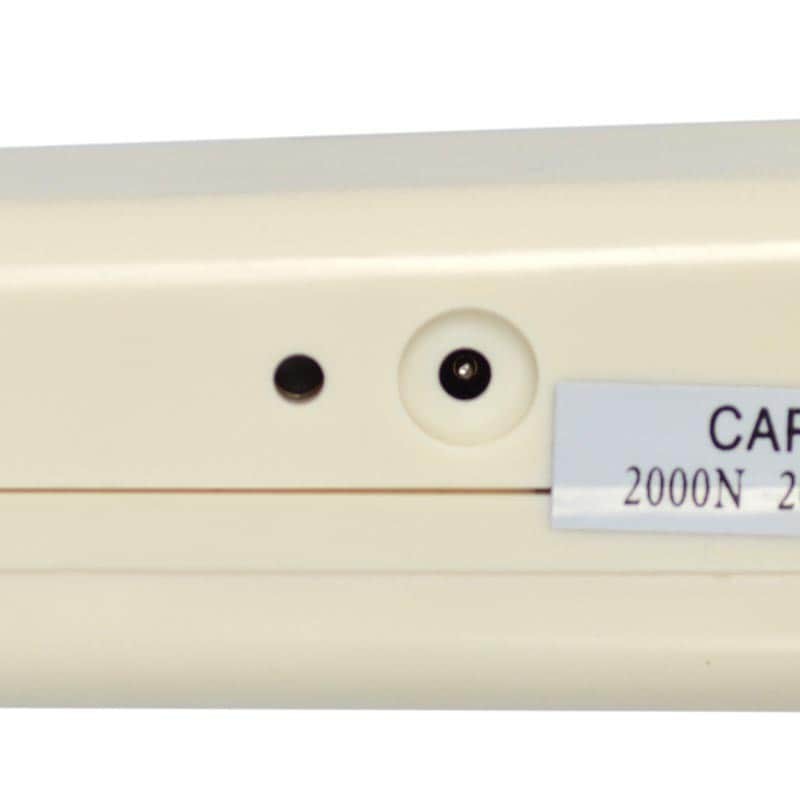

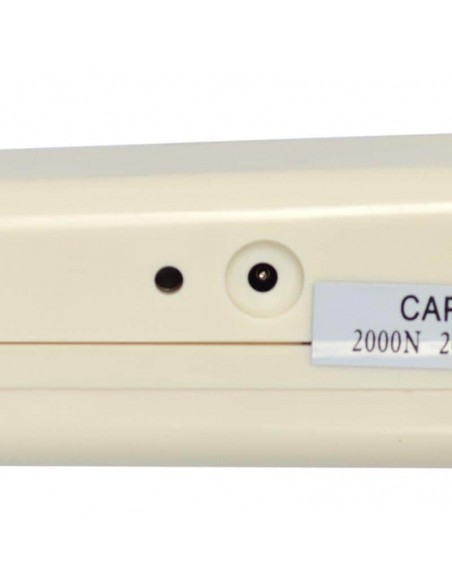

AlimentaçãoBateria recarregável e carregador bivolt
Dimensões do indicador230 × 66 × 36 mm
Cabo da célula remota2.500 mm
Peso do indicador450 g
Peso da célula380 g (valor de referência publicado; conferir para a capacidade escolhida)
Estrutura do indicadorABS
Desligamento automáticoSim
CalibraçãoCertificado opcional
Condições ambientaisInformadas no catálogo: −10 a 60 °C e 15% a 80% UR; validar condições de operação no manual vigente
Orientação para cotação

Como especificar o IP-90DI para seu ensaio

Para selecionar a versão correta, identifique a carga máxima e a menor força a ser observada, o tipo de esforço, a geometria da amostra e a forma de montagem. Esses dados permitem definir a capacidade do sensor e os acessórios de fixação.

  1. Capacidade e faixa útil: força mínima e máxima esperada, incluindo picos do ensaio.
  2. Tração ou compressão: direção de aplicação e necessidade de leitura de pico.
  3. Montagem: espaço disponível, tipo de estrutura, curso e velocidade do teste.
  4. Registro e documentação: necessidade de software, RS-232 e certificado de calibração.

Quando escolher célula externa?

Quando o ponto de medição fica dentro de uma máquina, quando o sensor precisa ser fixado de forma independente do visor ou quando o ensaio exige capacidades maiores do que as utilizadas em medidores portáteis com célula interna.

Célula interna e outras soluções

Para medições portáteis de menor capacidade, consulte o IP-90DI com célula interna. Para ensaios com aplicação de força controlada, conheça também nossas máquinas de ensaio.

Atendimento técnico-comercial IMPAC

Precisa especificar o IP-90DI com célula externa?

Informe a carga prevista, o tipo de ensaio e as condições de montagem. Nossa equipe auxilia na seleção da capacidade, da célula e dos acessórios necessários.

(11) 3816-0371Telefone e WhatsApp comercial
