Medição de torque · Controle de embalagens

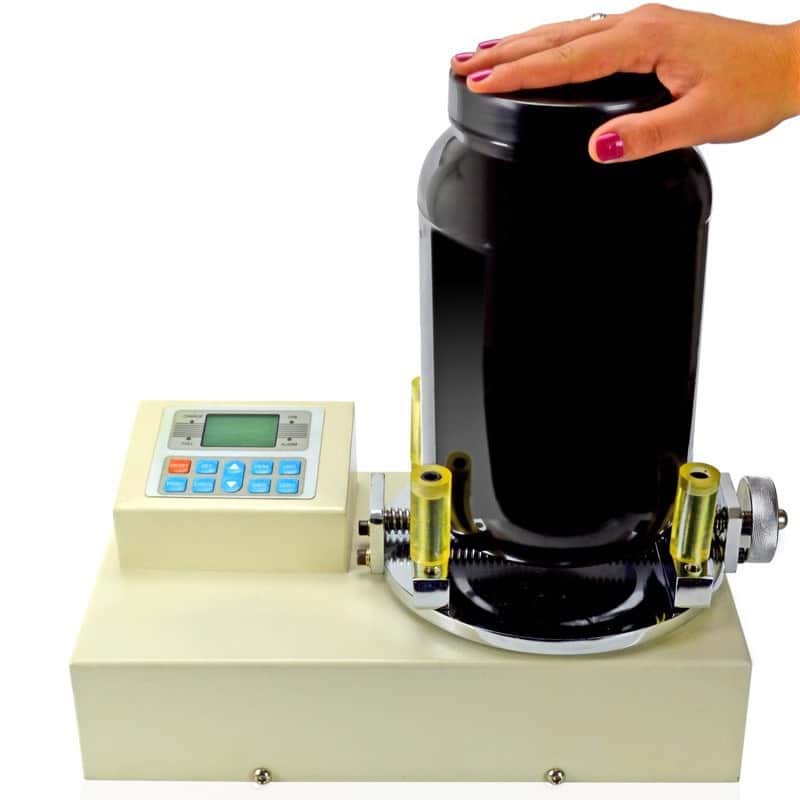

O torquímetro digital para tampas e garrafas IMPAC mede o torque de abertura e fechamento de frascos, potes e garrafas com tampas rosqueadas.

Com escala de 20 N·m, fixação ajustável e leitura de pico, auxilia o controle de qualidade em linhas de envase e laboratórios.

Características principais
20 N·m Frascos de 20 a 180 mm 99 grupos de testes

Certificado de calibração opcional.

Controle de qualidade · Embalagens

Torquímetro digital em tampas e garrafas

O torquímetro digital para tampas e garrafas IMPAC é um instrumento de bancada desenvolvido para medir o torque aplicado no fechamento e na abertura de recipientes. Com capacidade de 20 N·m e dispositivo de fixação ajustável, permite avaliar o comportamento de tampas rosqueadas de garrafas, frascos e potes, desde o desenvolvimento da embalagem até o controle de qualidade após o envase.

O torque de fechamento influencia a montagem do conjunto tampa e recipiente. Já o torque de abertura indica o esforço de torção necessário para iniciar ou realizar a remoção da tampa nas condições definidas pelo ensaio. Ambos são importantes para investigar variações do processo de fechamento, diferenças entre lotes e dificuldades de abertura pelo consumidor.

Por que medir o torque das tampas?

Uma tampa com aperto insuficiente pode contribuir para problemas de vedação ou soltura, enquanto o aperto excessivo pode dificultar a abertura, danificar a rosca ou deformar componentes. O torquímetro permite comparar valores medidos com limites especificados pelo fabricante da embalagem ou pelo responsável pelo processo. A medição de torque, contudo, não substitui testes de estanqueidade, integridade ou segurança da embalagem.

20 N·mCapacidade nominal
0,001 N·mResolução informada
20–180 mmDiâmetro do frasco
99 gruposMemória de testes
Aplicações industriais

Onde utilizar o torquímetro para tampas?

O equipamento é destinado a verificações manuais do torque de fechamento e abertura de embalagens rosqueadas compatíveis com sua faixa de medição e sistema de fixação. A escolha do procedimento depende da geometria do recipiente e do objetivo do teste.

Indústria de bebidas e envase

Verificação de tampas de garrafas de água, sucos, refrigerantes e outras bebidas. A amostragem após o fechamento permite identificar variações entre lotes ou cabeçotes de tampagem, desde que as amostras sejam identificadas e ensaiadas nas mesmas condições.

Alimentos e embalagens de consumo

Controle do aperto e da remoção de tampas rosqueadas de potes e frascos. A medição auxilia a investigação de dificuldades de abertura, fechamento irregular e diferenças entre materiais, sem substituir os ensaios específicos de vedação.

Cosméticos e higiene pessoal

Avaliação de frascos de cremes, loções, xampus e outras embalagens compatíveis. Permite comparar combinações de frasco e tampa e acompanhar mudanças no fornecedor, na rosca ou no ajuste do processo de fechamento.

Indústria farmacêutica

Verificação do torque de tampas rosqueadas de frascos para produtos farmacêuticos, de acordo com procedimentos validados pelo responsável técnico. Tampas de segurança infantil e sistemas especiais podem exigir métodos e dispositivos adicionais.

Fabricantes de tampas e embalagens

Comparação de amostras produzidas em diferentes cavidades, lotes ou materiais. O ensaio ajuda a avaliar a resposta mecânica das combinações de rosca e tampa, inclusive em estudos de alteração de projeto.

Laboratórios e pesquisa de materiais

Testes de torque de aplicação, remoção, retenção ao longo do tempo e, quando previsto no método, ensaios destrutivos de torção. O resultado depende da correta escolha da faixa, da fixação e das condições de ensaio.

Princípio de medição

Torque de fechamento, abertura e retenção

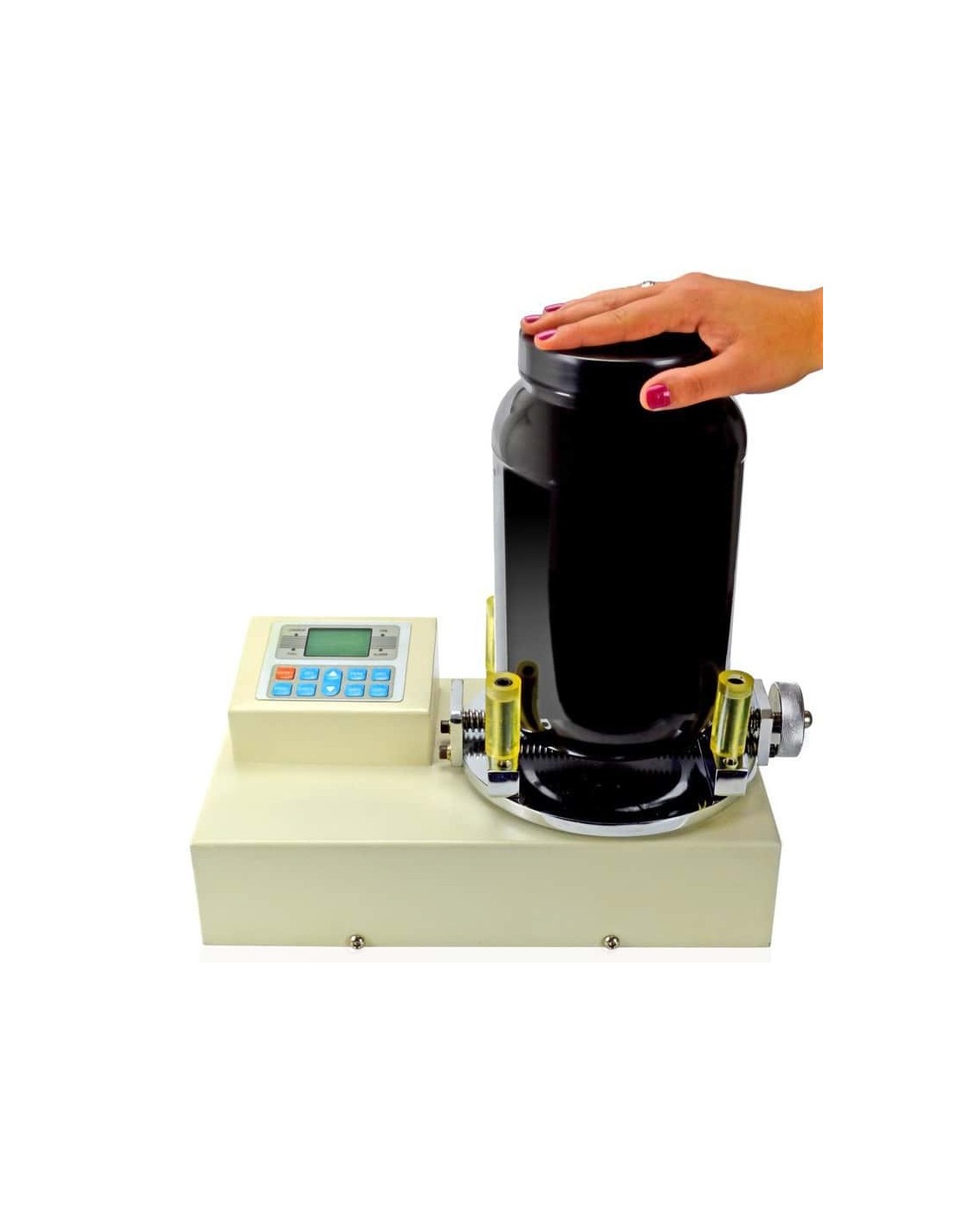

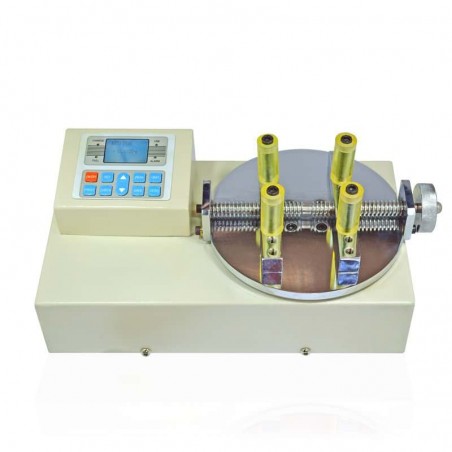

Torquímetro digital para tampas e garrafas IMPAC — vista 1
Vista complementar da galeria do torquímetro IMPAC.

Torque de fechamento (aplicação)

É o torque aplicado ao girar a tampa durante o fechamento. Pode ser medido na bancada para reproduzir uma condição definida de montagem e investigar a influência do aperto sobre o conjunto.

Torque de abertura (remoção)

É o torque necessário para girar a tampa no sentido de abertura. A leitura de pico permite registrar o maior valor observado durante o movimento manual. Em tampas com lacre, o maior pico pode corresponder à ruptura do anel de inviolabilidade, e não necessariamente ao primeiro movimento da tampa.

Retenção de torque

O torque de remoção pode variar após o fechamento em função do tempo, da temperatura e das características dos materiais. Um estudo de retenção compara amostras fechadas sob condições conhecidas e abertas após intervalos definidos. O torque de remoção não deve ser considerado automaticamente igual ao torque aplicado pela tampadora.

Leitura e controle

Medição digital de torque e destorque

O sensor registra o torque resultante da rotação manual da tampa enquanto o recipiente permanece fixado no dispositivo de bancada. O visor LCD permite acompanhar o sentido indicado e selecionar a leitura instantânea ou de pico, conforme a finalidade do teste.

O instrumento dispõe de três unidades de torque: N·m, kgf·cm e lbf·pol. Os limites máximo e mínimo podem ser programados de acordo com o critério de aceitação do produto, com sinalização visual por LEDs verde e vermelho e alarme sonoro. Os limites devem ser definidos pelo procedimento de qualidade, não pela capacidade máxima do torquímetro.

A memória interna armazena até 99 grupos de testes, permitindo consulta conforme as funções do equipamento. A configuração de 20 N·m é alimentada por bateria recarregável Ni-MH e não possui impressora integrada. Não se deve presumir comunicação com computador, exportação automática ou registro de curvas sem confirmação desses recursos.

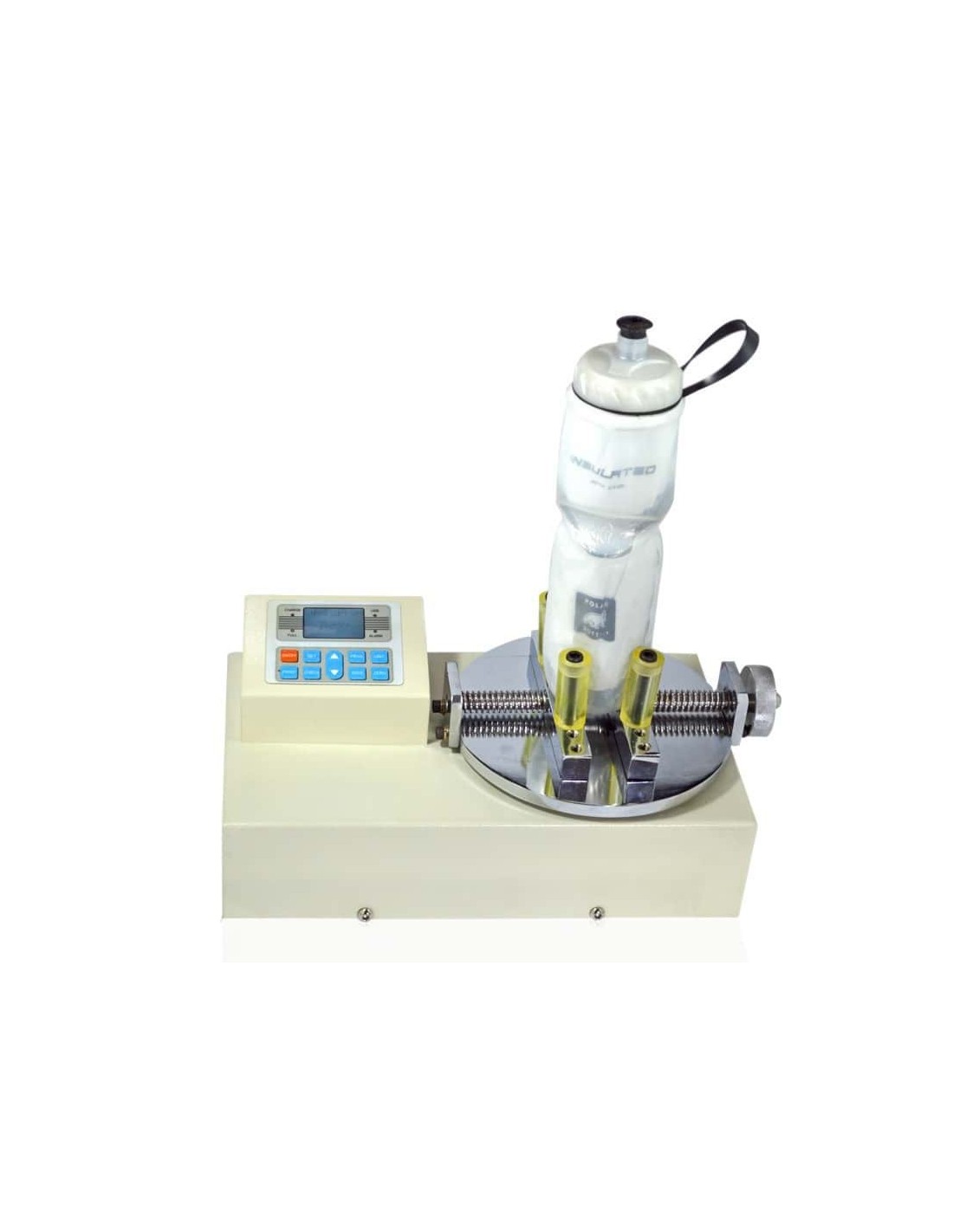

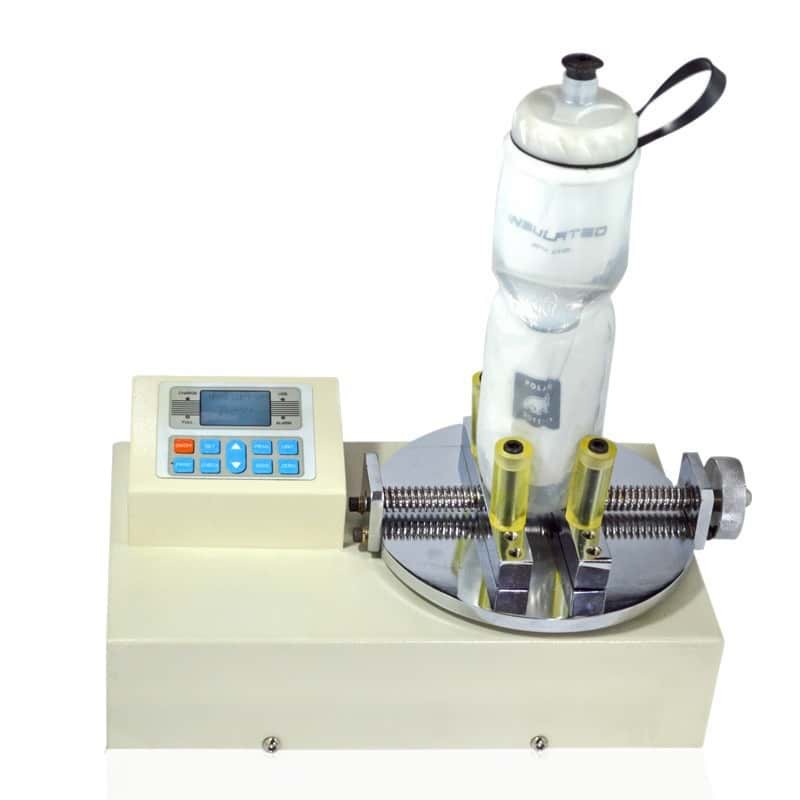

Torquímetro digital para tampas e garrafas IMPAC — vista 2
Outra vista do instrumento de bancada, conforme galeria original.
Montagem e fornecimento

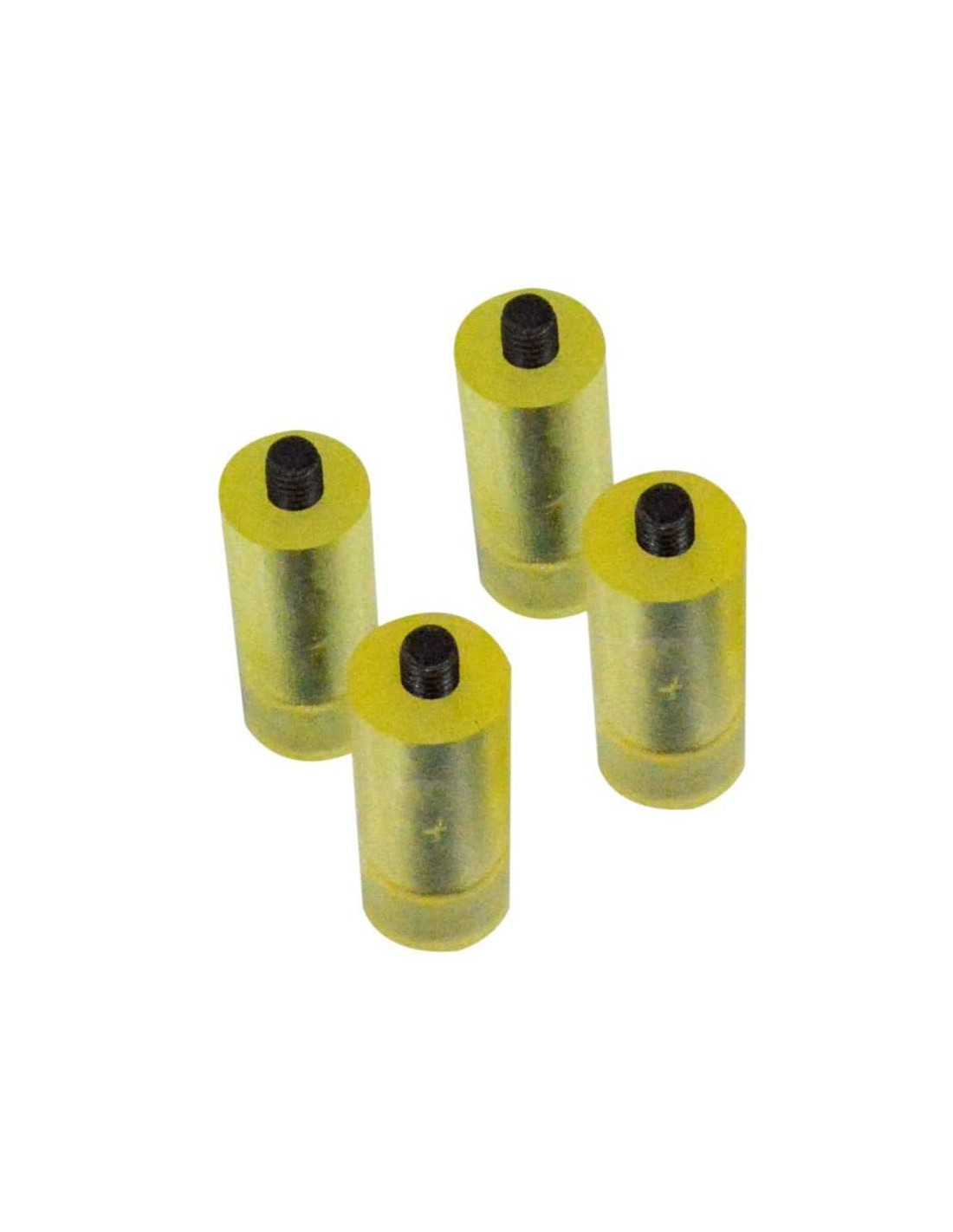

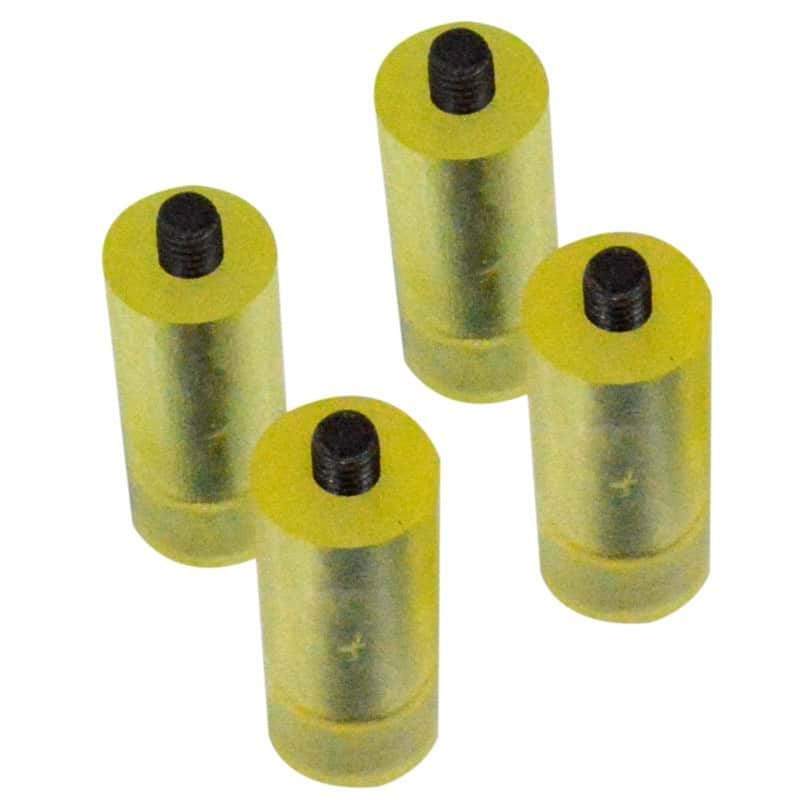

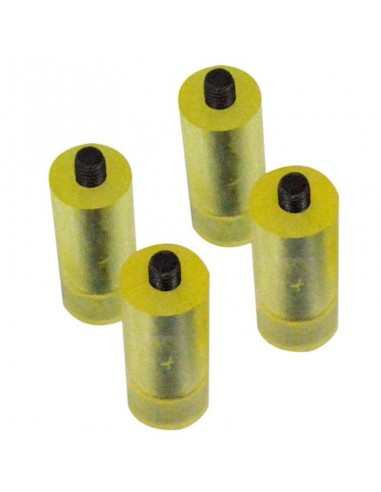

Dispositivo regulável para fixação de garrafas e frascos

O dispositivo de fixação ajustável permite acomodar recipientes com diâmetro informado entre 20 e 180 mm. O corpo precisa permanecer estável enquanto o operador gira a tampa, sem escorregar, girar em conjunto ou sofrer deformação excessiva por causa da fixação.

O diâmetro informado é o do frasco, não o diâmetro máximo da tampa. Embalagens irregulares, flexíveis ou com formatos especiais precisam ser avaliadas quanto à possibilidade de fixação e ao acesso à região de abertura. A compatibilidade também depende do torque previsto e do método adotado.

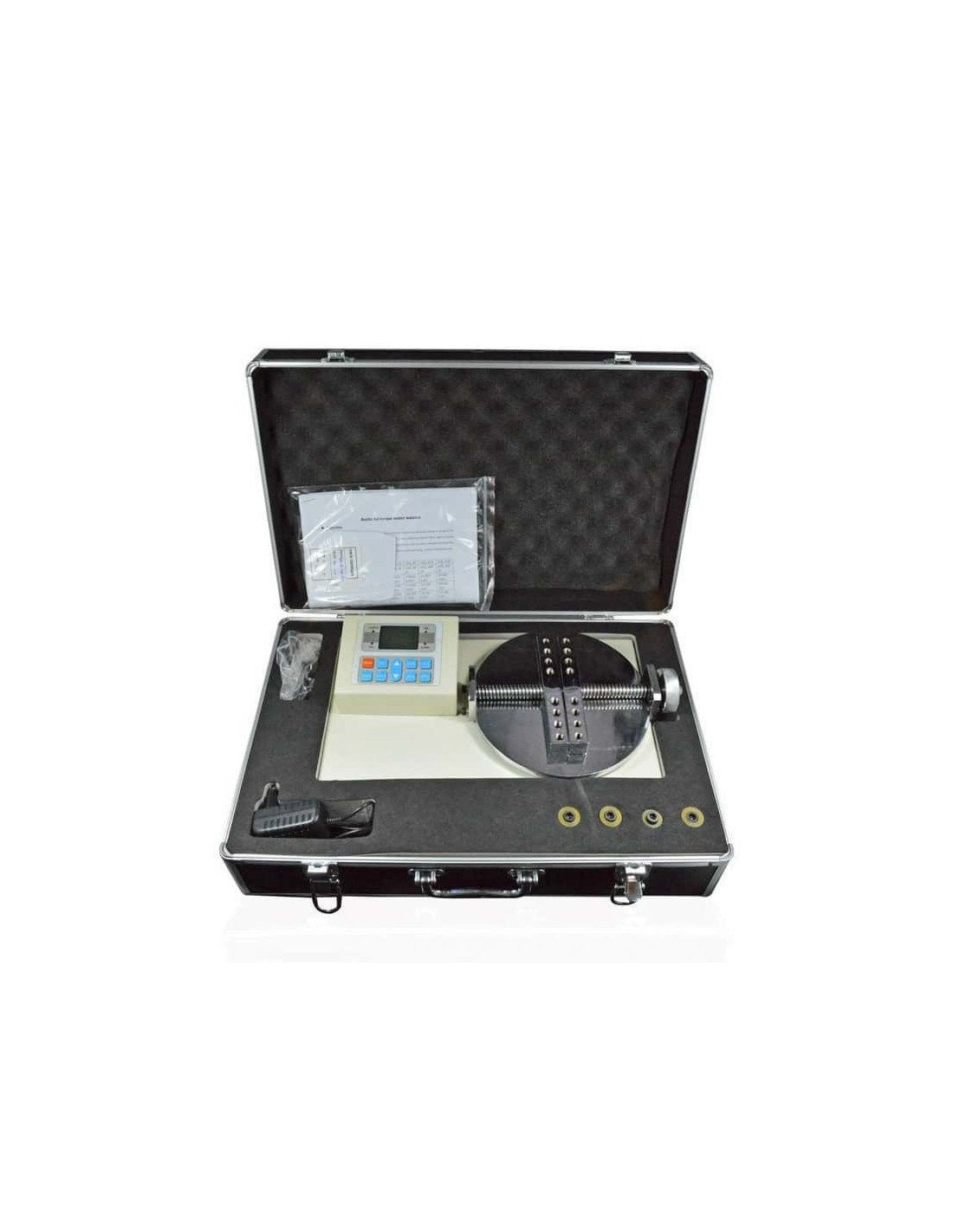

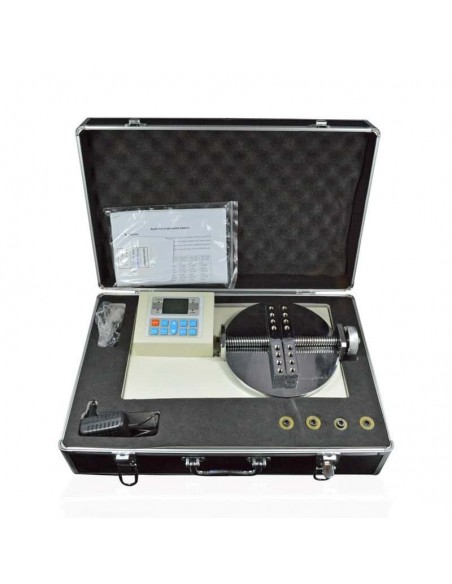

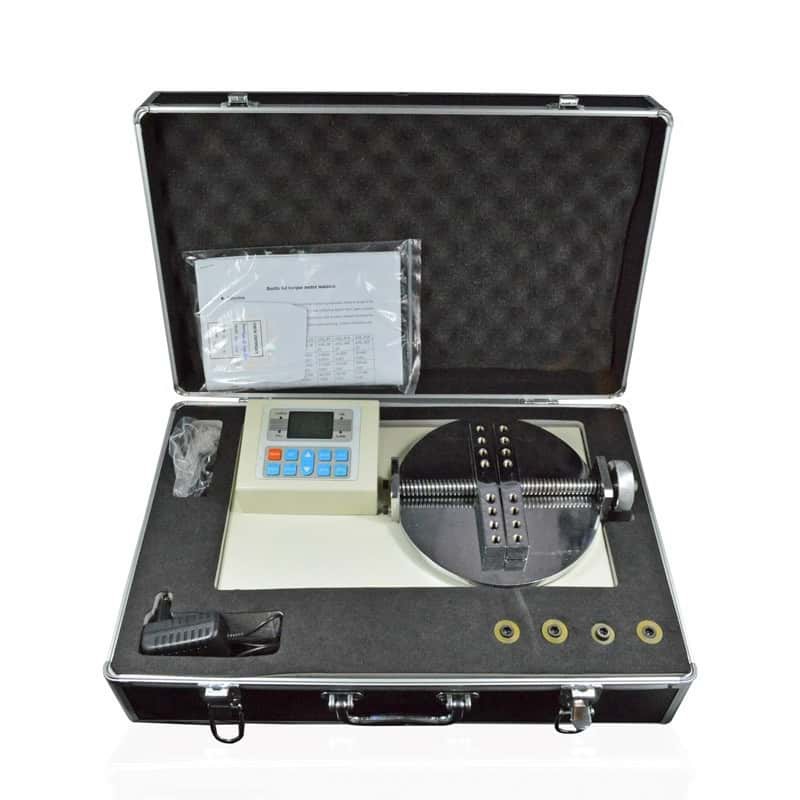

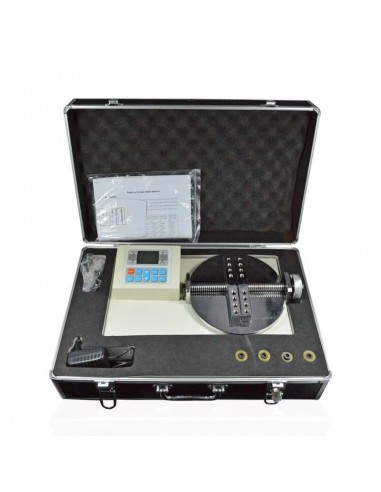

Itens fornecidos

  • Torquímetro digital de bancada.
  • Dispositivo regulável para medição em garrafas.
  • Carregador.
  • Manual de instruções.
  • Maleta de transporte.

Certificado de calibração disponível como serviço opcional.

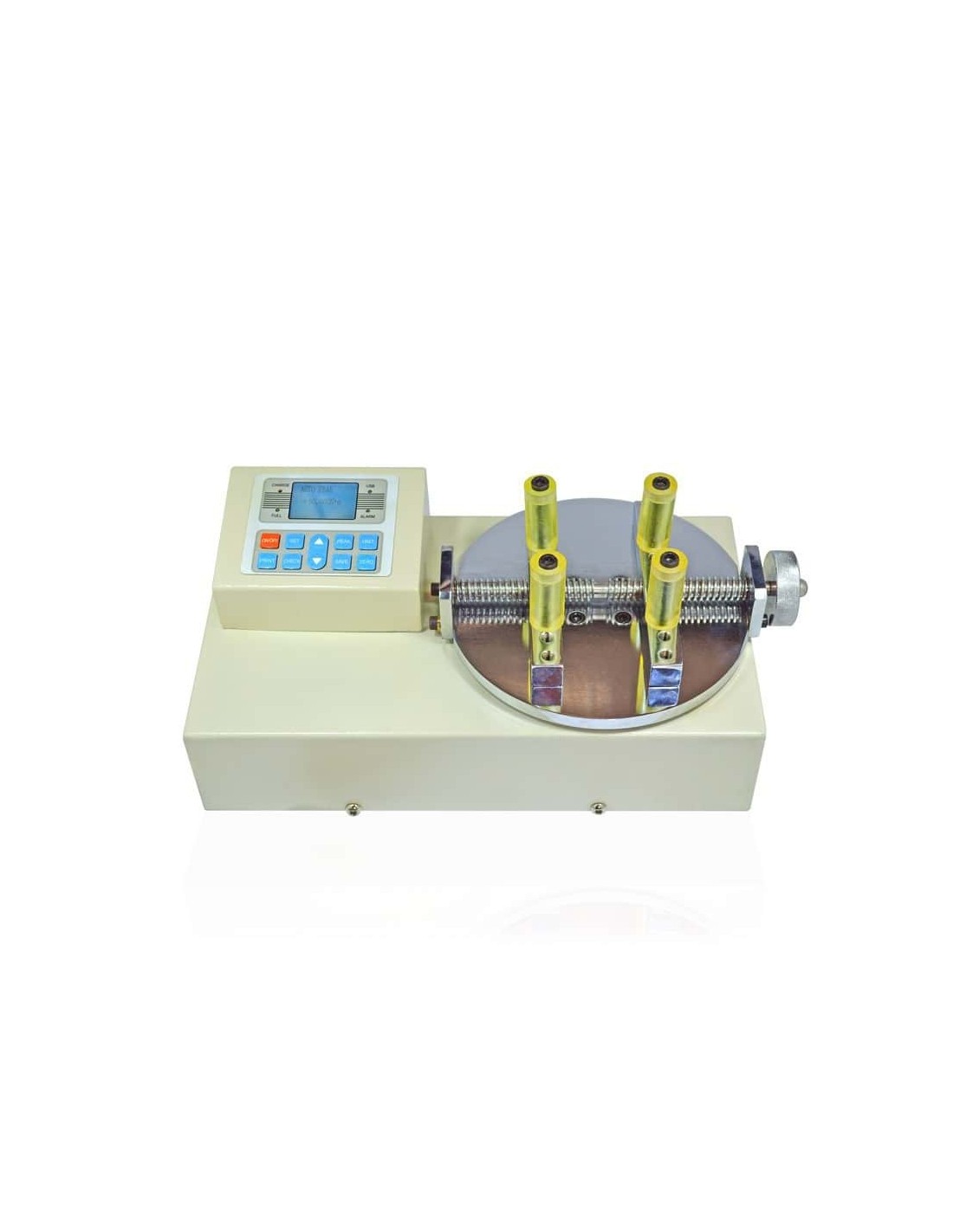

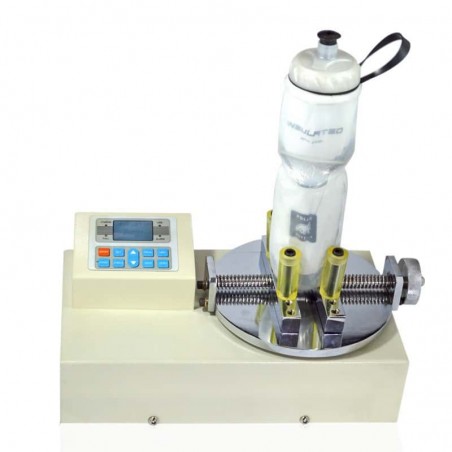

Torquímetro digital para tampas e garrafas IMPAC — vista 3
Vista complementar do equipamento apresentada no catálogo original.
Método de ensaio

Como realizar um teste de torque de abertura de tampas?

Para obter resultados comparáveis, a indústria deve definir um procedimento de amostragem e ensaio compatível com a embalagem. O roteiro a seguir é uma orientação geral, não substitui o manual nem o método validado pelo laboratório.

1. Prepare e identifique a amostra

Identifique lote, tipo de tampa, frasco, cabeçote de fechamento, horário de envase e intervalo entre fechamento e teste, quando relevantes. Condicione a amostra conforme o procedimento.

2. Configure o instrumento

Verifique a condição do torquímetro e sua calibração. Defina a unidade de medida, o modo de leitura e os limites de aceitação. Confira a indicação de zero sem torque aplicado, conforme o manual.

3. Fixe o recipiente

Centralize e prenda o frasco de maneira estável, evitando esmagamento ou escorregamento. A abertura da tampa deve ocorrer sem interferência do dispositivo no movimento.

4. Execute e registre o ensaio

Gire a tampa de maneira contínua e conforme o método, sem aplicar esforços laterais desnecessários. Registre o pico ou a leitura definida, além das condições de ensaio. Para comparações entre amostras, mantenha o mesmo procedimento.

Critérios de qualidade e referências normativas

Não existe um único torque de abertura ideal para todos os tipos de embalagens. Os limites são definidos conforme o projeto do fechamento, o produto, as condições de uso e os requisitos de qualidade. A ASTM D2063/D2063M é uma referência para estudos de retenção de torque em embalagens com tampas de rosca contínua por equipamentos manuais. A aplicação dessa referência requer avaliação da edição vigente, dos requisitos do método e da adequação do instrumento; não implica declaração de conformidade do modelo.

Quando há necessidade de avaliação de vazamento, integridade de lacre ou segurança infantil, combine o ensaio de torque com procedimentos específicos. Ensaios destrutivos de torção só devem ser realizados com montagem apropriada, proteção do operador e carga dentro dos limites da instrumentação.

Dúvidas técnicas

Perguntas frequentes sobre torquímetro de tampas e garrafas

Qual a diferença entre torque de abertura e torque de fechamento?

O fechamento corresponde ao torque aplicado para apertar a tampa; a abertura corresponde ao torque necessário para removê-la. Os valores podem ser diferentes e devem ser avaliados em condições definidas.

É possível medir tampas de garrafas PET e frascos de vidro?

Sim, desde que o recipiente seja compatível com o dispositivo de fixação, a faixa de torque e o procedimento de ensaio. O diâmetro informado do frasco é de 20 a 180 mm.

O torquímetro verifica se a embalagem está vazando?

Não diretamente. O torque ajuda a investigar o processo de fechamento, mas a estanqueidade depende também dos componentes e das condições de vedação. A confirmação de vazamento exige ensaio específico.

Qual é o torque ideal de aperto de uma tampa?

Depende da embalagem, material, rosca, sistema de vedação e requisitos do produto. Os limites precisam ser definidos ou validados pelo fabricante ou responsável pelo processo.

O equipamento mede torque de pico?

Sim. É possível selecionar a leitura instantânea ou de pico. O pico representa o maior valor observado durante o ensaio, não necessariamente um evento específico em uma tampa com lacre.

Posso avaliar a perda de torque durante o armazenamento?

Sim, mediante um estudo controlado: prepare amostras comparáveis e meça o torque de remoção após intervalos definidos. A medição não é um monitoramento contínuo automático.

Os alarmes aprovam ou reprovam a embalagem?

Os alertas indicam a relação da leitura com os limites programados. A aceitação do lote depende do plano de amostragem e do procedimento de qualidade adotado.

O modelo possui impressora?

A versão de bancada com bateria recarregável descrita nesta página não possui impressora integrada. A memória interna permite armazenar até 99 grupos de testes.

O certificado de calibração acompanha o produto?

É opcional. Deve ser especificado no pedido conforme a necessidade de documentação metrológica e os requisitos do sistema de qualidade.

Dados técnicos

Características técnicas do torquímetro digital para tampas

Tipo de visorLCD, 3½ dígitos
Princípio de funcionamentoElastômero (conforme ficha original)
ConstruçãoCaixa metálica pintada
MediçãoTorque e destorque
Diâmetro do frasco20 a 180 mm
Memória99 grupos de testes
Circuito microprocessadoSim
AlimentaçãoBateria recarregável Ni-MH de 8,4 V (7 × 1,2 V)
Temperatura ambiente−10 °C a 40 °C
Umidade ambiente≤ 90% UR
Dimensões do instrumento400 × 200 × 200 mm
Peso12 kg
Certificado de calibraçãoOpcional
Vida útil da bateria≥ 300 ciclos (conforme ficha original)
Uso contínuo da bateriaCerca de 10 horas
Tempo de carga4 a 6 horas
Frequência de captura do picoA confirmar — unidade inconsistente na ficha original

Escalas de medição, resolução e precisão

UnidadeEscalaResoluçãoPrecisão informada
N·m0 a 200,001± 1%
kgf·cm0 a 2040,01± 1%
lbf·pol0 a 1770,01± 1%

Características sujeitas a alteração sem prévio aviso. A precisão foi reproduzida conforme a ficha comercial, sem pressupor se o percentual é sobre a leitura ou o fundo de escala.

Orientação para seleção

Como especificar o medidor de torque para suas embalagens?

Antes de selecionar um torquímetro de abertura e fechamento de tampas, é importante conhecer a faixa de torque efetivamente utilizada e as características das amostras.

  1. Embalagem: material, formato, diâmetro do frasco e tipo de tampa.
  2. Faixa de torque: limites mínimo e máximo esperados e resolução necessária.
  3. Finalidade: abertura, fechamento, retenção ou ensaio destrutivo de torção.
  4. Processo: condições de envase, intervalo até o teste e plano de amostragem.
  5. Documentação: requisitos de calibração, registro e método de ensaio.

Controle de torque na produção

A avaliação do torque de remoção em amostras retiradas da linha auxilia a identificar tendências de variação entre lotes ou cabeçotes. Para medir diretamente o torque da tampadora ou automatizar o movimento do ensaio, pode ser necessária outra configuração de instrumentação.

Atendimento técnico-comercial IMPAC

Torquímetro para controle de qualidade de tampas e embalagens

Informe o tipo de frasco, a tampa, a faixa de torque e o procedimento que precisa realizar. Nossa equipe orienta a seleção do equipamento e a configuração de fornecimento. Atendemos todo o Brasil.
