Devido a sua facilidade de uso , agregada com uma fácil instalação e alta imunidade a ruído, podemos dizer que a interface  RS-485 é hoje um padrão na indústria. Os nossos conversores possuem a saída RS-485 a dois fios (D+ D-) e permitem a configuração de redes totalmente "multidroping"  ( vários dispositivos ligados ao mesmo barramento) com até 1200 metros de comprimento sem a necessidade de repetidores de sinal.



Conversor Saída RS232 RS485

Devido a sua facilidade de uso , agregada com uma fácil instalação e alta imunidade a ruído, podemos dizer que a interface  RS-485 é hoje um padrão na indústria. Os nossos conversores possuem a saída RS-485 a dois fios (D+ D-) e permitem a configuração de redes totalmente "multidroping"  ( vários dispositivos ligados ao mesmo barramento) com até 1200 metros de comprimento sem a necessidade de repetidores de sinal. Os nossos conversores podem operar a velocidades de até 115 Kb/seg e possuem isolação para até 3000V, proteção contra inversão de polaridade na alimentação bem como varistores de proteção de rede.

Eles são fabricados com circuito dedicado especial , que permite que o conversor opere em diversas velocidades de transmissão,  de maneira  que a mesma porta serial possa ser utilizada em uma rede com vários dispositivos com velocidades diferentes, não possuindo qualquer tipo de "Dip Switch" para mudar a sua configuração, em outras palavras ele é dotado de 'sintonia automática'. Além de poder operar com velocidades múltiplas , ele também tem condições de operar com formato de dados múltiplos. A operação se da de modo transparente e sem intervenção do operador.

Os módulos podem ser operados de maneira muito simples sem o uso de sinais de controle para habilitar ou não a transmissão, basicamente pode-se operar somente com os pinos TX e RX da porta RS-232 sendo o uso de sinais auxiliares de controle  totalmente opcionais. Os conversores são elaborados para compatibilidade total com a série IP-7000 de módulos de entrada e saída remotos permitindo o envio e o recebimento de dados a grandes distâncias em alta velocidade. Estes conversores também são utilizados em outras aplicações, tais como:

Comunicação CLP<>PC
Ligação de PCs a CNCs em grandes distâncias
Extensão de portas RS-232 a até 1,2 Km
Redes de PCs industriais
Automação Comercial

Os três modelos disponíveis possuem características idênticas diferindo basicamente quanto ao lado em que a isolação esta implementada, permitindo o uso do conversor de maneira a manter a rede isolada mesmo com a utilização de diversos equipamentos de outros tipos e fabricantes.

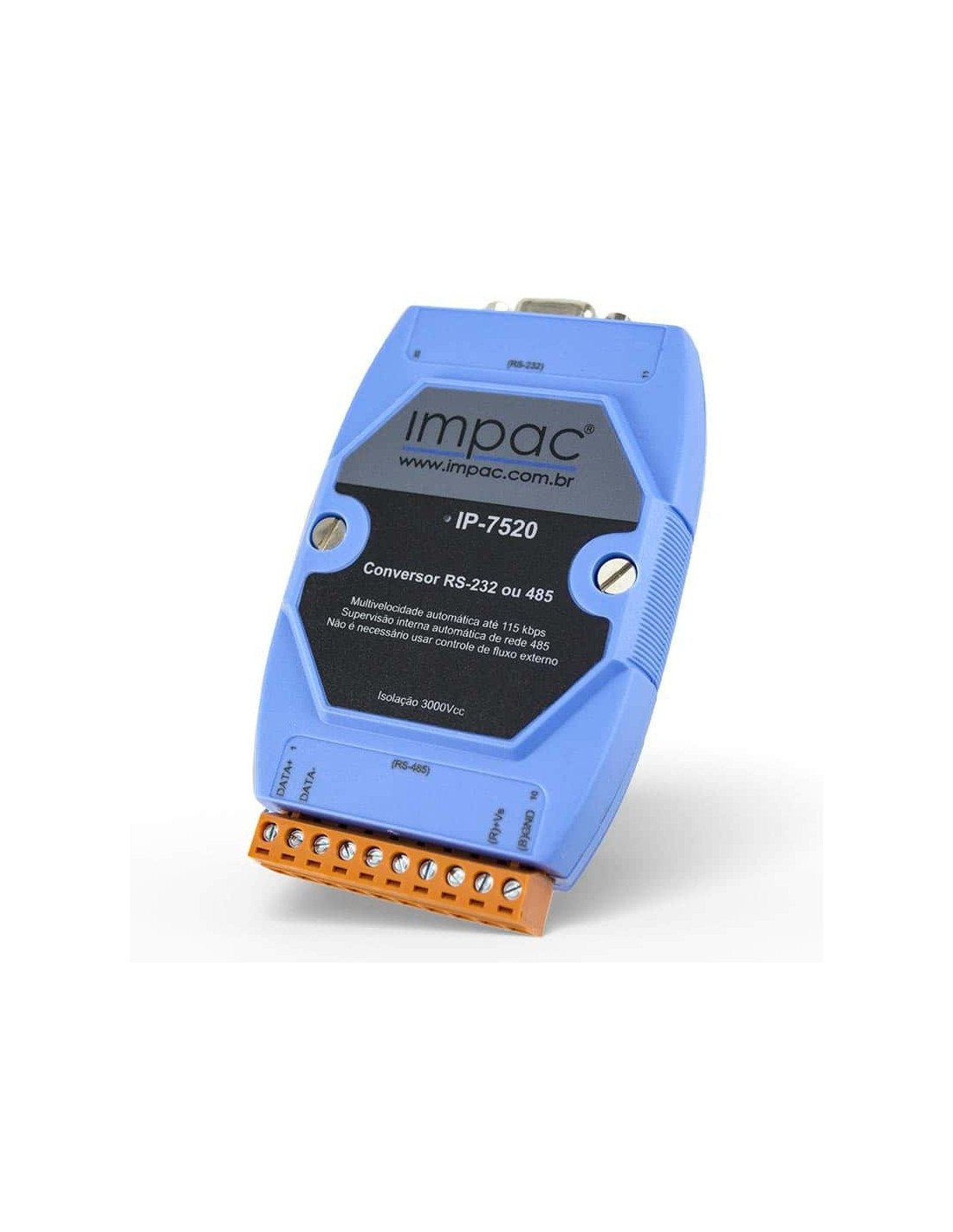

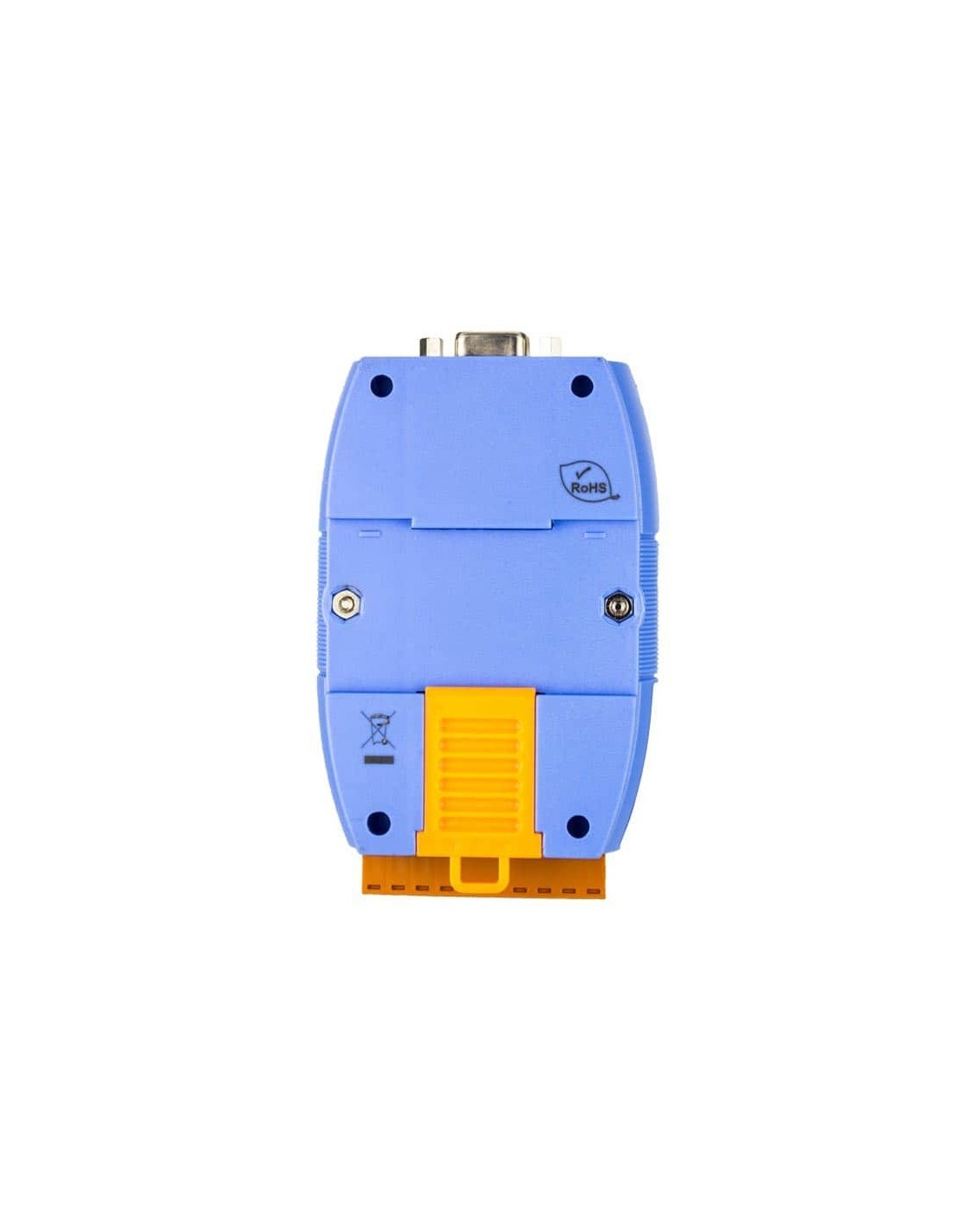

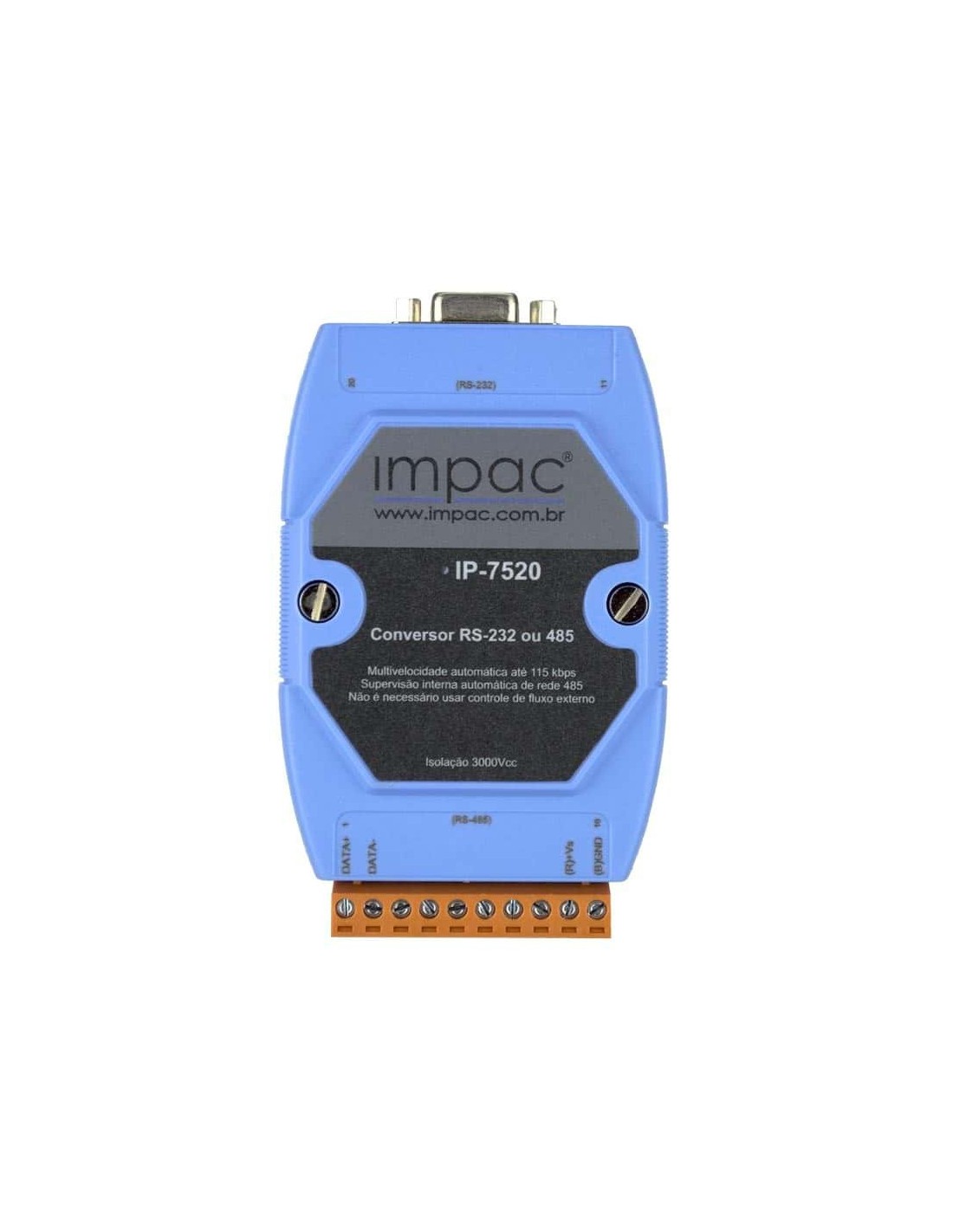

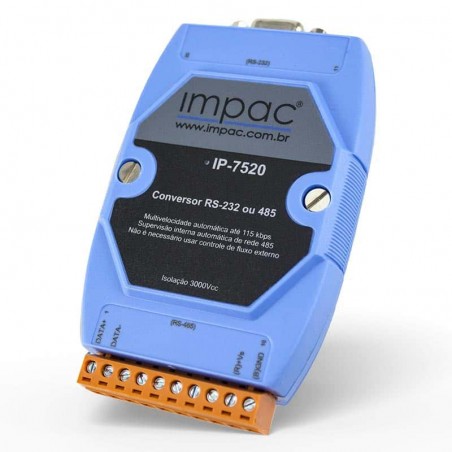

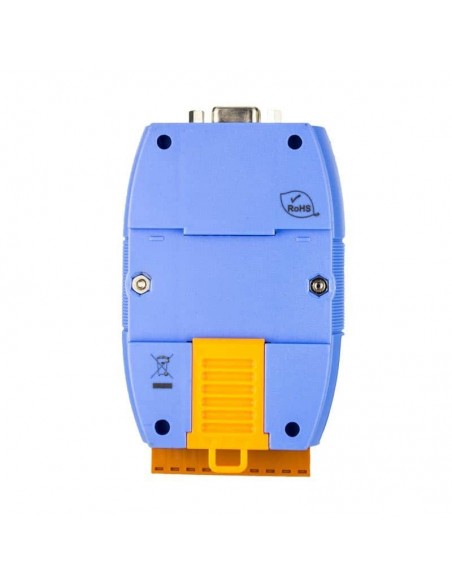

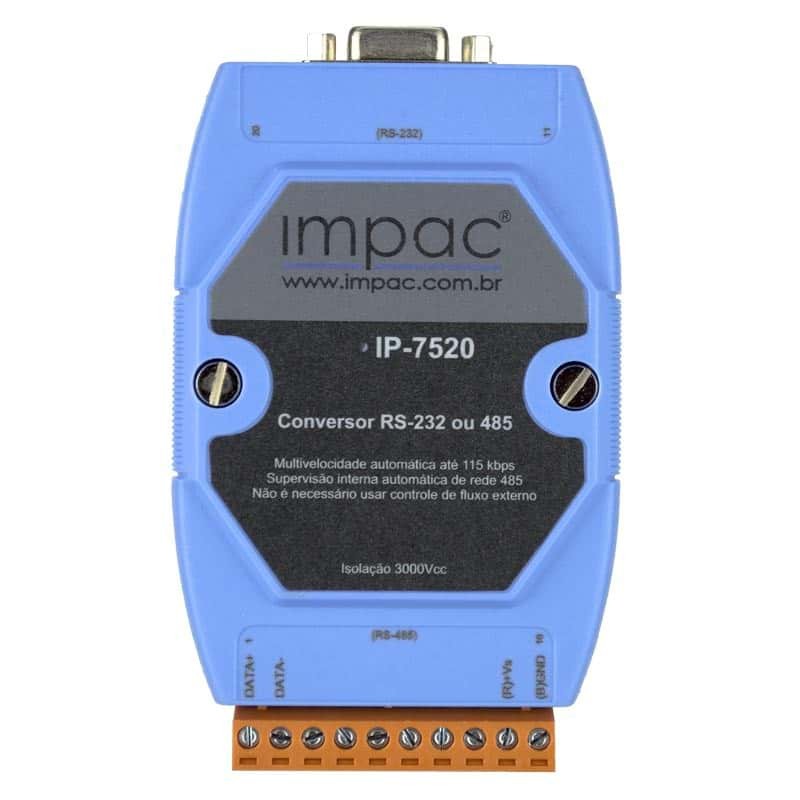

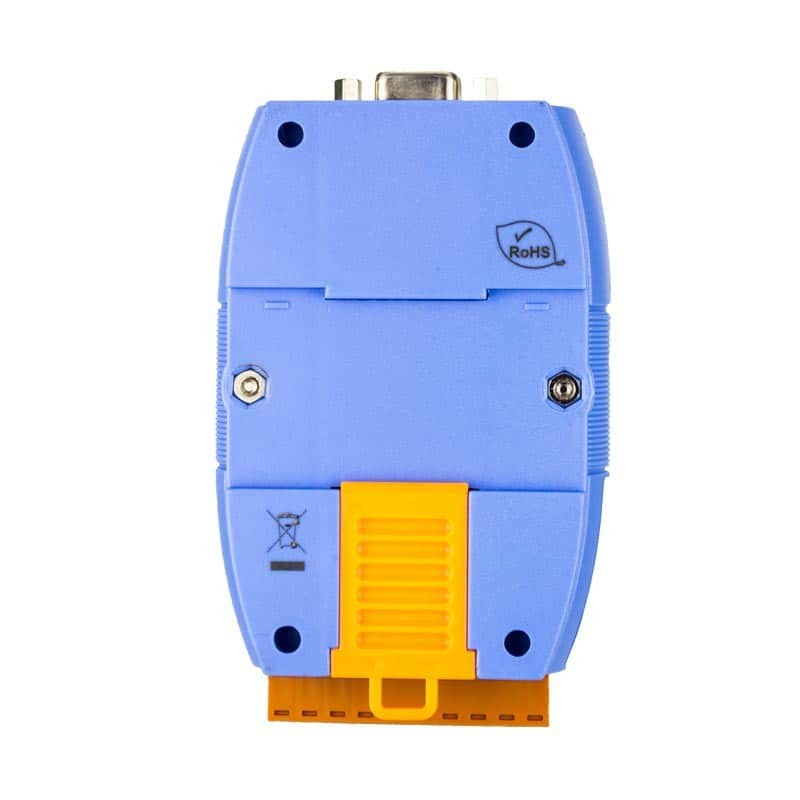

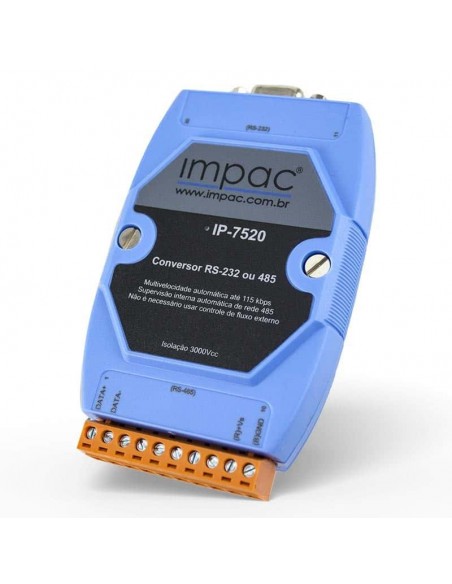

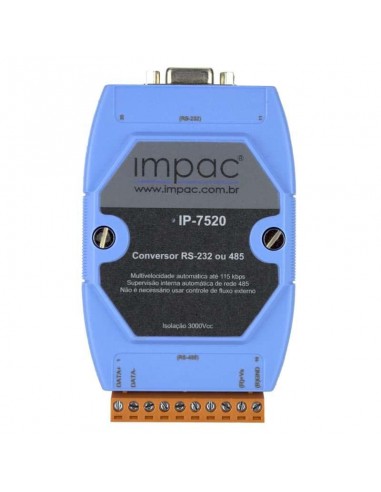

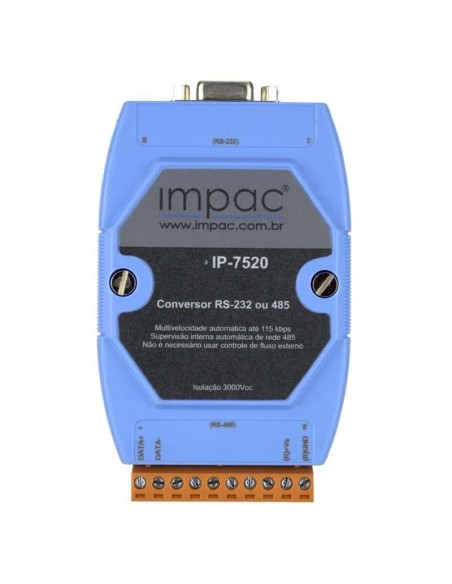

Conversor RS 232 | IP-7520

  • Entrada : Padrão RS-232.
  • Saída:   Padrão  RS-485   ( Dois fios, D+, D-).
  • Velocidade: "Sintonia Automática" , 300 até Fan-Out : Permite até 256 módulos em uma rede RS-485 sem utilização de repetidores.
  • Fan-Out Total : Devido a operar de maneira automática com diversas velocidades diferentes na mesma rede, permite até 2048 módulos com  o auxílio de repetidores.
  • Tensão Isolação: 3000Vcc.
  • Consumo : 2.2W max.
  • Lado Isolação : Lado RS-232, ou seja o terra da alimentação do módulo é comum ao terra da rede RS-485.
  • Alimentação : 10 a 30 Vcc.
  • Temperatura de Operação : -20 a + 70 °C.

Conversor RS 232 | RS 485 | RS 422 IP-7520A

  • Entrada : Padrão RS-232.
  • Saída 1:   Padrão  RS-485   ( Dois fios, D+, D-).
  • Saída2 : Padrão RS-422 ( Quatro fios, Rx+ Rx- , Tx+. Tx-).
  • Velocidade: "Sintonia Automática" , 300 até 115200 Bps.
  • Fan-Out : Permite até 256 módulos em uma rede RS-485 sem utilização de repetidor.
  • Fan-Out Total : Devido a operar de maneira automática com diversas velocidades diferentes na mesma rede, permite até 2048 módulos na mesma rede com o auxílio de repetidores.
  • Tensão Isolação: 3000Vcc.
  • Lado Isolação : Lado RS-232, ou seja o terra da alimentação do módulo é comum ao terra da rede RS-485.
  • Consumo : 2.2W max.
  • Temperatura de Operação : -20 a + 70 °C.
  • Alimentação : 10 a 30 Vcc.
  • Saídas  adicionais : TX+, TX- , RX+, RX- ( Operação a 4 fios ).
Impac
IP-7520 | IP-7520A
