O Que é um Calibrador de Processos? Quais São os Tipos de Calibradores que existem?

Anemômetro Digital

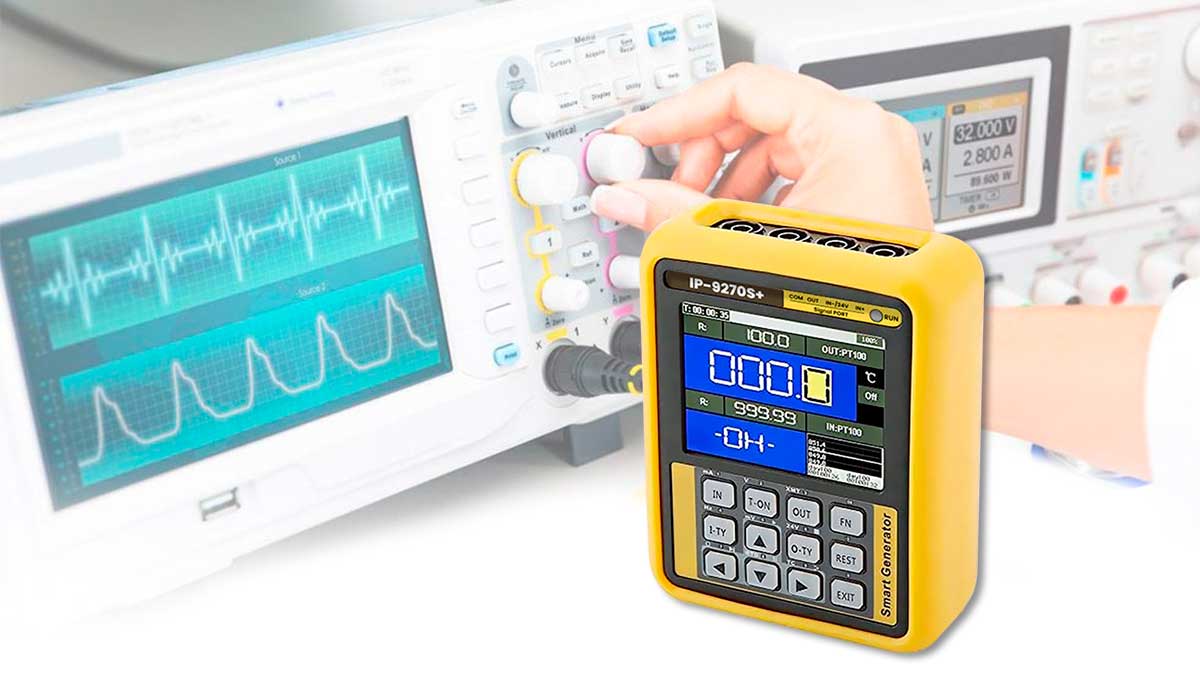

O Calibrador de processos é um instrumento que em alguns casos possuem função de medição como também função para geração de sinais. Neste artigo esclareceremos muitas dúvidas que os usuários possuem sobre este equipamento.

O que é um calibrador de processos?

O Calibrador de processos ou gerador de sinais, são instrumentos que em alguns casos possuem também o modo medição, ou seja, funcionam como um multímetro, além de geração de sinais.

Os calibradores possuem diferentes amplitudes que devem ser atribuídas ao sinal de geração como padrões universais. Existem diversos tipos de calibradores multifuncionais para diferentes tipos de sinais, como calibradores multifuncionais para sinais elétricos (corrente, tensão, frequência, resistência, pressão), calibradores multifuncionais para sinais térmicos (termopares, PT100, PT1000, Cu50), etc.

Esses sinais gerados ou amplitudes ajustadas pelos calibradores de processos são chamados de sinais padrão. Eles são ajustados para 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V e 0,2 ~ 1 bar. Essas grandezas geradas pelo calibrador multifuncional são atribuídas, por exemplo, à temperatura, vazão ou grandezas moduladas numa válvula de controle, por exemplo (0 ~ 100% de abertura da válvula).

Isso significa que para um sinal de controle de 50% na válvula de controle com uma faixa de entrada de 0 ~ 20 mA (por exemplo, 10 mA), a válvula está 50% aberta. Como essas dependências são muito importantes para o bom funcionamento do controle e a transmissão dos sinais do processo, todos os equipamentos de medição e regulação devem ser previamente calibrados com esses calibradores.

Quais são os tipos de calibradores de processos?

Existe uma variável razoável de calibradores de processos no mercado que vai desde apenas um tipo de sinal padrão, até os mais completos como mencionamos com a função de medição.

É bem comum encontrar, por exemplo, um calibrador que gere apenas temperatura (PT100 ou PT1000), termopares ou que gere apenas 4 a 20mA.

Também existe uma gama muito grande de variação no que tange à precisão, onde quanto maior a precisão, maior será o investimento.

Os sinais analógicos mais utilizados nas indústrias são:

  • Tensão (0 à +10Vcc, -10 à 0Vcc ou -10 à +10Vcc); corrente (0 à 20mA ou 4 à 20mA).
  • Os sinais de temperatura, sinais para termopares tipos K, J, T, R, etc., PT100, PT1000, cu50, loop de corrente, frequência, temperatura.

Calibradores multifuncionais mais modernos e sofisticados possuem também a função de alimentação de um determinado equipamento ou circuito, enquanto gera um sinal padrão para testes específicos, sejam eles em campo ou no interior das empresas, pois na maioria são portáteis alimentados por pilhas ou baterias recarregáveis.

A Impac Instrumentos possui modelos de calibradores de alta precisão que oferecem esses recursos desenvolvidos para especialistas em tecnologia de medição, manutenção preditiva e preventiva, controle e regulação ou controle de qualidade a uma excelente relação custo x benefício.

Porque utilizar um calibrador de processos?

É um equipamento muito importante em um processo, seja para manter a qualidade ou para a solução de problemas (manutenção preventiva e preditiva).  Os calibradores de processo já em operação devem ser verificados regularmente para poderem manter a precisão e desempenho.

Quando houver suspeita de desvio de valores de um sensor de medição, transmissor ou controlador, um calibrador de processo fará a essa indicação com precisão.

Por exemplo: Um sensor de termopar está localizado dentro de um forno e está apresentando erros nos valores de indicação, neste caso, um calibrador de processos é imprescindível para detectar onde está o erro.

Primeiro desliga-se o sensor do transmissor ou indicador ou mesmo uma CLP e coloca-se o gerador para gerar o sinal específico daquele termopar para saber se o problema está no sensor ou se está num dos dispositivos que está processando esse sinal, se o valor indicar corretamente, o termopar deverá ser substituído, se continuar indicando errado, será necessário calibrar o dispositivo ou substituí-lo.

Devo calibrar meu calibrador de processos?

É muito importante que um calibrador de processos esteja calibrado, para que este sirva de referência confiável para a calibração e geração de sinais.

É recomendado que um equipamento seja calibrado a cada 6 meses se o uso for constante, ou a cada 1 ano se o uso for esporádico.

A Impac Instrumentos de Medição possui laboratório próprio para emissão de certificado de calibração rastreado à RBC/INMETRO para diversas grandezas. Consulte aqui os certificados de calibração que fornecemos.
